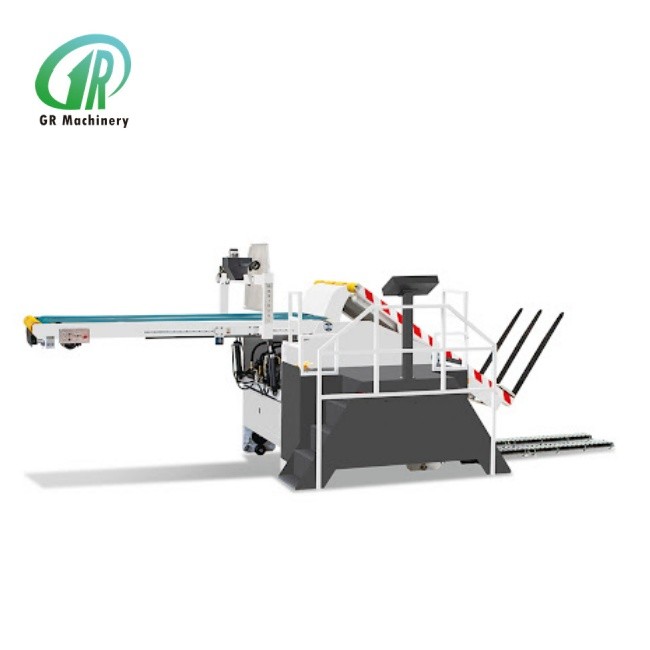

طراز 1228 آلة التغذية المسبقة الآلية بالكامل
المواصفات الميكانيكية:
1الحجم الأقصى للوثائق: 1200x2800mm
2الحد الأدنى لحجم الورق: 260x755mm
3الحد الأقصى لارتفاع تحميل الورق: 2000 ملم
4الحد الأقصى لوزن الورق: 1200 كجم
5السرعة القصوى لتغذية الورق:
(سمك الورق المقوى أقل من 4 ملم ≥ 420 ورقة/دقيقة)
(سمك الورق المقوى أقل من 8 ملم ≥ 300 ورقة / دقيقة)
6متطلبات السرعة القصوى:
a. ارتفاع تحميل الورق > 1600 ملم أو أكثر.
يجب أن يكون عدد كومة الورق لكل لوحة في كومة واحدة.
c. متطلبات ثني الورق المقوى: 5% في اتجاه عرض الورق (1000 ملم يسمح بالثني في حدود 50 ملم).
يجب أن يكون سطح الطباعة للورق على نفس الجانب.
يجب أن تبقى ورقة واحدة على الأقل تنتظر على مسار الطاقة في الطرف الأمامي من شوكة إمداد الورق.
7. الشوكة العكسية القوة الهيدروليكية المحرك
8. قوة رفع ناقل أفقي محرك هيدرولي
9طريقة تغذية الورق: كومة واحدة
10طريقة تغذية الورق: لوجستية الزحف الكهربائي (ثابتة على الأرض)
11. تنسيق النظام بنقرة واحدة ووظائف ذاكرة النظام.
12وظيفة الاستعداد الهيدروليكية (استعداد تلقائي بعد الوقت المحدد)
13تعديل واجهة الإنسان والآلة للمعلمات ذات الصلة.
14يمكن القضاء على عرض النص غير الطبيعي بسهولة وبسرعة.
15خزان الوقود مضاد للصدمات
تعليمات التكوين الرئيسية:
1الحزام الناقل يرسل الورق المقوى إلى قسم تغذية الورق المتراكم بعد مرورها من خلال قسم تغذية الورق المتراكميتم ترتيب الورق المقوى تلقائيًا على شكل مقياس سمك، ويتم إرسالها إلى قسم تغذية الورق من آلة التلصق والمسامير كلها في واحد من خلال حزام القسم الواسع.
2هناك أجهزة محاذاة تلقائية على جانبي الجزء الناقل المتراكم ، ويمكن ضبط جهاز المحاذاة كهربائيا (سكتة محاذاة 100 مم).
3يتم تجهيز الطرف الأمامي من الشريط الناقل الأفقي بجهاز أوتوماتيكي للضغط على الورق الطولي ، والذي يضبط سرعة التسليم وفقًا لسرعة المركبة.
4يمكن تحريك الآلة بأكملها طولاً
5يتم التحكم في النقل الأفقي بواسطة الكهرباء الضوئية.
6يجب أن يتم توفير لوجستيات الزحف الكهربائي لدعم الجهاز الكامل من قبل مصنع المعدات.
7جهاز التحكم بالكمبيوتر
النقاط التقنية:
1التحكم والواجهة الذكية:
a. التحكم الرقمي في حركة حجم طلب الاستبدال لضمان دقة التعديل.
b. يمكن توصيل هذه الآلة بنظام إدارة الإنتاج للتوصيل الذكي وتعديل الطلب التلقائي.
2مجهزة بجزء نقل أفقي:
a. الإطار الأفقي للناقل له وظيفة تلسكوبية ويتم ضبطه تلقائيًا عن طريق التحكم بالخدمة.
3مجهزة بآلية رفع المنصة:
أ. المنصة لديها وظيفة التأرجح لأعلى وأسفل لمنع الكرتون من التعثر بسبب فجوة كبيرة خلال الجولة الأولى من تغذية الورق بعد ضبط الترتيب.
ب. يتم التحكم تلقائيًا في جهاز تعقب التأرجح عن طريق الراديو والتلفزيون.
4. شوكة التحول هي نوع شوكة الأسنان:
أ. المصنع يدعم بشكل مستقل لوجستية الزحف الكهربائي (ثابتة على الأرض)
5جهاز التوجيه المتنقل المدمج في البوابة:
a. المعدة مجهزة بجهاز تحريك أمامي لسحب الورق المقوى المتراكم في سمكة
شكل الحجم لتسهيل الدخول المستمر للكرتون إلى قسم تغذية الورق.
ب- جهاز الوقوف الأمامي هو نوع من البوابة التي تتحرك إلى الأمام والخلف، مع بنية معقولة ومدمجة وسهلة للتعديل.
c. يتم إضافة وظيفة إيقاف مزدوجة الجانبين على جانبي الجهاز الأمامي لضغط الكرتون المتراكم في قسم تخزين الورق معًا. تحت تأثير الجهاز الأمامي ،يصبح الورق المقوى المضاف أفقيا قشور الأسماك ويتم نقلها بعناية إلى قسم تغذية الورق.
6. رفع الشوكة: يتم التحكم في رفع الشوكة وانزالتها بواسطة محرك خدمة مستقل
القائمة الرئيسية للشركات الخارجية للآلات:
1نظام هيدروليكي:
a. علامة خزان الوقود --- FQS
قوة الوحدة الهيدروليكية ---11 حصان
c. طريقة التبريد تحت ضغط الزيت --- تبريد الهواء
d. صمام الكهربائي الهيدروليكي ---Yuken (YUKEN، اليابان)
e. علامة البلاستيك --- FQS
سعة خزان الوقود -- 200 لتر
2نظام التحكم الإلكتروني:
a. علامة PLC --- Panasonic
ب. واجهة التشغيل --- واجهة الإنسان والآلة (وضع اللمس)
c. نص إشارة نقطة الخطأ
d. علامة تجارية لمكونات التحكم ---Schneider
3الملحقات:
قاطرة توجيه خطية --- فضية
ب. محرك تخفيض المحرك --- شينغبانغ
محول التردد --- دلتا
d. قطع الغيار الأصلية للطائرات الجوية --- Airtac
e. مفتاح القرب، مفتاح الكهرباء الضوئية --- Omron/Autonics
f. محرك الخدمة --- Yaskawa، اليابان
