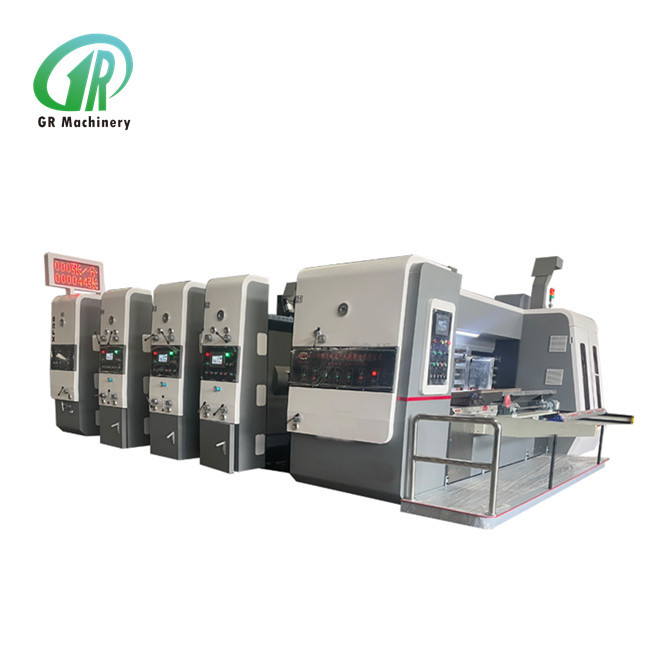

سرعة عالية آلية الرصاص Eage تغذية Flexo الطباعة Slotting الموت قطع آلة
وحدة الطباعة
1أدوات الطباعة
1) القطر الخارجي 410mm.
2) مادة صفيحة الصلب، طحن السطح، طلاء الكروم الصلب.
3) تصحيح التوازن ، تشغيل سلس.
4) عجلة العجلات الثابتة التي تضع لوحة الطباعة.
5) يجب تطبيق خروط الصفيحة ذات الشكل الكامل، مناسبة للنسخة المعلقة 9 ملم.
6) تحميل وتفريغ لوحة الطباعة، وجعل الالتفافات الإيجابية والسلبية عن طريق مفتاح القدم الكهربائية.
7) تعديل اليدوي للدراجة الطابعة، النطاق من 2-5mm.
2. طلاء طلاء طلاء طلاء
1) القطر الخارجي 175 ملم.
2) طحن سطح الأنابيب الصلبة ، طلاء الكروم الصلب.
3) تصحيح التوازن ، تشغيل سلس.
4) يتم ضبط فجوة عجلة مطباعة الطباعة يدوياً بواسطة جسم عجلة الدودة ذاتية القفل مزدوجة القطب ، ويتم ضبط الفجوة بواسطة عجلة غريبة ، معلّمة بالمقياس.
3الفولاذ الأنيلوكس
1) القطر الخارجي 215 ملم.
2) سطح أنبوب الصلب يتبنى عملية طلاء الكروم المتقدمة، والتي هي صلبة وسليمة ومقاومة للاستعمال.
3) النقطة متسقة والحبر متساو
4) إطالة عمر طباعة الصفيحة والرولات المطاطية.
5) يتم اعتماد volute ذاتية القفل مزدوجة القطب لضبط مساحة الإفراج عن عجلات anilox يدويًا ، ويتم استخدام غطاء فولاذ غريب المركز لضبط المساحة ، ويتم وضع علامة على المقياس.
4أدوات مطاطية
1) قطر الخارجي هو 205 ملم. (صنع من قبل جيزو تشونفينغ).
2) سطح أنبوب الفولاذ مغطى بمطاط مقاوم للاستعمال.
3) طحن خاص في عجلات المطاط، تأثير نقل حبر جيد.
4) يتم اعتماد جسم معدات الدودة ذات الوقوف الذاتي مزدوج القطب لضبط المساحة بين الأنيلوكس وملصق المطاط يدويًا ، ويتم استخدام معدات غريبة لضبط المساحة ، ويتم وضع علامة على المقياس.
5. الدوال القائم بالأعلى والأسفل من الورق
1) العجلة العليا: القطر الخارجي 86 ملم ، أنبوب بلا مسام ، مع أربع عجلات الورق.
2) الدوار السفلي: قطر الخارجي 155 ملم، أنابيب الفولاذ بلا خيوط، طحن السطح، طلاء الكروم الصلب.
3) يتم ضبط مساحة الإفراج عن عجلات تغذية الورق يدويًا بواسطة جسم عجلة الدودة ذاتية القفل مزدوجة القطب ، ويتم ضبط المساحة عن طريق عجلة غريبة ، معلّمة بالمقياس.
6جهاز ضبط المرحلة
1) هيكل المعدات الكوكبية.
2) مرحلة الطباعة تعتمد جهاز كمبيوتر ميكرو LCD الكهربائي الرقمي لضبط 360 درجة. (يمكن ضبطها للعمل والإيقاف).
3) وضع جانبي يدوي ، مسافة قابلة للتعديل +/-5mm.
4) يتبنى عجلة لوحة الطباعة جهاز كمبيوتر ميكرو LCD لضبط المرحلة ، والتي يمكن إعادة تعيينها إلى الصفر وتعديل اللوحة بسرعة بدقة عالية.
7نظام إعادة تدوير الحبر
1) مضخة الحجاب الجوي ، إمدادات حبر مستقرة ، سهلة التشغيل والصيانة.
2) شاشة تصفية الحبر، شوائب تصفية.
8جهاز تحديد مرحلة الطباعة
1) آلية الفرامل الروحية.
2) عندما يتم فصل الوحدات أو في عملية ضبط المرحلة ، فإن آلية الفرامل تقيد دوران الآلة ، وتحافظ على النقطة الثابتة لموقف التروس الأصلي.
وحدة القفل (تعديل الكمبيوتر الكامل)
1. يتم اعتماد شاشة اللمس الكمبيوتر
من خلال PLC ومركز تشفير دواري ، يمكن إجراء الكشف والتعديل التلقائي. يمكن استدعاء أوامر التخزين.
2تعديل الكمبيوتر الكامل
بالإضافة إلى استخدام شاشة الكمبيوتر اللمسية، ضبط الاتجاه المحوري وارتفاع مربع كل مقعد القطع من خلال PLC وترميز الدوار.يمكن أيضا استخدام أزرار التحكم الكهربائية لتعديل الاتجاه المحوري لكل مقعد القطع وارتفاع الصندوق.
3. تعديل مرحلة التقطيع
1) تعديل مرحلة الفتح يتبنى PLC التحكم في تحويل التردد الشاشة اللمسية والضبط الرقمي الكهربائي 360 درجة (الحركة والوقف يمكن ضبط كل).
2) جهاز ضبط المرحلة الصفرية لضمان وضع الفتحة المتسق.
4. قسم ما قبل الزيادة
1) مسبقة زيادة قطر العمود 110 ملم ، واعتماد أنابيب الفولاذ عالية الجودة بلا خلط. طحن السطح ، تصحيح التوازن الديناميكي ، طلاء الكروم الصلب ، دوران سلس.
2) تستخدم عجلة التكبير المسبق تقنية متقدمة لتحسين عجلة التكبير المسبق الكبيرة ، بحيث لا يتم كسر الورق المقوى عند طي الخط.
5. قسم عجلة التجاعيد
1) قطر عجلة التجاعيد هو 124 ملم ، وتعتمد أنابيب الفولاذ السلس عالية الجودة. طحن السطح ، تصحيح التوازن الديناميكي ، طلاء الكروم الصلب ، دوران سلس.
2) عجلة التجاعيد تعتمد تقنية متقدمة. عجلة العلوي مصنوعة من غراء الراتنج عالية الصلابة والخنادق في الوسط. عند تمرير اللوحة متزامنة مع العجلة السفلية،خط اللوحة لا يهرب من الميل.

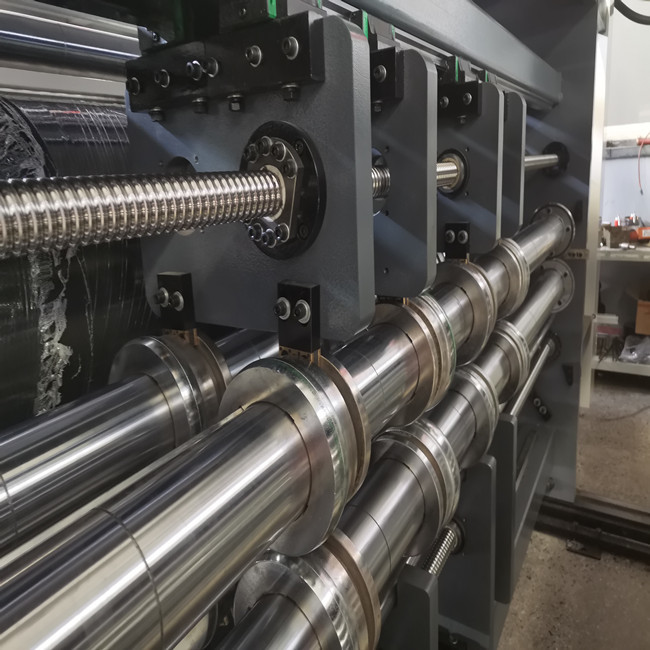

3) يتم ضبط الموقف المحوري للعجلة الملتوية ، والعجلة المسبقة لللتوية وقرص القطع بشكل متزامن تلقائيًا من خلال المسمار الكروي الدقيق.
4) يتم تبني إعداد الدوال السفلي للدراجة المتجاعدة ، والدوال المتجاعد مسبقًا ، وشفرة التشويش ، وهيكل الغطاء المتحرك القابل للتعديل لجعل الهيكل مضغوطًا ،سهلة للتعديل وموقع دقيق;
5) يتم تعديل تعديل الفراغ السفلي للدراجة الملتوية ، والدراجة المسبقة ، وشفرة القفل يدويًا بواسطة جسم عجلة الدودة ذاتية القفل ذات القطبين ،ويتم تعديل المسافة المفتوحة بواسطة معدات غريبة ومرسومة بالمقياس.

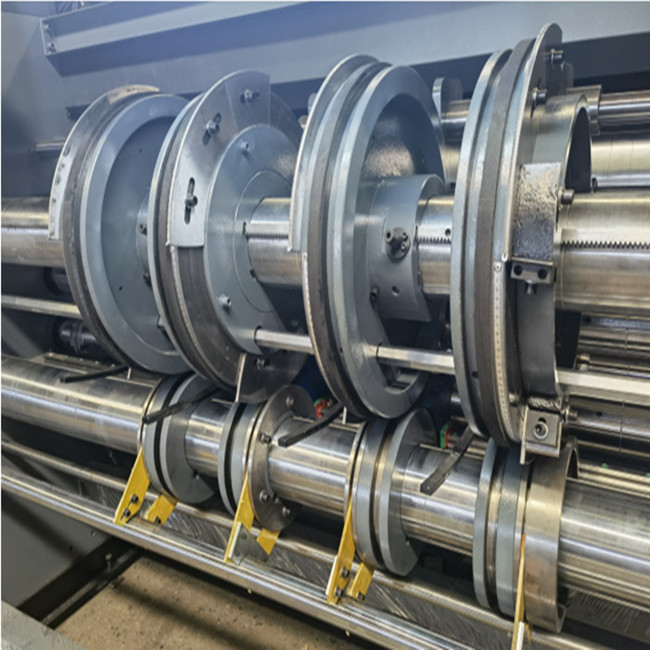

6. إعداد وقطع ووضع مقعد للشفرة
1) قطر الدوال العلوي من حفرة هو 156mm، أنبوب الفولاذ بلا مسام، مرتين من طحن، سطح صلبة طلاء الكروم، تتحرك بسلاسة.
2) قطر الدوار السفلي من حفرة هو 156mm، أنبوب الفولاذ السلس، مرتين من طحن، سطح صلبة طلاء الكروم، والتحرك بسلاسة.
3) المعالجة الدقيقة للقرص العلوي للشفرة.
4) ضبط الكهربائي للموقف المحوري المتزامن للقرص العلوي والسفلي للشفرة ، والعجلة الملتوية ، وقرص سكين القطع والعجلة المسبقة.
5) شفرة واحدة - شفرات مزدوجة ، يعتمد تعديل ارتفاع الصندوق على هيكل التحكم الكهربائي للسن الداخلي ، بحيث لا يكون من السهل تلوث زيت التشحيم بالصندوق.والصندوق ضبط ارتفاع لديه جهاز حماية التصادم الإلكترونية، لن يضر الآلة.
6) تتبنى آلية عبور لوحة التوجيه تصميم مزيج من المسمار الكروي الدقيق والمحور البصري الخطي ، مع حركة مرنة وموقع دقيق.
7آلية تعديل مرحلة الفتحة
1) هيكل المعدات الكوكبية.
2) يتم التحكم في مرحلة الفتح بواسطة الكمبيوتر والكهرباء الرقمية 360 ° ضبط (الحركة والوقف يمكن ضبط كل).
8. تشغيل ومفتاح التحكم
تم تجهيز لوحة التحكم بشاشة لمسة 6 بوصات ، مما يجعل من السهل ضبط حجم الفتح.
وحدة قطع المسامير
1عجلات متجعدة
1) قطر الدوار هو 110mm أنبوب الفولاذ السلس، من خلال مرتين من طحن، سطح صلبة طلاء الكروم، تتحرك بسلاسة.
2) يتم ضبط مساحة عجلات التجاعيد يدويًا بواسطة جسم عجلة الدودة ذاتية القفل مزدوجة القطب ، ويتم ضبط المساحة بواسطة عجلة غريبة ، معلّمة بالمقياس.
2أدوات القطع المقطعة
1) قطر عجلة القطع السفلية هي عجلة القطع القياسية 360 ملم ، وهي مصنوعة من صلب سبيكة الطرد المركزي مع طحن دقة عالية.وهي مجهزة مع عدادات التشغيل القضيب.
2) قطر عجلة السجادة المطاطية هو 388.9mm، عالية الجودة 45 # تصنيع الصلب النهائي، تصحيح التوازن، صلبة طلاء الكروم.المريحة المطاطية تعتمد علامة Depair من ألمانيا - غطاء مطاطي من البولي يوريتان المقاوم مع شق ناعم، تثبيت مريح وأكثر من 8 ملايين مرات القطع.إطالة فعالة من عمر الخدمة من حصيرة المطاط، مسافة الحركة هي 30 ملم، جهاز تعويض السرعة الخطي التلقائي، جعل قطع الجهاز قطع حلقة غير محدودة العمل في الاتجاه المحيطي، لجعل ارتداء من حصيرة المطاط أكثر تكافؤا.عندما يتغير قطر اللفة الناعمة، تعويض التتبع التلقائي، دون ضبط يدوي، وضمان أن حجم كل دفعة من الكرتوناتويتم تجهيز جهاز فصل عجلات القطع المقطعة بسلاسل، عندما لا تغذية الورق المقوى والخمول، والدوران العلوية والسفلية ستكون قابلة للفصل، وتقليل ارتداء السجادة المطاطية والشفرة.يتم تمديد عمر الخدمة للقطعة المطاطية والشفرات.
3) آلية طحن تلقائي للفولاذ المطاطي، وإصلاح وبرقة المريحة المطاطية مرتين. وقد زادت نسبة إعادة استخدام المريحة المطاطية إلى حد كبير.مصباح الإنذار يستمر بالومض عندما يتم إصلاح لفة المطاط.
4) نظام التنظيف: يتم الضغط على عمود القطع الأمامي والخلفي إلى الحزام من خلال محرك التباطؤ ، ويتم إزالة نفايات الورق بالكامل ،حتى لا تتأثر الآلة بتراكم النفايات الورقية- تحسن كفاءة العمل بشكل كبير.
3هيكل تعديل مرحلة أدوات القطع
1) هيكل المعدات الكوكبية.
2) مرحلة القطع المقطوعة تعتمد جهاز كمبيوتر ميكرو LCD الكهربائي الرقمي لضبط 360 درجة. (يمكن تعديلها للعمل والتوقف).
