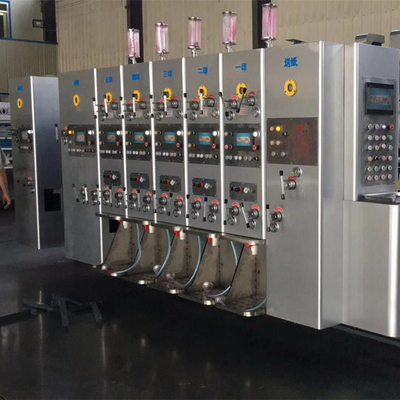

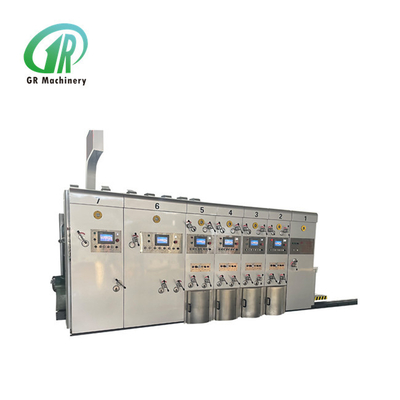

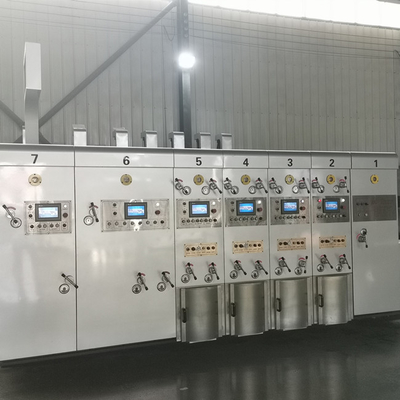

الآلي آلة الطباعة فليكسو الكرتون المضلع 4 ألوان الشق قطع يموت

ماكينة طباعة فليكسو للكرتون المموج الأوتوماتيكية بأربعة ألوان وتقطيع القوالب

وصف المنتج:

جزء المغذية:

1. وحدة تغذية حافة الرصاص:
1) نظام تغذية حافة الرصاص من نوع العجلات ذات أربعة صفوف ، عملية سهلة ، دقة عالية.
2) تعتمد العجلات ذات الحافة الرصاصية ماركة Maxdura من تايوان، وهي مقاومة للاهتراء المتينة.
3) مروحة 7.5 كيلو وات، تغذية الورق المساعد بشفط الهواء، وفقًا لدرجة انحناء اللوحة، حجم الهواء قابل للتعديل لضمان تغذية الورق بسلاسة. تردد متغير للتحكم في حجم الهواء.
4) يتم تنظيم أوضاع الحواجز اليسرى واليمنى كهربائيًا بواسطة قضيب لولبي، وهو مريح وسريع التعديل. يتم ضبط موضع الخلوص العلوي والسفلي للحاجز الأمامي يدويًا بشكل منفصل.
5) مع وظيفة التغذية التخطيية، اختر وظيفة التغذية التخطيية وفقًا للاحتياجات لضمان معالجة اللوحة ذات الحجم الكبير. يعتمد رفع الورق وإسقاطه على الأسطوانة لدفع العمل بسرعة وتوفير الجهد.
6) يعتمد الجهاز المضيف التحكم في تحويل التردد لبدء تشغيل الماكينة، ويعمل بسلاسة، ويمكنه توفير 30% من الطاقة.
7) تم تجهيز مفتاح التحكم التعشيقي المتصل بوحدة القطع بالقالب، لتحقيق التوقف العاجل، إيقاف التغذية أو استئناف التغذية، الركض للأمام والخلف، الركض المرحلي لكل وحدة، وتشغيل أكثر إنسانية.
8) يمكن لإطار الورق الخلفي التحكم الكهربائي في حركة الموضع وتسريع التعديل.
9) جهاز إزالة الغبار: مجهز بفرشاة عالية الجودة ومروحة إزالة الغبار بقدرة 4 كيلو واط، يمكنه إزالة الشوائب الموجودة على سطح طباعة الورق المقوى بكميات كبيرة وتحسين جودة الطباعة.
10) التعديل اليدوي لموضع الحاجز الخلفي.
11) عداد تغذية الورق، ضبط وعرض كمية الإنتاج.

2 . فصل الوحدة والجمع.
1) فصل وحدة التحكم الكهربائية ودمجها مع جرس إنذار، وسيتم إطلاق الإنذار بشكل مستمر أثناء رحلة التحرك لضمان سلامة المشغلين.
2) تم تجهيز عمود النقل بقابض أمان لتجنب تلف الماكينة بسبب سوء التشغيل (عندما لا يتم قفل الماكينة، لا يمكن للماكينة المضيفة بدء التشغيل).
3) جهاز التعشيق الهوائي.
4) جهاز حماية بدء تشغيل المحرك المضيف.
3. بكرة تغذية الورق
1) القطر الخارجي 155 ملم.
2) أنبوب فولاذي غير ملحوم، مطلي بمطاط مقاوم للاهتراء، وتصحيح متوازن.
3) يبلغ قطر أسطوانة النقش ذات التغذية السفلية 155 مم، ومطلية بالكروم.
4) يتم ضبط خلوص بكرات تغذية الورق يدويًا عن طريق جسم الترس الدودي ثنائي القطب ذاتي القفل، ويتم ضبط الخلوص بواسطة تروس لامركزية، مميزة بمقياس.
4. العودة التلقائية إلى الجهاز صفر
1) تتم إعادة ضبط وحدة التغذية ووحدة الطباعة تلقائيًا على الصفر.
2) بشكل عام، الكرتون مزود بجهاز تصفير أوتوماتيكي، والذي يمكن ضبطه على الموضع الصحيح عن طريق قطعتين من ورق الطباعة المقوى الاختباري، لتقليل هدر الورق المقوى.


وحدة الطباعة

1. أسطوانة الطباعة
1) القطر الخارجي 410 ملم.
2) مادة ألواح الصلب، طحن السطح، طلاء الكروم الصلب.
3) تصحيح التوازن، التشغيل السلس.
4) الأسطوانة الثابتة لعجلة السقاطة والتي تقوم بتثبيت لوحة الطباعة.
5) يجب تطبيق أخدود لوحة التنسيق بالكامل، المناسب للإصدار المعلق مقاس 9 مم.
6) قم بتحميل وتفريغ لوحة الطباعة، وقم بإجراء المنعطفات الإيجابية والسلبية بواسطة مفتاح القدم الكهربائي.
7) تعديل يدوي عرضي لأسطوانة الطباعة، نطاق 2-5 مم.
2. أسطوانة الضغط على الطباعة
1) القطر الخارجي 175 ملم.
2) طحن سطح الأنابيب الفولاذية، طلاء الكروم الصلب.
3) تصحيح التوازن، التشغيل السلس.
4) يتم تعديل الفجوة في أسطوانة الطباعة يدويًا عن طريق جسم الترس الدودي ثنائي القطب ذاتي القفل، ويتم تعديل الفجوة عن طريق ترس لا مركزي، يتميز بالمقياس.
3. أنيلوكس الصلب (مصنوع من قبل شركة Haili من مقاطعة Jiangsu)
1) القطر الخارجي 215 ملم.
2) يعتمد سطح الأنبوب الفولاذي عملية طلاء الكروم المتقدمة، وهي عملية صلبة وناعمة ومقاومة للتآكل.
3) النقطة متناسقة والحبر متساوي.
4) إطالة عمر خدمة لوحة الطباعة والأسطوانة المطاطية.
5) يتم اعتماد حلزوني ذاتي القفل مزدوج القطب لضبط خلوص أسطوانة أنيلوكس يدويًا، ويتم استخدام غلاف فولاذي غريب الأطوار لضبط الخلوص، ويتم وضع علامة على المقياس.
4. الأسطوانة المطاطية
1) القطر الخارجي 205 ملم. (من صنع جيتشو تشونفينج.)
2) سطح الأنبوب الفولاذي مغطى بمطاط مقاوم للتآكل.
3) طحن خاص في الأسطوانة المطاطية، تأثير نقل الحبر الجيد.
4) يتم اعتماد جسم الترس الدودي ذاتي القفل المزدوج لضبط الخلوص يدويًا بين أنيلوكس والأسطوانة المطاطية، ويتم استخدام ترس غريب الأطوار لضبط الخلوص، ويتم وضع علامة على المقياس.
5. أسطوانة توجيه الورق العلوية والسفلية
1) الأسطوانة العلوية: القطر الخارجي 86 مم، أنبوب غير ملحوم، بأربع عجلات ورقية.
2) الأسطوانة السفلية: القطر الخارجي 155 مم، أنابيب فولاذية غير ملحومة، طحن السطح، طلاء الكروم الصلب.
3) يتم ضبط خلوص بكرات تغذية الورق يدويًا عن طريق جسم الترس الدودي ثنائي القطب ذاتي القفل، ويتم ضبط الخلوص بواسطة تروس لا مركزية، معلمة بمقياس.
6. جهاز تعديل الطور
1) هيكل التروس الكوكبية.
2) تعتمد مرحلة الطباعة تعديل درجة 360 درجة على الحواسيب الصغيرة الكهربائية LCD. (قابل للتعديل للتشغيل والتوقف).
3) الوضع الجانبي اليدوي، مسافة قابلة للتعديل +/- 5 مم.
4) تعتمد أسطوانة لوحة الطباعة حاسوبًا صغيرًا LCD لضبط الطور، والذي يمكن إعادة ضبطه إلى الصفر وضبط اللوحة بسرعة وبدقة عالية.
7. نظام إعادة تدوير الحبر
1) مضخة الحجاب الحاجز الهوائية، وإمدادات الحبر مستقرة، وسهولة التشغيل والصيانة.
2) شاشة تصفية الحبر، تصفية الشوائب.
8. جهاز إصلاح مرحلة الطباعة
1) آلية الفرامل الهوائية.
2) عندما تكون الوحدات منفصلة أو تكون في مرحلة تعديل الطور، فإن آلية الفرامل تقيد دوران الآلة، وتحافظ على النقطة الثابتة لموضع الترس الأصلي.


وحدة الشق (ضبط الكمبيوتر الكامل)

1. تم اعتماد شاشة الكمبيوتر التي تعمل باللمس
من خلال PLC والتشفير الدوار، يمكن إجراء الكشف والتعديل التلقائي. يمكن استدعاء أوامر التخزين.
2. تعديل الكمبيوتر بالكامل
بالإضافة إلى استخدام شاشة الكمبيوتر التي تعمل باللمس، قم بضبط الاتجاه المحوري وارتفاع الصندوق لكل مقعد قطع من خلال PLC والتشفير الدوار. يمكن أيضًا استخدام أزرار التحكم الكهربائية لضبط الاتجاه المحوري لكل مقعد قطع وارتفاع الصندوق.
3. تعديل مرحلة الشق
1) يعتمد تعديل مرحلة الشق على التحكم في تحويل تردد شاشة اللمس PLC والتعديل الرقمي الكهربائي 360 درجة (يمكن تعديل الحركة والتوقف).
2) جهاز ضبط الطور صفر لضمان موضع الفتحة المتسق.
4. قسم ما قبل التجعيد
1) قطر عمود التجعيد المسبق 110 مم، يعتمد أنابيب فولاذية غير ملحومة عالية الجودة. طحن السطح، تصحيح التوازن الديناميكي، طلاء الكروم الصلب، دوران سلس.
2) تعتمد عجلة التجعيد المسبق تقنية متقدمة لتحسين عجلة التجعيد المسبق الكبيرة، بحيث لا ينكسر الورق المقوى عند تجعيد الخط.
5. قسم عجلة التجعيد
1) قطر أسطوانة التجعيد هو 124mm، ويتم إستخدام الأنابيب الفولاذية غير الملحومة ذات الجودة العالية. طحن السطح، تصحيح التوازن الديناميكي، طلاء الكروم الصلب، دوران سلس.
2) تعتمد عجلة التجعيد التكنولوجيا المتقدمة. العجلة العلوية مصنوعة من غراء راتينج عالي الصلابة وأخاديد في المنتصف. عند تمرير اللوحة بشكل متزامن مع العجلة السفلية، فإن خط اللوحة لا يبتعد عن الميل.
3) يتم ضبط الوضع المحوري لعجلة التجعيد، وعجلة التجعيد المسبق، وقرص قطع الشق تلقائيًا بشكل متزامن من خلال اللولب الكروي الدقيق.
4) تم اعتماد تعديل الأسطوانة السفلية لعجلة التجعيد، وأسطوانة التجعيد المسبق، وشفرة الشق، وهيكل الأكمام الانحراف القابل للتعديل لجعل الهيكل مدمجًا وسهل الضبط وتحديد المواقع بدقة؛
5) يتم ضبط تعديل خلوص الأسطوانة السفلية لعجلة التجعيد، وبكرة التجعيد المسبق، وشفرة التحزيز يدويًا بواسطة جسم العجلة الدودية ذاتية القفل مزدوج القطب، ويتم ضبط الخلوص بواسطة ترس غريب الأطوار ويتم تمييزه بالمقياس.
6. مقعد الشفرة المسبق للتجعيد والحز والشق
1) قطر الأسطوانة العلوي للتقطيع هو 156 مم، أنبوب فولاذي غير ملحوم، مرتين من الطحن، طلاء الكروم الصلب السطحي، يتحرك بسلاسة.
2) قطر الأسطوانة السفلي للتقطيع هو 156 مم، أنبوب فولاذي غير ملحوم، مرتين من الطحن، طلاء الكروم الصلب السطحي، يتحرك بسلاسة.
3) تصنيع دقيق لقرص شفرة الشق العلوي.
4) الضبط الكهربائي للوضع المحوري المتزامن لأقراص الشفرة العلوية والسفلية، وعجلة التجعيد، وقرص سكين الحز، وعجلة التجعيد المسبق.
5) فتحة الشفرات المزدوجة ذات العمود الواحد، تعديل ارتفاع الصندوق يعتمد هيكل التحكم الكهربائي للأسنان الداخلية، لذلك ليس من السهل أن يلوث زيت التشحيم الكرتون. وتعديل ارتفاع الصندوق يحتوي على جهاز إلكتروني للحماية من الاصطدام، ولن يلحق الضرر بالجهاز.
6) تعتمد آلية اجتياز لوحة التوجيه التصميم المركب للبرغي الكروي الدقيق والمحور البصري الخطي، مع حركة مرنة وتحديد موضع دقيق.
7. آلية تعديل مرحلة الفتحة
1) هيكل التروس الكوكبية.
2) يتم التحكم في مرحلة الشق عن طريق الكمبيوتر والكهرباء الرقمية بزاوية 360 درجة (يمكن تعديل الحركة والتوقف).
8. مفتاح التشغيل والتحكم
لوحة التحكم مزودة بشاشة لمس مقاس 6 بوصة، مما يجعل من السهل ضبط حجم الفتح.

المعلمة التقنية:

شركتنا

 تغليف المنتج

التعليمات:
س 1: كيف يتم ضمان الجهاز؟
ج: فترة الضمان: 12 شهرًا من تاريخ شحن الماكينة. لن يكون الضمان صالحًا إذا تعرض الجهاز لسوء الاستخدام أو التلف العرضي أو خطأ المشغل. خلال فترة الصلاحية، سنقوم بتوريد قطع الغيار. إذا كانت لديك أي أسئلة أخرى، فيرجى الاتصال بنا وسنرد عليك من خلال صور ومقاطع الفيديو الخاصة بالمنتج لتوضيح كل التفاصيل.
سؤال 2: ماذا عن خدمة ما بعد البيع؟
ج: 1) TM عبر الإنترنت على مدار 24 ساعة، كما يمكنك الاتصال عبر البريد الإلكتروني وSkype وwechat وWhatsApp وما إلى ذلك.
2) لحل مشاكل مقاطع الفيديو/الصور.
3) ضمان لمدة سنة على تغيير قطع الغيار.
س3: هل الدفع آمن بالنسبة لي لأننا التعاون الأول؟
ج: يمكننا القيام بضمان التجارة، والذي سيضمن استلام منتجاتك، كما أننا نقبل طريقة دفع آمنة أخرى كما تريد.
Q4: ما هو الحد الأدنى لكمية الطلب، هل يمكنك أن ترسل لي عينات؟
ج: الحد الأدنى للكمية لدينا هو مجموعة واحدة، نظرًا لأن منتجنا عبارة عن معدات آلية، فمن الصعب إرسال عينات إليك، إذا كان لديك أي أسئلة حول المنتجات، فلا تتردد في الاتصال بنا للحصول على مزيد من التفاصيل، ويسعدنا أن نقدم لك المزيد من المعلومات مثل المواصفات والفيديو وما إلى ذلك.
