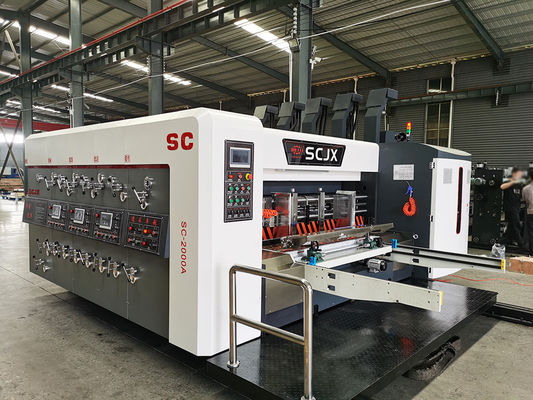

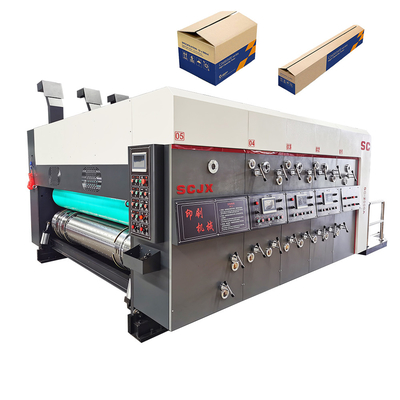

Gerun Brand SC1628 Flexo Printing Slotting and Die Cuting Machine عالية الاستقرار

ماكينة طباعة وتقطيع الكرتون المموج SC1628

Ⅰ.وحدة التغذية:

1. تتبنى تغذية الورق أحدث تكنولوجيا تغذية الورق الرائدة في مقاطعة تايوان ، كما أن مادة عمود عجلة تغذية الورق تحمل الفولاذ.

2. تم تجهيز لوحة التحكم بشاشة ملونة تعمل باللمس مقاس 7 بوصات مع واجهة بين الإنسان والآلة ، والتي يمكنها تحقيق عملية الاتصال بين قسم تغذية الورق ، وقسم الطباعة ، وقسم الشق وقسم قطع القوالب ، ويمكن التحكم في التيار وعرضه. تشغيل المرحلة ، سرعة الماكينة بالكامل ، العد والتوقف ، تأخير رفع اللوحة ، إعدادات النظام مثل الضبط الثابت للسرعة لمروحة الامتزاز ومروحة إزالة الغبار ، وقت المحاذاة ، الاستمرارية والفصل ، والحوار بين الإنسان والآلة أو التحكم الكهربائي اليدوي لأنظمة التشغيل المزدوجة لكل قسم ، مع سرعة ضبط سريعة وتشغيل آمن وبسيط.

3. تساعد مروحة الشفط في تغذية الورق ، ويمكن تعديل حجم الهواء في كل قسم وفقًا لحجم الكرتون ، والمحرك عبارة عن محرك يمكن التحكم فيه بمحول التردد ، مما يقلل من استهلاك الطاقة ويوفر التكلفة.مروحة إزالة الغبار عبارة عن محرك قوي يمكن التحكم فيه بمحول التردد ومجهز بفرش إزالة الغبار المتعددة لإزالة الشوائب على سطح الورق المقوى وتحسين جودة الطباعة.

4. بأخذ الحافة الأمامية للكرتون كمعيار لتحديد الموضع ، يتم تقليل تأثير خطأ طول الكرتون بشكل كبير.عند إرسال الورق المقوى إلى البكرة ، تكون السرعة هي نفسها سرعة البكرة ، ولن تتأثر دقة التسليم باختلاف السرعة.

5. مقاييس التوقف اليمنى واليسرى للكرتون تعتمد مسافة تعديل كهربائية ، والتي يمكن تقسيمها كهربائياً بالعقد إلى اليسار واليمين أو بالتحكم المستقل.يعتمد إطار سحب الورق المقوى على تعديل كهربائي أمامي خلفي للتكيف مع عرض الورق المقوى.يتم رفع الحاجز الأمامي يدويًا وبشكل متزامن ، وهو أمر بسيط وموثوق وسهل التشغيل.

6. فتح وإغلاق الوحدة: يتم فتح وإغلاق آلة التحكم الكهربائية بجرس إنذار ، ويحافظ الفتح والإغلاق على رنين الإنذار ، وموضع الزر الواحد والفتح والإغلاق ، ويتم إرفاق عمود النقل بقابض احتكاك لضمان سلامة المشغلين وتجنب إتلاف الجهاز بسبب سوء التشغيل.جهاز قفل هوائي ، قفل ثابت ومريح ودقيق.تم تجهيز عمود النقل المنفصل للوحدة بجهاز حماية من الحمل الزائد لمنع تلف الأجزاء الأخرى.تضمن آلية عمود القفل الهوائي قفلًا ثابتًا ومريحًا ودقيقًا ، وتضمن عدم تغيير موضع تشبيك التروس ، ويمكن تحقيق الإنتاج الطبيعي بعد الفصل والتجميع ، وذلك لتجنب حدوث نفايات الورق المقوى بسبب وضع الطباعة في غير مكانها.

7. الأسطوانة السفلية لأسطوانة تغذية الورق مصنوعة من أنبوب فولاذي غير ملحوم عالي الجودة ، مطحون جيدًا ، مضغوط على الشبكة الأفقية ومطلي بالكهرباء لزيادة احتكاك الورق المقوى.يتم طلاء أسطوانة التغذية والمهد المطاطي في طبقتين ، الطبقة الداخلية 28 درجة ، مما يزيد من مرونة عمود المطاط الاحتكاك والطبقة الخارجية 45 درجة ، مما يزيد من مقاومة التآكل.بالإضافة إلى ذلك ، تم اعتماد هيكل التحرير السريع ، وهو أكثر ملاءمة وأسرع.يعتمد تعديل الضغط في أسرّة تغذية الورق على آلية تعديل إبطاء الترس الدودي ذات المرحلتين ، والتي يتم ضبطها يدويًا ، ويظهر قرص قيمة الضبط مقدار الضبط.

Ⅱ.وحدة الطباعة

1. بكرة لوحة الطباعة

1) قطر أسطوانة لوحة الطباعة <￠ 524mm (بما في ذلك قطر اللوحة <￠ 536mm).إنتاج فولاذ عالي الجودة ، طحن ناعم للسطح ، طلاء بالكروم الصلب ، تصحيح توازن ديناميكي يعمل بسلاسة ، مناسب للطباعة عالية السرعة.يمكن استخدام الاتجاهات الأفقية والمحيطية للعمود لنقش الخطوط المرجعية ، وهو أمر مناسب لتعليق اللوحة ومحاذاة اللوحة.رمح لف لوحة السقاطة الثابتة مع أخدود معلق للوحة ، وهو مناسب للتغيير السريع للوحة.المسافة المحورية بين أسطوانة لوحة الطباعة وإزاحة سحب اللوحة اليسرى واليمنى هي 6 مم مضبوطة كهربائيًا.نطاق الضبط الفعال هو 12 مم ، ويمكن تصحيح لوحة الطباعة عند التشغيل أو التوقف.

2) يتحكم الترس الكوكبي لمرحلة أسطوانة لوحة الطباعة في تعديل 360 درجة للمحيط ، ويتحكم الكمبيوتر بزاوية 360 درجة في ضبط تشغيل المحرك ، والذي يمكن تشغيله أثناء التشغيل أو أثناء التوقف.تعرض شاشة اللمس مقدار الضبط تلقائيًا ، وتضبطه تلقائيًا بعد إدخال الحجم.جهاز التصفير الأوتوماتيكي لأسطوانة لوحة الطباعة ، يتم تزويد النظام بموضع تعليق اللوحة ، والنقر فوق زر موضع تعليق اللوحة ، ويتم تشغيل الجهاز تلقائيًا إلى الموضع المناسب لتعليق اللوحة ، مما يحسن من كفاءة العمل.قم بتثبيت مفتاح الدواسة لتدوير أسطوانة لوحة الطباعة للأمام وللخلف ، وهو أمر مناسب لتغيير اللوحة ومسح اللوحة.

2. بكرة الانطباع

1) معالجة دقيقة بأنابيب فولاذية غير ملحومة عالية الجودة ، وتصحيح توازن ديناميكي وثابت وتشغيل مستقر.التسقية والتلطيف ، الشحن الساخن ، التوازن الديناميكي والثابت ، طحن السطح والطلاء الكهربائي.

2) يعتمد الترس على آلية تعديل خالية من ردود الفعل ، والتي لا تؤثر على تشبيك الترس أثناء الضبط وتضمن دقة النقل.الضبط الجزئي اليدوي للفجوة بين بكرة لوحة الطباعة وبكرة الطباعة ، وعرض المقياس.1: 200 يستخدم صندوق تروس دودة مزدوج المرحلة لضبط الموضع ، والمسافة القابلة للتعديل هي 0-12 مم.

3. أسطوانة معدنية أنيلوكس

1) تعتمد أسرّة الأسطوانة Anilox على هيكل ناتئ متقدم ، وهو مناسب للتركيب والصيانة ، ويمكن تثبيت نظام الكاشطة لاحقًا.تم تصنيع أسطوانة anilox بواسطة "Haili Roller" في مدينة Changzhou ، مقاطعة Jiangsu ، وتتم معالجتها بواسطة تقنية خاصة من الفولاذ عالي الجودة ، مع عمر خدمة طويل ، ومقاومة التآكل ومقاومة التآكل ، والتحكم الجيد في الحبر.عدد شبكة شبكة قرص العسل: 200 ، 220 ، 250 ، 280 خطًا / بوصة ، اختياريًا وفقًا للمنتجات المطبوعة.

2) ضبط لوحة اللمس لأسطوانة anilox ولوحة الطباعة ، وهو عمل ضغط هوائي ، يرفع اللوحة تلقائيًا بعد إيقاف الماكينة ، ويقوم تلقائيًا بتشغيل الحبر الموحد الكهربائي لمنع الحبر من الجفاف.مع إيقاف / بدء تغذية الورق ، يتم ضبط وقت تأخير الكتابة بالحبر لكل وحدة طباعة على حدة.تم تجهيز أسطوانة anilox بقابض تجتاح أحادي الاتجاه ، والذي يتم فصله عن القوة الدافعة ، مما يجعله أكثر ملاءمة وأسرع لخلط أو غسل الحبر.

3) أسطوانة شبكية من السيراميك (اختيارية مع زيادة إضافية في الأسعار) ، سطح الأنبوب الفولاذي مغطى بالسيراميك ، وبعد الطحن والنقش بالليزر ، يتم حبر النقاط بشكل موحد بـ 200-400 خط / بوصة ، اختياري.

3. بكرة مطاطية

1) تم إنتاج أسرة الأطفال بواسطة "Silver Star Spring Breeze" في Jizhou ، مقاطعة Hebei ، وهي مصنوعة من أنابيب فولاذية غير ملحومة عالية الجودة ، والتي يتم تنقيتها عن طريق معالجة التوازن الديناميكي والثابت.السطح الخارجي مصنوع من مطاط Ding Qing عالي الجودة ، وهو مقاوم للاهتراء ومقاوم للتآكل ، وهو مطحون ومشكل بواسطة مطحنة CNC دقيقة لضمان الارتفاع المتوسط ​​ودقة أسرة الأطفال.

2) اعتماد تعديل دقيق لإزالة التروس الدودية ذات المرحلة المزدوجة 1: 200 ، وتطبيق الحبر بالتساوي ، والقفل الذاتي عن طريق الجاذبية بعد التعديل ، وفصل الأسطوانة المطاطية وأسطوانة anilox بعد التنظيف لمنع تشوه المطاط وفقدان المرونة.

4. نظام توريد الحبر

1) مضخة الحبر هي مضخة تعمل بالهواء المضغوط ذات اتجاه واحد من نوع الحجاب الحاجز ، والتي يمكنها استرداد المياه المتراكمة في المضخة والأنابيب باستخدام نظام تدوير الحبر والفلتر.(ملاحظة: يتم تجهيز مضخة غشاء مزدوجة الفعل عندما يكون نظام التحكم في حبر الكاشطة اختياريًا.) نظام الاستشعار التلقائي والكشف عن كمية الحبر ، والتنبيه غير الطبيعي للحبر والغسيل ، بما في ذلك جرس الإنذار والتحذير.

2) أنبوب إمداد الحبر الشفاف وكوب تخزين الحبر الشفاف العالي المعلق يجعله أكثر سهولة لمراقبة حالة إمداد الحبر في الإنتاج.تعميم خط أنابيب التنظيف وأسطوانة الحبر ، عملية تنظيف وتنظيف بسيطة ومريحة ، إمداد حبر ثابت.

5. آلية تعديل المرحلة

1) يتم التحكم في طور أسطوانة لوحة الطباعة عن طريق محول التردد ، ويمكن تطبيق تعديل المرحلة بزاوية 360 درجة في كل من حالات التشغيل والتوقف.

2) يتحكم محول التردد في سرعة المحرك ، ويتعاون المشفر مع نظام البرمجة PLC.وفقًا للقيمة المعدلة ، تتغير سرعة المحرك تلقائيًا ، بحيث يمكن التحكم في دقة ضبط المرحلة في حدود 0.2 مم.

6. جهاز تموضع الفرامل المتشابك بالهواء المضغوط

1) آلية فرامل الأسطوانة ، عند فصل الآلة أو تعديل المرحلة ، تحد آلية الفرامل من دوران الماكينة وتحافظ على موضع الترس الأصلي ثابتًا.

2) تم تجهيز كل وحدة طباعة بالتحكم البطيء الإيجابي والسلبي في الماكينة الرئيسية ، مما يجعل عملية مسح الألواح وتعليق الألواح وتسجيل الألوان أبسط وأكثر توفيرًا لليد العاملة.

Ⅲ وحدة الشق

1. شاشة تعمل باللمس التحكم في التشغيل

1) تعتمد العملية الكهربائية لقسم الشق شاشة تعمل باللمس للتحكم في نظام أتمتة برمجة PLC ، وإدخال البيانات مثل "الطول * العرض * الارتفاع" للمنتجات الورقية وفقًا للترتيب ، ابدأ نظام الكمبيوتر لترتيب الطلب تلقائيًا إلى الموضع المطلوب بضغطة زر واحدة ، وضبط موضع الشق يدويًا وفقًا لمتطلبات العميل.

2) واجهة لون الإنسان والآلة ، وتخزين القائمة ، والتعويض التلقائي وتصحيح مسافة التحول والعمليات الأخرى.يعتمد المحرك محول التردد للتحكم في صندوق نقل المحرك في دلتا مقاطعة تايوان.وفقًا لتعديل تحويل التردد لسرعة محرك المسافة ، فإن الإزاحة الجانبية لرأس القاطع تكون سريعة ومستقرة ودقيقة.يتعاون المشفر مع صندوق التحكم PLC لضبط القاطع عالي المستوى ، وتقوم القواطع الأربعة بضبط المسافة بشكل متزامن ، مما يوفر وقت ضبط القاطع بشكل كبير ويحسن من كفاءة العمل.

2. الضغط المسبق ، والضغط على الخط ، والشق من ستة محاور بالكامل يتم التحكم فيها بواسطة الكمبيوتر

1) هيكل مشقوق بسكين مزدوج بعمود واحد ، وهيكل الأسنان الداخلي متخذ من أجل ارتفاع الصندوق ، لذلك فإن زيت التشحيم ليس من السهل تلويث الكرتون.وحدة الشق مجهزة بجهاز إيقاف طارئ لضمان السلامة ، ومجهزة بتبديل موجب وسالب للماكينة بأكملها ، وهي مريحة ومرنة للتشغيل.

2) السماكة القياسية لسكين الحز 7mm ، والمواد الفولاذية السبائكية تطحن سكين حز الأسنان بعد المعالجة الحرارية ، مع صلابة وصلابة ممتازة.سكين التشذيب بشفرة مزدوجة له ​​حافة حادة ودقة عالية.العمود مصنوع من أنبوب فولاذي غير ملحوم عالي الجودة 45 # ، والسطح أرضي ومطلي بالكهرباء ، بحيث يتحرك بسلاسة.آلية إزاحة كبيرة للقاطع الأوسط ، جهاز التشذيب والقطع ، قدرة إنتاج قوية على التكيف.سكين تقليم مزدوج مرن ، تشذيب سلس وتوفير التكلفة.

3) اعتماد تكنولوجيا السكك الحديدية الخطية ، المستقرة والدقيقة ، وتضمن دقة مرحلة الشق.الضبط الأوتوماتيكي بعشرة لولب ، الضبط الكهربائي المتزامن للحركة الجانبية اليمنى واليسرى لعجلة الضغط المسبق ، عجلة ضغط الخط ومقعد قطع الشق لجزء الشق ، دقة التحكم في الزر وشاشة اللمس.

3. عجلة الضغط المسبق وعجلة ضغط الخط

1) العمودان العلوي والسفلي مصنوعان من الفولاذ عالي الجودة ، والذي يتم إخماده وتقسيمه ومطلي بالكهرباء بتوازن ديناميكي وثابت.مجهزة بأربع مجموعات من عجلات ضغط الخط الجديدة ، يمكنها منع تكسير الورق المقوى بشكل فعال ، وضغط الخط يكون سلسًا ومرتبًا.في نفس الوقت ، تم تجهيز جزء الشق بمجموعة من عجلات الضغط المسبق.بعد خطين من الضغط المسبق والضغط ، يكون شكل الخط أفضل ، وليس من السهل كسره ، والمربع منتظم.

2) اضبط يدويًا قرص الفجوة لعجلة ضغط السلك ، مع نطاق الضبط من 2 إلى 12 مم.يعتمد الترس على آلية ضبط خالية من رد الفعل العكسي ، والتي لا تؤثر على تشبيك التروس أثناء الضبط وتضمن دقة النقل.

4.آلية تعديل المرحلة المشقوقة

آلية التروس الكوكبية ، مرحلة الشق تعتمد على تعديل PLC ونوع الإدخال الرقمي الكهربائي 360 ، والذي يمكن تعديله عند تشغيل الجهاز أو توقفه.

Ⅳ. وحدة قطع القوالب

القطر الخارجي لأسطوانة لوحة السكين <￠ 486mm (بما في ذلك قطر قالب السكين <￠ 536mm).مصنوعة من الفولاذ المصبوب عالي الجودة ، وطحن السطح ، وتصحيح التوازن ، وفصل الفتحة بشكل موحد ، وزيادة استقرار التشغيل والطلاء الكهربائي للعمود.

تبلغ فتحات المسامير في قالب القالب 10 أمتار ، والتباعد المحوري 100 مم ، والمحيط الشعاعي 18 جزءًا متساويًا ، وارتفاع قاطع القالب 25.4 مم ، وسمك القالب الخشبي 16 مم (للورق المقوى ثلاثي الطبقات) و 13 مم (للورق المقوى بخمس طبقات).

1. الأسطوانة المطاطية (الأسطوانة العلوية)

1) قطر أسطوانة الوسادة المطاطية أقل من ￠ 536mm ، وقطر الوسادة المطاطية 554mm.وسادة مطاطية سريعة التغيير ومقاومة التآكل وعمر خدمة طويل.مادة الفولاذ المصبوب عالية الجودة ، التبريد والتلطيف ، التوازن الديناميكي والثابت ، طحن السطح بشكل جيد ، زيادة استقرار التشغيل.

2) يتم ضبط الفجوة بين أسطوانة قالب السكين وأسطوانة الوسادة المطاطية كهربائيًا ، وآلية الضبط الثابتة بقفل الهواء مستقرة وموثوقة.جهاز السفر المستعرض الميكانيكي للأسطوانة المطاطية مقاس 50 مم ، ونظام تعويض فرق السرعة ، وكل سكين في أوضاع مختلفة ، وارتداء موحد ، وإطالة عمر خدمة وسادة Youli المطاطية بشكل فعال.

2. طحن آلية الإصلاح

وسادة مطاطية كهربائية للطحن ، تصحيح سريع وفعال.تحسين عمر خدمة الوسادة المطاطية.

3. جهاز تعديل المرحلة

يتم ضبط مرحلة قطع القوالب بواسطة رقمي 360 ، ويمكن تعديل تشغيل الجهاز وإيقافه.

4. محرك العتاد

1) نقل تروس حلزوني عالي الدقة.ترس ناقل الحركة مصنوع من سبائك الصلب عالية الجودة 20GrMnTi.بعد التبريد والتلطيف والتبريد عالي التردد وطحن التروس ، تعمل التروس بسلاسة ، مع ضوضاء منخفضة وصلابة HRC58-62 وعمر خدمة طويل وقليل من التآكل ، مما يضمن دقة سجل الطباعة دون تغيير لفترة طويلة.

2) العمود والعتاد متصلان عن طريق توصيل الشد بدون مفتاح ، بحيث لن تكون هناك فجوة عند الاستخدام مع عزم دوران مرتفع ، والتركيب والصيانة أكثر ملاءمة ، ودقة النقل على المدى الطويل عالية ، والطباعة التسجيل مضمون.

3) يعتمد تزييت التروس نظام تزييت أوتوماتيكي بالرش لمضخة زيت التروس لضمان دقة النقل وعمر الخدمة.

5. جزء المحرك

1) المحرك الرئيسي يستخدم محول التردد "Dongli" للتحكم في المحرك ، والذي يعمل بسلاسة وله عيوب انخفاض الاهتزاز والضوضاء.المتحكم في تحويل التردد هو محول التردد "دلتا مقاطعة تايوان".خرج عزم دوران منخفض السرعة ، تشغيل فائق الهدوء ومستقر.

2) مروحة الامتزاز ومروحة إزالة الغبار كلها من مراوح Zhongxin ، محرك الطور هو محرك Zhejiang DH ، ومحرك تجانس الحبر هو محرك تايوان Taibang ، الذي يتميز بخصائص الضوضاء المنخفضة والطاقة المستقرة.

6. تحمل الجزء

المحامل الرئيسية للآلة بأكملها مستوردة من محامل "NSK" ، ويتم شراء المحامل المتبقية من الشركات المصنعة المحلية المعروفة (Wahalo) مباشرة كوكلاء.دقة المنتج هي P6 P5 P4 ومستوى الاهتزاز هو مجموعة Z1 أو أعلى.

7. المكونات الكهربائية

كل وحدة تعتمد وحدة تحكم إلكترونية مستقلة ، وهي آمنة وموثوقة.المرحلات وأضواء المؤشر والأزرار والملامسات مصنوعة من الأجهزة الكهربائية الأصلية Zhejiang Zhengtai أو من الأجهزة الكهربائية Schneider.صمام الملف اللولبي والأسطوانة عبارة عن مكونات تعمل بالهواء المضغوط من Yadeke ، وهي مرنة ومستقرة ومتينة.

1. تتبنى عبوة مقاومة للرطوبة والصدمات وهي مناسبة للطرق لمسافات طويلة.

2. النقل وأنواع الأحوال الجوية المختلفة.مجموعة كاملة من الصيانة والتشغيل.

3. يتم تضمين كتيبات.
