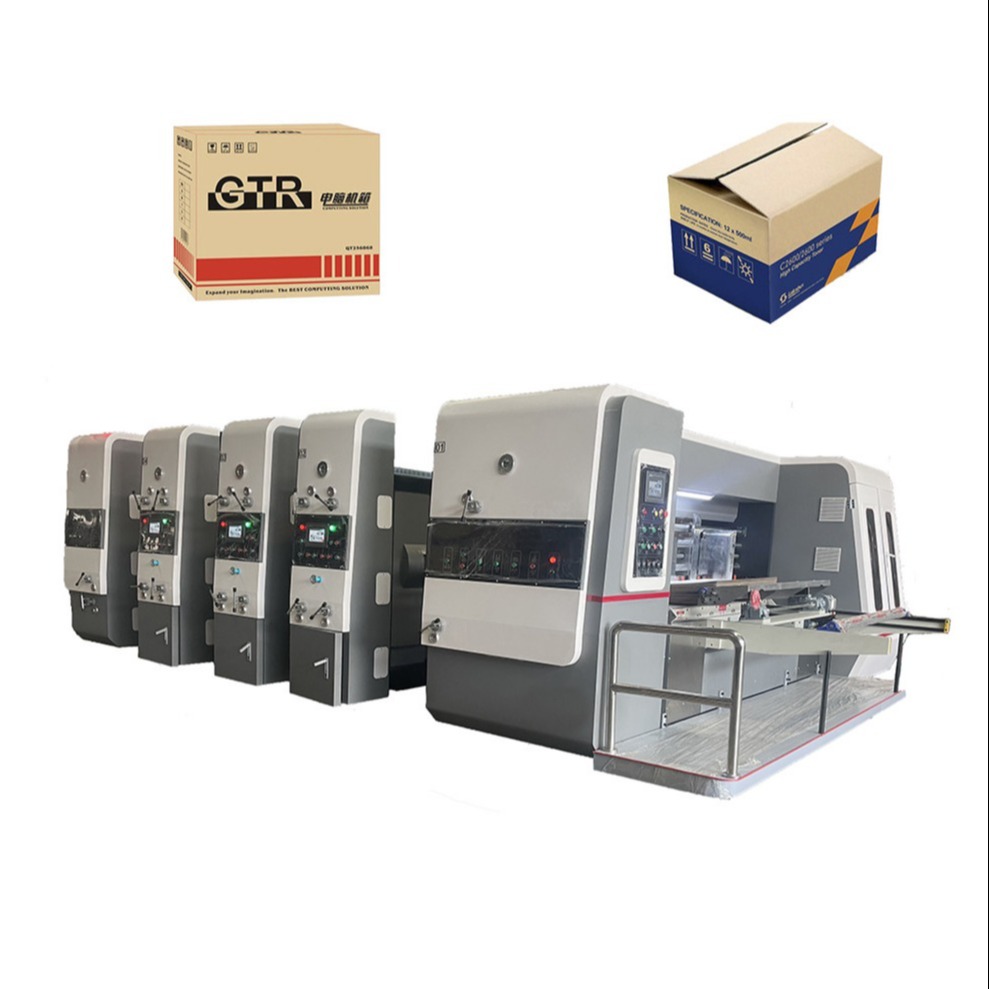

التلقائي آلة الطباعة فليكس الكرتون المموج الرصاص Eage المغذية الشق يموت قطع
وحدة الطباعة
1. بكرة الطباعة
1) القطر الخارجي 410 مم.
2) مادة الصفيحة الفولاذية ، طحن السطح ، طلاء الكروم الصلب.
3) تصحيح التوازن ، عملية سلسة.
4) عجلة السقاطة الأسطوانة الثابتة التي تثبت لوحة الطباعة.
5) يجب تطبيق أخدود لوحة التنسيق الكامل ، مناسب للإصدار المعلق 9 مم.
6) قم بتحميل وتفريغ لوحة الطباعة ، وقم بإجراء المنعطفات الإيجابية والسلبية بواسطة مفتاح القدم الكهربائي.
7) تعديل يدوي عرضية بكرة الطباعة ، نطاق 2-5mm.
2. بكرة ضغط الطباعة
1) القطر الخارجي 175 مم.
2) طحن سطح الأنابيب الفولاذية ، طلاء الكروم الصلب.
3) تصحيح التوازن ، عملية سلسة.
4) يتم ضبط فجوة أسطوانة آلة الطباعة يدويًا بواسطة جسم ترس دودي ذاتي الإغلاق مزدوج القطب ، ويتم تعديل الفجوة بواسطة ترس غريب الأطوار ، مميز بمقياس.
3. أنيلوكس الصلب
1) القطر الخارجي 215 مم.
2) يعتمد سطح الأنبوب الفولاذي عملية طلاء الكروم المتقدمة ، والتي تكون صلبة وسلسة ومقاومة للتآكل.
3) النقطة متسقة والحبر متساوي.
4) إطالة عمر خدمة لوحة الطباعة والأسطوانة المطاطية.
5) تم اعتماد حلزوني ذاتي القفل ثنائي القطب لضبط خلوص أسطوانة anilox يدويًا ، ويستخدم غلاف فولاذي غريب الأطوار لضبط الخلوص ، ويتم تمييز المقياس.
4. بكرة مطاطية
1) القطر الخارجي 205 مم.(صنع بواسطة jizhou chunfeng.)
2) سطح الأنبوب الفولاذي مغطى بمطاط مقاوم للتآكل.
3) طحن خاص في الأسطوانة المطاطية ، تأثير نقل الحبر الجيد.
4) تم اعتماد هيكل الترس الدودي ذو القطب المزدوج لضبط الخلوص يدويًا بين الأسطوانة المطاطية والأنيلوكس ، ويتم استخدام الترس اللامتراكز لضبط الخلوص ، ويتم تمييز المقياس.
5. بكرة توجيه الورق العلوية والسفلية
1) الأسطوانة العلوية: القطر الخارجي 86 مم ، أنبوب غير ملحوم ، بأربع عجلات ورقية.
2) الأسطوانة السفلية: القطر الخارجي 155 مم ، أنبوب فولاذي غير ملحوم ، طحن السطح ، طلاء الكروم الصلب.
3) يتم تعديل خلوص أسطوانات تغذية الورق يدويًا عن طريق هيكل ترس دودي ذاتي الإغلاق مزدوج القطب ، ويتم تعديل الخلوص بواسطة ترس غريب الأطوار ، مميز بمقياس.
6. جهاز تعديل المرحلة
1) هيكل التروس الكوكبي.
2) تعتمد مرحلة الطباعة على جهاز كمبيوتر صغير LCD تعديل رقمي 360 درجة.(قابل للتعديل للتشغيل والتوقف).
3) الموقف الجانبي اليدوي ، +/- 5 مم مسافة قابلة للتعديل.
4) تتبنى أسطوانة لوحة الطباعة حاسوبًا صغيرًا بشاشة LCD لضبط المرحلة ، والتي يمكن إعادة ضبطها إلى الصفر وضبط اللوحة بسرعة وبدقة عالية.
7. نظام إعادة تدوير الحبر
1) مضخة الحجاب الحاجز الهوائية ، إمدادات الحبر المستقرة ، التشغيل والصيانة السهلة.
2) شاشة مرشح الحبر ، مرشح الشوائب.
8. جهاز إصلاح طور الطباعة
1) آلية الفرامل الهوائية.
2) عندما يتم فصل الوحدات أو في عملية تعديل المرحلة ، فإن آلية الفرامل تقيد دوران الماكينة ، وتحافظ على النقطة الثابتة لموضع الترس الأصلي.
وحدة الشق (ضبط الكمبيوتر بالكامل)
1. تم اعتماد شاشة الكمبيوتر التي تعمل باللمس
من خلال PLC والتشفير الدوار ، يمكن إجراء الكشف والتعديل التلقائي.يمكن استدعاء أوامر التخزين.
2. تعديل الكمبيوتر بالكامل
بالإضافة إلى استخدام شاشة الكمبيوتر التي تعمل باللمس ، اضبط الاتجاه المحوري وارتفاع الصندوق لكل مقعد قاطع من خلال PLC والتشفير الدوار.يمكن أيضًا استخدام أزرار التحكم الكهربائية لضبط الاتجاه المحوري لكل مقعد قاطع وارتفاع الصندوق.
3. تعديل مرحلة الشق
1) يعتمد تعديل مرحلة الشق على التحكم في تحويل تردد شاشة اللمس PLC وتعديل رقمي كهربائي بزاوية 360 درجة (يمكن تعديل الحركة وإيقاف كل شيء).
2) جهاز ضبط المرحلة الصفرية لضمان موضع فتحة ثابت.
4. قسم التجعيد المسبق
1) قطر عمود التجعيد المسبق 110 مم ، اعتماد أنابيب فولاذية غير ملحومة عالية الجودة.طحن السطح ، تصحيح التوازن الديناميكي ، طلاء الكروم الصلب ، الدوران السلس.
2) تتبنى عجلة التجعيد المسبق تقنية متقدمة لتحسين عجلة التجعيد المسبقة الكبيرة ، بحيث لا يتم كسر الورق المقوى عند تجعيد الخط.
5. قسم عجلة التجعيد
1) يبلغ قطر أسطوانة التجعيد 124 مم ، ويتم اعتماد أنبوب فولاذي غير ملحوم عالي الجودة.طحن السطح ، تصحيح التوازن الديناميكي ، طلاء الكروم الصلب ، الدوران السلس.
2) عجلة التجعيد تعتمد التكنولوجيا المتقدمة.العجلة العلوية مصنوعة من غراء راتنج عالي الصلابة وأخاديد في المنتصف.عند تمرير اللوحة بشكل متزامن مع العجلة السفلية ، لا يهرب خط اللوحة بعيدًا عن المنحدر.
3) يتم ضبط الوضع المحوري لعجلة التجعيد وعجلة التجعيد المسبق وقرص قطع الشق تلقائيًا بشكل متزامن من خلال اللولب الكروي الدقيق.
4) تم اعتماد تعديل الأسطوانة السفلي لعجلة التجعيد ، أسطوانة التجعيد المسبق ، وشفرة الشق ، هيكل غلاف غريب الأطوار قابل للتعديل لجعل الهيكل مضغوطًا ، وسهل الضبط ، وتحديد المواقع بدقة ؛
5) تعديل خلوص الأسطوانة السفلي لعجلة التجعيد ، أسطوانة التجعيد المسبق ، وشفرة الشق يتم ضبطها يدويًا بواسطة جسم العجلة الدودية ذاتية القفل ثنائي القطب ، ويتم تعديل الخلوص بواسطة ترس غريب الأطوار ويتم تمييزه بالمقياس.
6. التجعيد المسبق ، الحز و الشق لمقعد الشفرة
1) قطر الأسطوانة العلوية للشق هو 156 مم ، أنبوب فولاذي غير ملحوم ، مرتان من الطحن ، سطح مطلي بالكروم الصلب ، يتحرك بسلاسة.
2) قطر الأسطوانة السفلي للفتحة هو 156 مم ، أنبوب فولاذي غير ملحوم ، مرتين من الطحن ، سطح مطلي بالكروم الصلب ، يتحرك بسلاسة.
3) المعالجة الدقيقة لقرص شفرة الشق العلوي.
4) الضبط الكهربائي للموضع المحوري المتزامن لأقراص الشفرة العلوية والسفلية ، وعجلة التجعيد ، وقرص سكين القطع ، وعجلة التجعيد المسبق.
5) شفرات أحادية المحور مزدوجة الشق ، يعتمد تعديل ارتفاع الصندوق هيكل التحكم الكهربائي للأسنان الداخلية ، بحيث لا يكون من السهل تلويث الكرتون بزيت التشحيم.كما أن تعديل ارتفاع الصندوق يحتوي على جهاز حماية إلكتروني من الاصطدام ، ولن يؤدي إلى إتلاف الجهاز.
6) تتبنى آلية اجتياز لوحة التوجيه تصميمًا يجمع بين اللولب الكروي الدقيق والمحور البصري الخطي ، مع حركة مرنة وتحديد المواقع بدقة.
7. آلية تعديل طور الفتحة
1) هيكل التروس الكوكبي.
2) يتم التحكم في مرحلة الشق عن طريق الكمبيوتر ويتم ضبط رقمي كهربائي بزاوية 360 درجة (يمكن تعديل الحركة وإيقاف الكل).
8. تشغيل ومراقبة التبديل
تم تجهيز لوحة التحكم بشاشة لمس بحجم 6 بوصات ، مما يجعل من السهل ضبط حجم الشق.
وحدة قطع القوالب
1. عجلات التجعيد
1) قطر الأسطوانة هو أنبوب فولاذي غير ملحوم 110 مم ، من خلال مرتين من الطحن ، السطح المطلي بالكروم الصلب ، يتحرك بسلاسة.
2) يتم تعديل خلوص عجلات التجعيد يدويًا عن طريق هيكل تروس دودة ذاتي الإغلاق مزدوج القطب ، ويتم تعديل الخلوص بواسطة ترس غريب الأطوار ، مميز بمقياس.
2. بكرات قطع يموت
1) قطر أسطوانة قطع القوالب السفلية هو أسطوانة قطع القوالب القياسية 360 مم ، وهي مصنوعة من سبائك الصلب بالطرد المركزي مع طحن عالي الدقة.وهي مجهزة بتثبيتات محززة.
2) قطر الأسطوانة المطاطية 388.9 مم ، جودة عالية 45 # من الفولاذ ، تصحيح التوازن ، طلاء الكروم الصلب.تتبنى السجادة المطاطية ماركة Depair من ألمانيا - غلاف مطاطي من البولي يوريثان المقاوم مع شق ناعم وتركيب مناسب وأكثر من 8 ملايين مرة من قطع القوالب.تعتمد الأسطوانة المطاطية على أجهزة حركة ميكانيكية ، كل سكين سيقطع في مواضع مختلفة ، ويطيل بشكل فعال عمر خدمة السجادة المطاطية ، ومسافة الحركة 30 مم ، وجهاز تعويض تلقائي للسرعة الخطية ، مما يجعل حلقة القطع اللانهائية تعمل في الاتجاه المحيطي ، لجعل ارتداء السجادة المطاطية أكثر اتساقًا.عندما يتغير قطر الأسطوانة الناعمة ، تعويض التتبع التلقائي ، بدون تعديل يدوي ، تأكد من أن حجم كل دفعة من قطع الكراتين متسقة تمامًا ، وجهاز فصل أسطوانة القطع بالقالب مجهز بأسطوانة ، عندما لا يتم تغذية الورق المقوى والتباطؤ ، ستكون الأسطوانة العلوية والسفلية قابلة للفصل ، مما يقلل من تآكل الحصيرة المطاطية والشفرة.في نفس الوقت ، تم إطالة عمر خدمة الحصيرة المطاطية ووحدة الشفرات بشكل كبير.
3) آلية الطحن الأوتوماتيكية للأسطوانة المطاطية ، وإصلاح وتلميع الحصيرة المطاطية البالية عدة مرات.تم زيادة معدل إعادة استخدام الحصيرة المطاطية بشكل كبير.يستمر مصباح الإنذار في الوميض عند إصلاح الأسطوانة المطاطية.
4) نظام التنظيف: يتم ضغط عمود النقش الأمامي والخلفي على الحزام من خلال محرك التباطؤ ، ويتم إزالة نفايات الورق تمامًا ، بحيث لا تتأثر الماكينة بتراكم النفايات الورقية.تم تحسين كفاءة العمل بشكل كبير.
3. هيكل تعديل مرحلة بكرات القطع بالقالب
1) هيكل التروس الكوكبي.
2) مرحلة قطع القوالب تعتمد على حاسوب صغير LCD تعديل رقمي 360 درجة.(قابل للتعديل للتشغيل والتوقف).
المقياس التقني
| إسم الألة | آلة الطباعة فليكس الكرتون المموج قطع يموت الشق |
| سرعة العمل | 130 قطعة / دقيقة |
|
الحد الأقصى لحجم لوح التغذية |
1600x2800 ملم |
| الحد الأدنى لحجم لوح التغذية | 450x850 ملم |
| منطقة الطباعة القصوى | 1600x2800 ملم |
| سمك اللوح القياسي | 3.2-7.2 مم |
| سمك الورق المقوى المكيَّف |
3-12 ملم |
| دقة الطباعة | ± 0.5 مم |
| دقة الشق | ± 1.5 مم |
| دقة قطع القوالب | ± 1.5 مم |
يمكن اختيار التكوينات المختلفة وفقًا لاحتياجات المستخدمين المختلفة ؛(يمكنك اختيار أي مجموعة من 1-5 ألوان للطباعة ، والتقطيع ، وإبزيم التثقيب ، والقطع بالقالب والتكديس).
