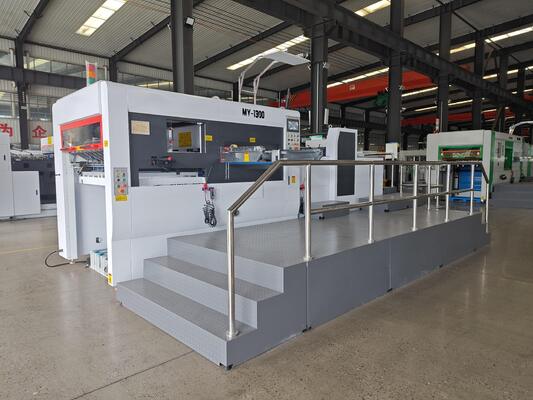

آلة قطع وتجعيد القوالب الأوتوماتيكية MY1300 مع وحدة تغذية حافة الرصاص
| وصف |
1.وحدة تغذية حافة الرصاص (تحت وحدة تغذية الشفط)
1) مجهزة بوحدة تغذية حافة الرصاص، يمكنها منع تلف الورق المقوى بواسطة العجلات السوداء.
2) يمكن لمشغل مؤازر مستقل ضمان إرسال الورق المقوى إلى الموضع الصحيح وتجنب الاصطدام بالورق
3) تعمل مروحة الشفط ذات الطاقة الكبيرة ونظام الرياح المعدل لصندوق مموج 3-9 مم.
2.طاولة التغذية
1) عجلات فرشاة قابلة للتعديل وعجلات ضغط لضمان وضع دقيق للدخول إلى الوضع الأمامي والجانبي.
2) وضع الدفع والسحب المتقدم للتسجيل يمكن أن يضمن دقة قطع القالب.
3) يمنع نظام الكشف عن الوضع الأمامي للضوء Rikko تحرك الورق المائل في الجسم الرئيسي.
4) يتم التحكم في رفع إطار عجلة الفرشاة بواسطة الأسطوانة. سهل التشغيل.
3. الجسم الرئيسي
1. اعتماد نظام تشحيم مركزي أوتوماتيكي وإعداد نظام تشحيم السلسلة الرئيسية بواسطة HMI.
2. نظام امتصاص الصدمات ذو التصميم الحاصل على براءة اختراع يمكن أن يطيل عمر الجسم الرئيسي ويزيد الضغط.
3. يمكن لعلبة التروس المتقطعة المصنوعة في تايوان ضمان التسجيل الدقيق وتقليل هجوم القابض.
4. قسم التجريد
1) هيكل الحركة المزدوج مع إطار التجريد العلوي والسفلي يسهل تغيير القالب.
2) نموذج diecutter للذكور / الإناث متاح لكرتون مختلف.
3) تطابق مع نظام التسجيل المركزي في منطقة القطع، يوجد نفس النظام في قسم التجريد. المواضع الدقيقة يمكن أن تزيد من كفاءة الإنتاج.
4) نظام إزالة النفايات من الحافة الأمامية للقابض لزيادة كفاءة الإنتاج.
5. جزء القطع ونظام التسليم
1) تم تثبيت مطاردة Diecutting بدقة بواسطة نظام القفل الهوائي.
2) يتم وضع لوحة القطع داخل وخارج جهاز تعويم الهواء.
3) يمكن لنظام القابض الكهربائي للسلسلة الرئيسية أن يضمن ثبات السلسلة عند توقفها بسرعة عالية.
4) يتم تشحيم السلسلة الرئيسية وسلسلة المساعدة بشكل دوري بواسطة PLC.
5) نافذة الحماية للقطع يمكن أن تحافظ على نظافة الجسم الرئيسي.
6) تضمن قضبان القابض المصنوعة من سبائك الألومنيوم خفيفة الوزن والمتينة مع سلسلة Renold UK أو IWIS GERMANY الدقة.
6. جزء جمع الورق
1) محاذاة الورق للخلف، محاذاة الورق للجانب لضمان تغذية الورق تلقائيًا بشكل منظم، هيكل آلة تجميع الورق بسيط، تشغيل سريع. يتم ضبط ورق المحاذاة الخلفي بالكهرباء، وهو أسرع ثلاث مرات من التشغيل اليدوي، وتكون العملية بسيطة ومريحة. يمكن للمشغل مراقبة ورق المحاذاة الخلفي أمام الماكينة. يتم تجهيز ورق المحاذاة الخلفي بمفتاح كشف مزدوج لمراقبة الورق بالترتيب. يمكن أيضًا أخذ عينات عند تشغيل الماكينة. سيتم التنبيه تلقائيًا عندما يصل جمع الورق إلى الأمر لتذكير المشغل باستبدال منصة تجميع الورق.
2) الورق الكمي: يمكن ضبط القيمة التعسفية من 10 إلى 9999، وسيتم إيقاف تشغيله تلقائيًا عندما تصل الورقة إلى القيمة المحددة.
| حدود |
| أناتيم | حدود |
| نموذج | بي-1300 |
| نوع القطع بالقالب | قطع القالب المسطح المضغوط (الجانب السفلي متحرك بينما الجانب العلوي غير متحرك) |
| الحد الأقصى لحجم نقل الورق | 1320*980 ملم |
| الحد الأدنى لحجم نقل الورق | 400*380 ملم |
| الحد الأقصى لحجم قطع القالب | 1300*960 ملم |
| الحد الأدنى لحجم القابض | 6-8 ملم |
| أقصى ضغط قطع القالب | 350 نيوتن/سم² |
| معالجة الورق |
لوح مموج: 1-10 ملم |
| أقصى سرعة قطع القالب | 5000 ورقة/ساعة |
| الحد الأقصى لارتفاع كومة التغذية | 1400 ملم (فوق المستوى) |
| الحد الأدنى لارتفاع كومة التغذية | 1250 ملم (فوق المستوى) |
| قوة المحرك الرئيسي | 11 كيلو واط |
| إجمالي الطاقة | 27 كيلو واط |
| الوزن الإجمالي | 18 ت |
| التعبئة والشحن |
1. يعتمد التغليف المقاوم للرطوبة والصدمات وهو مناسب للطرق الطويلة.
2. النقل والظروف الجوية المختلفة. مجموعة كاملة من الصيانة والتشغيل.
3. يتم تضمين الأدلة.
