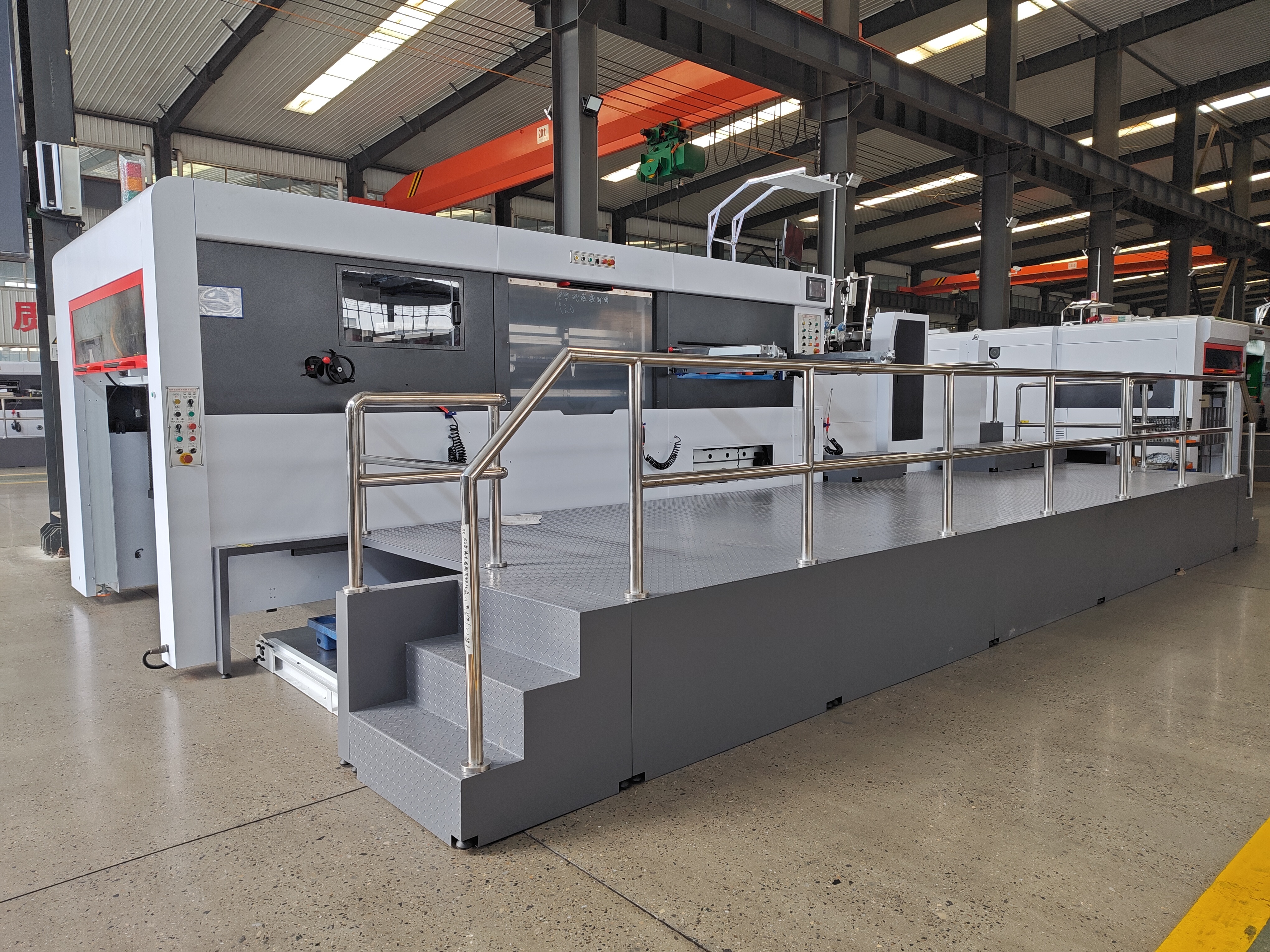

آلة القطع والتقطيع الأوتوماتيكية بالكامل MYQ1500 المزودة بمغذّي الحافة الأمامية
| الوصف |
أ. جزء التغذية والتجميع
1. يمكن لمغذّي الحافة الأمامية الإضافي التعامل مع ألواح الكرتون المموج السميكة.
2. في منتصف الرأس، تم تركيب شاشة، يمكن للعامل رؤية الخلف بسهولة.
3. تصميم كومة الورق المسبق ومنصة هوائية خاصة يمكن أن توفر الكثير من الوقت.
4. نظام أخذ العينات غير المتوقف يمكنه فحص اللوح بدقة دون إيقاف الماكينة.
ب. جزء التموضع
1. عجلات فرشاة إضافية وعجلات ضغط للورق الرقيق وألواح الكرتون المموج أثناء التشغيل.
2. نظام دفع وسحب متقدم للتسجيل يمكن أن يضمن دقة القطع بالقالب.
3. نظام كشف الضوء الأمامي من ريكو يمنع انزلاق الورق المائل إلى الجسم الرئيسي.
ج. الجسم الرئيسي
1. اعتماد نظام تزييت مركزي أوتوماتيكي وتعيين نظام تزييت السلسلة الرئيسية بواسطة HMI.
2. نظام امتصاص الصدمات بتصميم حاصل على براءة اختراع يمكن أن يطيل عمر الجسم الرئيسي ويزيد الضغط.
3. صندوق التروس المتقطع المصنوع في تايوان يمكن أن يضمن التسجيل الدقيق ويقلل من هجوم الماسك.
د. جزء القطع بالقالب ونظام التسليم
1. يتم تثبيت مطاردة القطع بالقالب بدقة بواسطة نظام قفل هوائي.
2. يتم إدخال وإخراج لوحة القطع بالقالب بواسطة جهاز طفو هوائي.
3. نظام القابض الكهربائي للسلسلة الرئيسية يمكن أن يضمن ثبات السلسلة عند توقفها بسرعة عالية.
4. يتم تزييت السلسلة الرئيسية والسلسلة المساعدة بشكل دوري يتم التحكم فيه بواسطة PLC.
5. نافذة حماية القطع بالقالب يمكن أن تحافظ على نظافة الجسم الرئيسي.
6. قضبان ماسك من سبائك الألومنيوم خفيفة الوزن ومتينة مع سلسلة من Renold UK أو IWIS GERMANY تضمن الدقة.
هـ. جزء تجميع الورق
1. محاذاة الورق الخلفية، محاذاة الورق الجانبية لضمان تغذية الورق الأوتوماتيكية بشكل منظم، هيكل آلة تجميع الورق بسيط، تشغيل سريع. يتم تعديل محاذاة الورق الخلفية كهربائيًا، أسرع بثلاث مرات من التشغيل اليدوي، التشغيل بسيط ومريح. يمكن للمشغل مراقبة محاذاة الورق الخلفية في مقدمة الماكينة. تم تجهيز محاذاة الورق الخلفية بمفتاح كشف مزدوج لمراقبة الورق بالترتيب. يمكنها أيضًا أخذ عينات أثناء تشغيل الماكينة. ستصدر إنذارًا تلقائيًا عندما يصل تجميع الورق إلى الطلب لتذكير المشغل باستبدال منصة تجميع الورق.
2. ورق كمي: يمكن تعيين قيمة عشوائية من 10 إلى 9999، وسيتم إيقاف التشغيل تلقائيًا عند وصول الورق إلى القيمة المحددة.
| الموديل |
| البندالمعلمات | الموديل |
| MYQ1500 | نوع القطع بالقالب |
| قطع مسطح بالضغط (الجانب السفلي متحرك بينما الجانب العلوي ثابت) | أقصى حجم لنقل الورق |
| 1510*1120 مم | أدنى حجم لنقل الورق |
| 400*380 مم | أقصى حجم للقطع بالقالب |
| 1490*1100 مم | أدنى حجم للماسك |
| 6-8 مم | أقصى ضغط للقطع بالقالب |
| 380 نيوتن/سم² | الورق المعالج |
| كرتون مموج: 1-10 مم |
أقصى سرعة للقطع بالقالب |
| 5000 ورقة/ساعة | أقصى ارتفاع لكومة التغذية |
| 1400 مم (فوق المستوى) | أدنى ارتفاع لكومة التغذية |
| 1250 مم (فوق المستوى) | قوة المحرك الرئيسي |
| 11 كيلو واط | إجمالي الطاقة |
| ~27 كيلو واط | الوزن الإجمالي |
| ~20 طن | الحجم الكلي |
| 12430*4560*2560 |
ممالتعبئة والشحن |
| 1. تعتمد على تغليف مقاوم للرطوبة والصدمات مناسب للطرق لمسافات طويلة. |
2. النقل وظروف الطقس المختلفة. مجموعة كاملة من الصيانة والتشغيل.
3. يتم تضمين الأدلة.
