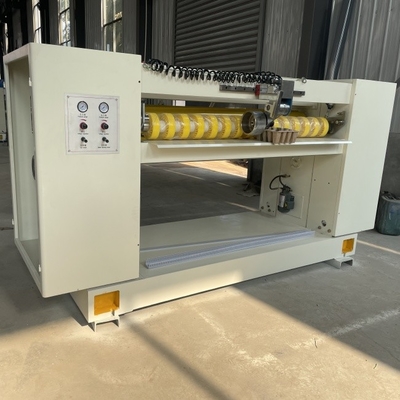

NC القطع لخط إنتاج الورق المقوى المموج قطع الورق المقوى بدقة

NC-100 السكاكين المتعرجة للقطع NC

آلة قطع الورق المموج، المعروفة أيضًا باسم آلة القطع، تقع ضمن فئة آلات معالجة الورق المقوى. داخل خط إنتاج الورق المقوى،آلة قطع الورق المموجة هي المعدات المستخدمة لقطع الورق المقوى إلى منتجات جاهزةأدائها التقني وتعديل المعدات يؤثر بشكل مباشر على دقة حجم القطع النهائي ، سواء كانت التجاعيد تتحطم ،والسلاسة والمظهر من حواف القطع من الورق المقوى النهائي.

آلة قطع الورق المموجة هي واحدة من الآلات المستقلة الأساسية في خط إنتاج الورق المقوى المموج.هناك نوعان من آلات القطع العرضي على أساس طريقة التحكم في النقل: آلات القطع العرضي الميكانيكية وآلات القطع العرضي التي يتم التحكم بها بواسطة الكمبيوتر.لقد قطعوا الورق المقوى عن طريق التحكم في دوران عمود السكين بناء على الطول المحدد مسبقاجنبا إلى جنب مع ناقل نقل ميكانيكي دقيق، هذه الآلات يمكن أن تبقي أخطاء القطع في نطاق ± 1mm.أجهزة القطع العرضي التي يتم التحكم بها بواسطة الكمبيوتر تشمل أجهزة القطع العرضي بالسكين المتعرج وأجهزة القطع العرضي بالسكين المستقيمأجهزة القطع الشعبية للسكاكين المدارية أكثر ملاءمة للقطع السريع للكرتون الكثيف ، مما يوفر قطع سلسة ومدة حياة أطول للشفرة.

الاستخدام والخصائص:

1. سرعة التصميم: 100-150m/min؛ العرض الفعلي: 1400-2200mm

2. يمكنه تخزين 200 مجموعة من الطلبات، مما يسمح بتغييرات سريعة ودقيقة في مواصفات قطع الورق دون إيقاف الآلة.ويمكن أيضا أن تكون متصلة بشبكة كمبيوتر لإدارة الإنتاج مريحة.

3. يتم تصنيع أدوات محرك عمود السكين من مادة الصلب المدبرة بدقة مع التخفيف عالية التردد ، لتحقيق نقل خال من ردود الفعل.يتم استخدام طرق الاتصال المتقدمة السلسة لتحقيق دقة عالية في الإرسال.

4. تتميز شفرات آلة القطع العرضية بتركيب شفرة مستديرة من الفولاذ مع شكل شفرة أسنان المنشار. يؤدي القطع النوع المقص إلى الحد الأدنى من قوة القطع وطول عمر الشفرة.

5. تستخدم كل من عجلات تغذية الورق الأمامية والخلفية طريقة ورق الضغط للدراجات الشمسية ، مما يضمن نقل سلس ومتساوٍ دون إتلاف اللوحة أو التسبب في انسدادات.

6. هذه الآلة تستخدم الكبح التجديدي (الكبح غير المستهلك للطاقة) ، مما يؤدي إلى انخفاض استهلاك الطاقة أثناء الإنتاج.متوسط استهلاك الطاقة هو ثلث آلة قطع NC العادية، وتوفير أكثر من 70٪ وتحقيق أهداف توفير التكاليف.

الخصائص الوظيفية:

• جميع أدوات هذه الآلة مصنوعة من الصلب عالي الجودة، مما يضمن انتقال سلس، ضجيج منخفض، ومدة حياة طويلة.
• يسمح الهيكل المتقدم لحامل الشفرة بتعديل سهل ، مع معالجة عمود السكين للتوازن الساكن والتشغيل السلس.
• آلية نقل الجهاز تستخدم مضخة التشحيم للتشحيم الدائر.
• مجهزة بنظام كمبيوتر من الجيل الجديد من تايوان أو ألمانيا، وتقدم أداء ممتاز وتشغيل طويلا خال من المشاكل.
• يمكن للمستخدمين الاختيار بين الشفرات المستوردة والمنتجة محلياً.
• مناسبة لخطوط إنتاج الكرتون المموج مع ثلاث أو خمس أو سبع طبقات.

السمة الهيكلية:

• يمكنه تخزين 200 وحدة من الطلبات، واستبدال مواصفات القطع بسرعة ودقة، وتغيير الطلبات دون توقف، وتمكين أجهزة الكمبيوتر المتصلة بالشبكة لتسهيل إدارة الإنتاج.
• معدات القيادة للعمود السكينية هي صلبة بالتحفيز من الصلب المُصنع بدقة، ناقل بدون رد فعل، اتصال متقدم بدون مفتاح، دقة نقل عالية.
• آلة القطع تعتمد التركيب المتداخل للسكين الصلب الأمامي للسكين ، سكين متسلسل ، مقص ، مقص ، قوة القطع ، عمر الشفرة الطويل
• حول أدوات الغذاء تستخدم الشمس أدوات الطلاء طريقة، التسليم السلس، والضغط بالتساوي، سهلة لسحق لوحة لوحة أو تسبب انسداد
• هذا النموذج هو تخزين طاقة الكبح (الكبح غير الديناميكي) ، لذلك استهلاك الطاقة في عملية الإنتاج، متوسط استهلاك الكهرباء هو 1/3 من آلة قطع NC العادية،توفير أكثر من 70% من الطاقة للوصول إلى هدف توفير المال.
• قابلة للتعديل بدقة بدون عجلات فجوة لضمان التشغيل الدقيق للشفرة، وتوازن التشغيل.
• استخدام مضخة زيت مستقلة ومصفح مع توزيع النحاس اثنين في كل موقف التروس زيت، التشحيم والتبريد
• طواحين السكين: مادة صلبة مزورة عالية الجودة، متوازنة، مع استقرار جيد.

معايير قطر العجلة:

• الصليب على محور السكين المسافة المركزية: ¢ 216mm
• قبل قطر الدوار السفلي ¢ 156mm
• بعد قطر الدوار السفلي: ¢156mm
• القطر الأمامي للوصلة: ¢70mm
• القطر الأمامي للوصلة: ¢70mm

صورة تفاصيل الجهاز

شركتنا

تغليف المنتج
