NC-100 السكاكين المتعرجة للقطع NC

آلة قطع الورق المموج، المعروفة أيضًا باسم آلة القطع العرضي، تقع ضمن فئة آلات معالجة الورق المقوى.آلة قطع الورق المموجة هي المعدات المستخدمة لقطع الورق المقوى إلى منتجات جاهزةأدائها التقني وتعديل المعدات يؤثر بشكل مباشر على دقة حجم القطع النهائي ، سواء كانت التجاعيد تتحطم ،والسلاسة والمظهر من حواف القطع من الورق المقوى النهائي.

آلة قطع الورق المموجة هي واحدة من الآلات المستقلة الأساسية في خط إنتاج الورق المقوى المموج.هناك نوعان من آلات القطع العرضي على أساس طريقة التحكم في النقل: آلات القطع العرضي الميكانيكية وآلات القطع العرضي التي يتم التحكم بها بواسطة الكمبيوتر.لقد قطعوا الورق المقوى عن طريق التحكم في دوران عمود السكين بناء على الطول المحدد مسبقاجنبا إلى جنب مع ناقل نقل ميكانيكي دقيق، هذه الآلات يمكن أن تبقي أخطاء القطع في نطاق ± 1mm.أجهزة القطع العرضي التي يتم التحكم بها بواسطة الكمبيوتر تشمل أجهزة القطع العرضي بالسكين المتعرج وأجهزة القطع العرضي بالسكين المستقيمأجهزة القطع الشعبية للسكاكين المدارية أكثر ملاءمة للقطع السريع للكرتون الكثيف ، مما يوفر قطع سلسة ومدة حياة أطول للشفرة.

السمة الهيكلية:

• يمكنه تخزين طلبات 200 وحدة، واستبدال مواصفات القطع بسرعة ودقة، وتغيير الطلبات دون توقف، وتمكين أجهزة الكمبيوتر المتصلة بالشبكة لتسهيل إدارة الإنتاج.
• معدات القيادة للعمود السكينية هي صلبة بالتحفيز من الصلب المُصنع بدقة، ناقل بدون رد فعل، اتصال متقدم بدون مفتاح، دقة نقل عالية.
• آلة القطع تعتمد التركيب المتداخل للسكين الصلب الأمامي للسكين ، سكين متسلسل ، مقص ، مقص ، قوة القطع ، عمر الشفرة الطويل
• حول أدوات الغذاء تستخدم الشمس أدوات بطاقة الطريق، التسليم السلس، الضغط بالتساوي، سهلة لسحق لوحة لوحة أو تسبب انسداد
• هذا النموذج هو تخزين طاقة الكبح (الكبح غير الديناميكي) ، لذلك استهلاك الطاقة في عملية الإنتاج، متوسط استهلاك الكهرباء هو 1/3 من آلة قطع NC العادية،توفير أكثر من 70% من الطاقة للوصول إلى هدف توفير المال.
• قابلة للتعديل بدقة بدون عجلات فجوة لضمان التشغيل الدقيق للشفرة، وتوازن التشغيل.
• استخدام مضخة زيت مستقلة ومصفح مع توزيع النحاس اثنين في كل موقف التروس زيت، التشحيم والتبريد
• طواحين السكين: مادة صلبة مزورة عالية الجودة، متوازنة، مع استقرار جيد.

معايير قطر العجلة:

• الصليب على محور السكين المسافة المركزية: ¢ 216mm
• قبل قطر الدوار السفلي ¢ 156mm
• بعد قطر الدوار السفلي: ¢156mm
• القطر الأمامي للوصلة: ¢70mm
• القطر الأمامي للوصلة: ¢70mm

ملاحظة: بعد كل ما تم طحن أدوات، الكروم الصلبة مطلية في (على ما عدا تحت عمود السكين) التعامل

محركات الطاقة والمعايير الكهربائية:

• قوة المحرك الرئيسي:18.5 كيلوواط الخدمة المتزامنة التيار المتردد كامل
• قبل وبعد تغذية طاقة المحرك:3KW ((تحكم التردد)
• قوة محرك مضخة زيت التشحيم:0.25 كيلوواط

الأجزاء المشتراة بشكل رئيسي والمواد الخام والمصدر:

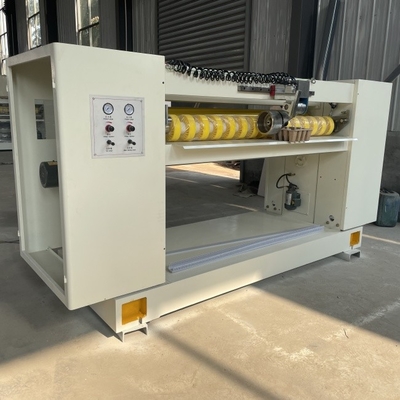

صورة تفاصيل الجهاز
