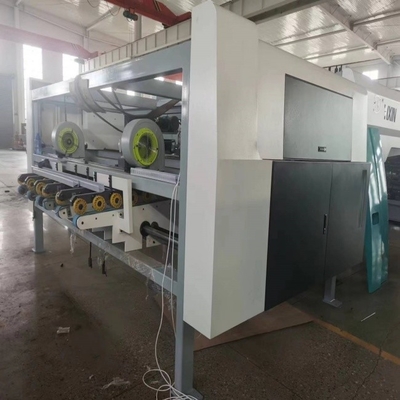

FFG Flexo الطباعة طي الصندوق صناعة الصندوق عالية التردد آلة تصحيح

خط إنتاج الكرتون المصمغ القابل للطي



أقصى سرعة تشغيل: 350 م/دقيقة

أقصى سرعة للتغليف: 20 حزمة/دقيقة


الغرض والميزات:

• نظام التحكم CNC، عرض الأخطاء، التحكم في الإنتاج، الصيانة عن بعد.
• نظام الكشف وتحديد المواقع التلقائي، نظام محرك تحميل سريع للوحة، تغيير سريع للوحة.
• صندوق الغبار الموسع، جهاز مضاد للكهرباء الساكنة، مجموعة الغبار المركزية، حماية الضغط، إزالة الغبار بشكل فعال.
• يعتمد التروس الأرضية الدقيقة من سبائك الصلب لنقل عجلة الشفط والقيادة لضمان الدقة وطول العمر.
• "التشكيل والشق" ذو المقعد المزدوج مع نظام توجيه وتنظيم دقيق للعجلات، وسلك مقاوم للانفجار، وتأثيرات طي وتشكيل ممتازة.
• نظام تجميع وإعادة تدوير الورق عالي السرعة "لأعلى ولأسفل"، مما يحمي من تآكل السطح، وكفاءة إنتاجية عالية.
• المكونات الكهربائية، محامل نقل الحركة، وما إلى ذلك، تستخدم علامات تجارية عالمية، معتمدة من قبل CE الأوروبية.

وحدة إخراج العد:

• نظام التجميع "لأعلى ولأسفل" للحماية الفعالة من تآكل السطح، وقدرة عالية على التكيف مع الإنتاج.
• تصحيح الصندوق عالي التردد، إسقاط الورق بمساعدة المروحة، التسطيح الهوائي، النقل الدائري.
• محرك متعدد المؤازرة يتحكم بسرعة عالية في نظام تجميع وإعادة تدوير التراص، مما يضمن إنتاجية عالية.
• مخرج الحزام الناقل لوحدة العد، مساعدة بكرة ضغط الورق، فجوة الورق القابلة للتعديل كهربائيًا.
• تعديل كهربائي للحركة الأفقية لحساب وحدة الإخراج.

وحدة الطي:

• ذراع جسر صندوقي ممتد عالي القوة قابل للطي لضمان دقة الطي والثبات عالي السرعة.
• يستخدم نظام الحركة الجانبية المتزامن للدليل الخطي، مع دعم جسر عالي القوة في المنتصف من أجل إزاحة سلسة.
• نظام أسطوانة توجيه مرن مع خلوص قابل للتعديل، يحمي من أضرار الضغط، ويحل مشكلات انحشار الورق بشكل فعال.
• نظام عجلة توجيه تشكيل قابلة للطي، مع قضبان توجيه للمساعدة، تأثير طي جيد مع نقل تثبيت الحزام العلوي والسفلي.
• ناقل الحركة بحزام الشفط الخلفي، محرك مستقل على كلا الجانبين لتصحيح الانحرافات بشكل فعال.

وحدة النقل:

• تحكم مرتبط بالتحكم الرقمي الحاسوبي، تعديل مريح وسريع.
• جهاز أسطوانة ضغط توجيه مرن، ناقل حركة لقط الحزام العلوي والسفلي.
• أجهزة إزالة الحطام المتعددة: سكين الهواء، الفرشاة، الفرشاة الدوارة الكهربائية، تأثير ممتاز لإزالة الحطام.
• نظام لصق قابل للتعديل بدرجة حرارة ثابتة، يحافظ على درجة حرارة ثابتة للغراء للحصول على خصائص ربط مثالية.
• نظام عجلة غراء كبير بفتحة شبكية، لصق ثابت، كمية صمغ يمكن التحكم فيها، موضع قابل للتعديل كهربائيًا.

ميزات المعدات:

• مقدمة
• 1. يمكن نقل جميع سيور نقل الورق بشكل مستقل. سيور نقل الورق مُجهزة بعجلات ضغط الورق، والمراوح، والفرش لتنظيف نفايات الورق إلى أقصى حد. جهاز عجلة التوجيه، ناقل الحركة العلوي والسفلي بالحزام. المشي الكهربائي على اليسار واليمين، سهل ضبط الحجم
• 2. عجلة اللصق: مصنوعة من الفولاذ المقاوم للصدأ، أكثر متانة ومقاومة للتآكل. قادوس الغراء مُجهز بموجهات خطية، مما يجعل تعديل الموضع أكثر ملاءمة ودقة.
• 3. الجزء القابل للطي: الوظيفة الرئيسية هي طي الكرتون للأسفل، واستخدام لوحة التصحيح لتصحيح خط الضغط للمرة الثانية لطي الكرتون في صندوق قياسي.
• 4. لتنظيف القوالب، إذا لم يتم تنظيف جزء الكشط والجزء القابل للطي، فسيتم تنظيف قصاصات الورق المهملة مرة أخرى.

• 5. اضرب الأجزاء معًا: اضرب النقاط معًا وادفعها للخارج بالرقم الدقيق من خلال العد الضوئي والعد والتصحيح.
• 6. جزء الإخراج: بعد الدفع للخارج، يضغط حامل الورق أعلاه بسلاسة للإخراج.

التكوين الميكانيكي لقسم التعبئة والتغليف:

(1)، المخفض تايتشو هاولي

(2)، اسطوانة AirTAC، صمام الملف اللولبي

(3)، عمود نقل الطاقة في قوانغدونغ دافي

(4)، تحمل هاربين

التكوين الكهربائي:

(1)، باناسوني بي إل سي

(2)، قواطع سيمين

(3)، زر شنايدر

(4)، تحويل التيار الكهربائي: تايوان يعني جيدا

(5)، التبديل الكهروضوئي Beifuning

(6)، تتابع اومرون

(7) واجهة الإنسان والآلة كونلون تونجتاي

• 8. لوحة التحكم. يعتمد التحكم PLC وله وظائف مثل التصفير والذاكرة. (يمكن اختيار PLC مع التحكم بشاشة اللمس)
• 9. لوحة التحكم لكل حركة للآلة تتحكم في الحركة اليسرى واليمنى، صعود وهبوط لوح الورق، إلخ.
