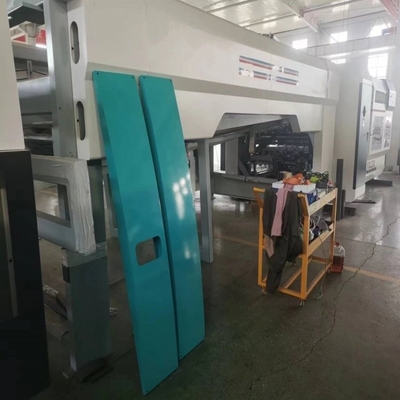

خط إنتاج كرتون الصمغات المنسدبة
حاسوب التحكم الرئيسي PLC: Panasonic
الشاشة الملموسة: كونلون تونغتاي
إمدادات الطاقة التبديلية: متوسط جيد
محول تردد: دلتا
رله متوسطة: أومرون
مفكّك الدوائر: سيمنز
جهة الاتصال: سيمنز
مفتاح الكهرباء الضوئية:
بلوك المحطة: تشينت
مبدأ العمل
يتم ربط قسم لصق الكرتون و قسم الطباعة و قطع المطبوعة و استخدامه و تشغيله بشكل متزامن بحيث يتم طباعة الورق المقوىيمكن أن تدخل بسلاسة إلى قسم لصق الكرتونيتم توصيل آلة التكليف بقطاع لصق الكرتون. عندما يكتمل الكرتون التكليف والطي والتصحيح ، يتم نقل الحزم إلى آلة التكليف.عازل العبوة لديه جهاز استشعار الكهرباء الضوئية وينقل الإشارة إلى PLCتحكم اللوحة التحكمية في تشغيل كل جزء من عازل الحرارة.
ممعايير الاكين
السرعة القصوى:320 متر/دقيقة
الحد الأقصى لعدد الطرود التي تم إطلاقها:20 حزمة
الحجم الأقصى للكرتون:700 ملم*500 ملم
الحد الأدنى لحجم الورق المقوى:195ملم*105ملم
الحد الأقصى لعرض الورق المقوى (بما في ذلك الغطاء المتحرك):1100ملم
الحد الأدنى لسرعة الورق المقوى (بما في ذلك غطاء التأرجح):240ملم
الحد الأقصى لارتفاع التراص:350ملم
الحد الأدنى لارتفاع التراص:80ملم
الكمية القصوى لكل علبة:50 قطعة
الحد الأدنى للكميات في الحزمة:10 قطع
الحزام:سيجلين (المشاريع المشتركة بين الصين وألمانيا)
| النموذج | 2400النموذج | 2600النموذج | 2800النموذج | 2000النموذج |
| الحجمA ((ملم) | 80-660 | 80 ¢660 | 80-660 | 80-660 |
| الحجمB ((ملم) | 470-2400 | 600 ¢ 2600 | 600-2800 | 600-2000 |
| الحجمC ((ملم) | 130-660 | 165 ¥660 | 165-660 | 135-660 |
| الحجمD ((ملم) | 170-1050 | 2401200 | 240-1200 | 200 إلى 1000 |
| مساحة التثبيت ((ملم) | 10-3m | 10.5-3.5m | 10.5-3.7م | 10-3.5 متر |
| القوة(كيلوواط) | 8 كيلوواط | 8 كيلوواط | 8 كيلوواط | 8 كيلوواط |
| الوزن الإجمالي(ت) | 5T | 5.5T | 5.5T | 5.5T |
هذه الآلة يمكن معالجة 2-8 مم ثلاث طبقات وخمس طبقات الورق المقوى المموجة
مخطط الصيانة و التشحيم
بالنسبة للمناطق المميزة في الصورةانتبه إلى التزود بالوقود والصيانة بانتظام "مرة كل نصف شهر" لضمان التشغيل الطبيعي للآلة ومدة خدمة أطول للآلة.
مخطط الأساس
المرفق 1
البنود التي يجب أن يعدها المشتري:
1عندما تصل الآلة، جهز الشاحنة، خمسة إلى ثمانية أطنان، شوكة طويلة.
2أعدوا المواقع ذات الصلة
3جهّز سلك الطاقة الرئيسي، الغاز.
4مساعدة من أفراد الأمن
5جهز الكرتون واختبر الآلة في أي وقت
المرفق2
التشغيل الآمن:
1قبل البدء في العمل، يجب عليك ارتداء ملابس العمل وحذاء العمل، وتثبيت الأزرار والأصفاد، وعدم وضع أشياء في جيوبك من السهل أن تسقط.
2بعد وصول الطاقم إلى العمل ، تحقق من عدم وجود أشخاص أو حطام في نطاق تشغيل المعدات. يجب أن تكون الغطاء الوقائي على المعدات سليمة ولا تكون فضفاضة.
3قبل تشغيل المعدات ، يجب أن يرن الجرس وينطلق الإنذار. فقط بعد إعادة تأكيد عدم وجود أي شخص في نطاق تشغيل المعدات يمكن تشغيلها.
4عندما تكون المعدات قيد التشغيل، يحظر بشدة لمس جميع الأسطح العاملة بالأيدي، ولا يسمح بالصيانة والمسح.ليس مسموحاً به أن يعبر الأجزاء العاملة.
5يجب على أفراد الطاقم الالتزام بدقة بمناصبهم وفقاً لتقسيم العمل، ويحظر عليهم تخطي المناصب أو ترك المناصب دون إذن.يجب عليهم دائما الانتباه إلى تشغيل المعدات.
6عندما تكون المعدات قيد التشغيل، يحظر بشدة لمس جميع الأسطح العاملة بالأيدي، ولا يسمح بالصيانة والمسح.ليس مسموحاً به أن يعبر الأجزاء العاملة.
7يجب على أفراد الطاقم الالتزام بدقة بمناصبهم وفقاً لتقسيم العمل، ويحظر عليهم تخطي المناصب أو ترك المناصب دون إذن.يجب عليهم دائما الانتباه إلى تشغيل المعدات.
إذا تم العثور على أي تشوه، اغلق الآلة على الفور.
8أثناء العمل، لا يسمح لأحد باللعب حول المعدات أو إصدار أصوات عالية.
9. يجب الحفاظ على مكان العمل نظيفًا وسلسًا أثناء عملية العمل. تأكد من عدم وجود فوضى حول الجهاز. يجب وضع الأدوات والأجزاء في أماكن محددة.
10يجب أن يكون مشغل هذه الآلة على دراية بوظائف ومواقع الأزرار الرئيسية للمعدات. في حالة وقوع حادث، يمكن لأي شخص الضغط على مفتاح التوقف الطارئ.
