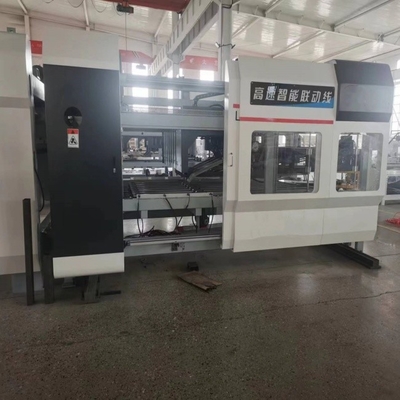

خط إنتاج بطاقات الكرتون المنسوجة الصلبة السريعة

خط إنتاج كرتون الصمغات المنسدبة

السرعة القصوى للقيادة: 350 متر/دقيقة

سرعة التعبئة القصوى:20حزم/دقيقة

خصائص المعدات:

• 1سرعة تشكيل الكرتون سريعة
• 2تغذية ورقة دقيقة عن طريق امتصاص الهواء
• 3- سيطرة جيدة على الحجم والحجم، ومقاومة قوية للنفايات.
• 4. تصحيح الانحراف الثانوي، القضاء تماما على فم مقص.
• 5-عدد دقيق
• 6الجزء المضرب يجعل الكرتون جيد التشكيل.
• 7-تراكم دقيق ونظيف
• 8إمدادات الغراء التلقائية، تطبيق غراء موحد، توفير الغراء، ووظيفة إنذار نقص الغراء.
• 9جهاز التحكم الرقمي عن بعد دقيق ومريح وسريع

• مقدمة

• 1. يمكن نقل جميع أحزمة نقل الورق بشكل مستقل. يتم تجهيز أحزمة نقل الورق بعجلات ضغط الورق والمروحة والفرشاة لتنظيف النفايات الورقية إلى أقصى حد ممكن.جهاز عجلة التوجيه، أعلى وأسفل حزام تشغيل التشغيل. الكهربائية يسار ويمين المشي، سهلة لضبط الحجم
• 2عجلة اللصق: مصنوعة من الفولاذ المقاوم للصدأ ، أكثر متانة ومقاومة للتآكل. تم تجهيز حمولة اللصق بأدلة خطية ، مما يجعل ضبط الموقف أكثر ملاءمة ودقة.
• 3الجزء المطوي: الوظيفة الرئيسية هي طي الكرتون إلى أسفل، واستخدام لوحة تصحيح لتصحيح خط الضغط للمرة الثانية لطي الكرتون في صندوق قياسي.
• 4لتنظيف القوالب، إذا لم يتم تنظيف الجزء المكشوف والجزء المطوي، سيتم تنظيف بقايا الورق مرة أخرى.

• 5ضغط على الأجزاء معًا: ضغط على النقاط معًا ، ودفعها إلى الخارج بعدد دقيق من خلال حساب الضوء والعد والتصحيح.
• 6. الجزء الخارجي: بعد الدفع خارج، حامل الورق أعلاه الضغط بسلاسة للخروج.

• 7إدارة التعبئة والتغليف: باستخدام تكنولوجيا الورق المضادة للدفع ، يتم مضاعفة سرعة رفع العمليات اليسرى واليمينية ، وتتوفر مسارات واحدة ومزدوجة.

التكوين الميكانيكي لقسم التعبئة والتعبئة:

(1) Taizhou Haoli مخفض

(2) أسطوانة AirTAC، صمام الكهربائي

(3) غوانغدونغ دوفي محرك نقل الطاقة

(4) حلبة هاربين

التكوين الكهربائي:

(1) PLC باناسونيك

(2) سيمانز

(3) زر شنايدر

(4) إمدادات الطاقة التبديلية: تايوان MEAN WELL

(5) ، مفتاح الكهرباء الضوئية

(6) ، رلاي أومرون

(7) واجهة الإنسان والآلة كونلون تونغتاى

• 8. لوحة التحكم؛ تعتمد تحكم PLC ولها وظائف مثل الصفر والذاكرة. (يمكن اختيار PLC جنبا إلى جنب مع التحكم بشاشة اللمس)
• 9التكوين الكهربائي:

حاسوب التحكم الرئيسي PLC: Panasonic

الشاشة الملموسة: كونلون تونغتاي

إمدادات الطاقة التبديلية: متوسط جيد

محول تردد: دلتا

رله متوسطة: أومرون

مفكّك الدوائر: سيمنز

جهة الاتصال: سيمنز

مفتاح الكهرباء الضوئية:

بلوك المحطة: تشينت

• 10لوحة التحكم لكل حركة للآلة تتحكم في الحركة اليسرى واليمينية، وارتفاع وسقوط لوحة الورق، الخ

مبدأ العمل

يتم ربط قسم لصق الكرتون و قسم الطباعة و قطع المطبوعة و استخدامه و تشغيله بشكل متزامن بحيث يتم طباعة الورق المقوىيمكن أن تدخل بسلاسة إلى قسم لصق الكرتونيتم توصيل آلة التكليف بمنطقة لصق الكرتون. عندما يكتمل الكرتون التكليف والطي والتصحيح، يتم نقل المواد إلى جهاز التكليف.عازل العبوة لديه جهاز استشعار الكهرباء الضوئية وينقل الإشارة إلى PLCتحكم اللوحة التحكمية في تشغيل كل جزء من عازل الحرارة.

اختيار قطع الغيار

1. إمدادات الغراء التلقائية ، التداول الغراء ، لا كسر الغراء ، لا حاجة إلى إضافة الغراء يدويا ، توفير الوقت والجهد. مناسبة لجميع أنواع الغراء.

2عجلة طلاء الغراء من الفولاذ المقاوم للصدأ ، مقاومة للتآكل ، مقاومة للاستعمال ، طلاء الغراء بالتساوي ، توفير الغراء ، كمية الغراء المستخدمة هي حوالي ثلث كمية الطلاء اليدوي.

3يتم تجهيز الجزء المطوي بمجموعة عجلات ضغط متعددة الممرات قابلة للتعديل ، مما يجعل طي الكرتون أكثر سلاسة واللصق أكثر جمالًا ودقة.

4. يصلح قسم العد تراكم الكرتون ، والترتيب والإخراج آمنة ومستقرة ودقيقة وخالية من الأخطاء. يتم التحكم بها رقميًا وسهلة التشغيل.يمكن إدخال دون إيقاف الجهاز.

ممعايير الاكين

السرعة القصوى:320 متر/دقيقة

الحد الأقصى لعدد الطرود التي تم إطلاقها:20 حزمة

الحجم الأقصى للكرتون:700 ملم*500 ملم

الحد الأدنى لحجم الورق المقوى:195ملم*105ملم

الحد الأقصى لعرض الورق المقوى (بما في ذلك الغطاء المتحرك):1100ملم

الحد الأدنى لسرعة الورق المقوى (بما في ذلك غطاء التأرجح):240ملم

الحد الأقصى لارتفاع التراص:350ملم

الحد الأدنى لارتفاع التراص:80ملم

الكمية القصوى لكل علبة:50 قطعة

الحد الأدنى للكميات في الحزمة:10 قطع

الحزام:سيجلين (المشاريع المشتركة بين الصين وألمانيا)

بالنسبة للمناطق المميزة في الصورةانتبه إلى التزود بالوقود والصيانة بانتظام "مرة كل نصف شهر" لضمان التشغيل الطبيعي للآلة ومدة خدمة أطول للآلة.

مخطط الأساس
