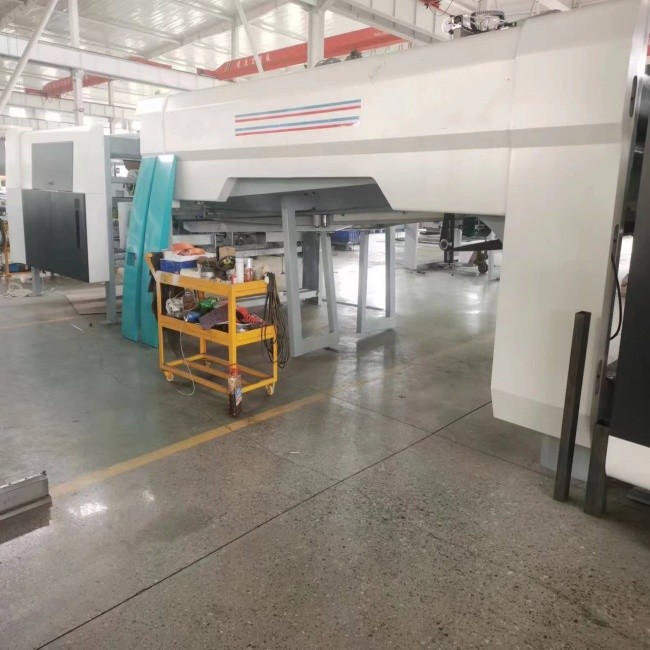

خط إنتاج الكرتون 350m في الدقيقة

خط إنتاج كرتون الصمغات المنسدبة

السرعة القصوى للقيادة: 350 متر/دقيقة

سرعة التعبئة القصوى:20حزم/دقيقة

خصائص المعدات:

• 1سرعة تشكيل الكرتون سريعة
• 2تغذية ورقة دقيقة عن طريق امتصاص الهواء
• 3- سيطرة جيدة على الحجم والحجم، ومقاومة قوية للنفايات.
• 4. تصحيح الانحراف الثانوي، القضاء تماما على فم مقص.
• 5-عدد دقيق
• 6الجزء المضرب يجعل الكرتون جيد التشكيل.
• 7-تراكم دقيق ونظيف
• 8إمدادات الغراء التلقائية، تطبيق غراء موحد، توفير الغراء، ووظيفة إنذار نقص الغراء.
• 9جهاز التحكم الرقمي عن بعد دقيق ومريح وسريع

• مقدمة

• 1. يمكن نقل جميع أحزمة نقل الورق بشكل مستقل. يتم تجهيز أحزمة نقل الورق بعجلات ضغط الورق والمروحة والفرشات لتنظيف النفايات الورقية إلى أقصى حد ممكن.جهاز عجلة التوجيه، أعلى وأسفل حزام تشغيل التشغيل. الكهربائية يسار ويمين المشي، سهلة لضبط الحجم
• 2عجلة اللصق: مصنوعة من الفولاذ المقاوم للصدأ ، أكثر متانة ومقاومة للتآكل. تم تجهيز حمولة اللصق بأدلة خطية ، مما يجعل ضبط الموقف أكثر ملاءمة ودقة.
• 3الجزء المطوي: الوظيفة الرئيسية هي طي الكرتون إلى أسفل، واستخدام لوحة تصحيح لتصحيح خط الضغط للمرة الثانية لطي الكرتون في صندوق قياسي.
• 4لتنظيف القوالب، إذا لم يتم تنظيف الجزء المكشوف والجزء المطوي، سيتم تنظيف بقايا الورق مرة أخرى.

• 5ضغط على الأجزاء معًا: ضغط على النقاط معًا ، ودفعها إلى الخارج بعدد دقيق من خلال حساب الضوء والعد والتصحيح.
• 6. الجزء الخارجي: بعد الدفع خارج، حامل الورق أعلاه الضغط بسلاسة للخروج.

• 7إدارة التعبئة والتغليف: باعتماد تقنية الورق المضادة للدفع ، يتم مضاعفة سرعة رفع العمليات اليسرى واليمينية ، وتتوفر مسارات واحدة ومزدوجة.

التكوين الميكانيكي لقسم التعبئة والتعبئة:

(1) Taizhou Haoli مخفض

(2) أسطوانة AirTAC، صمام الكهربائي

(3) غوانغدونغ دوفي محرك نقل الطاقة

(4) حلبة هاربين

التكوين الكهربائي:

(1) PLC باناسونيك

(2) سيمانز

(3) زر شنايدر

(4) إمدادات الطاقة التبديلية: تايوان MEAN WELL

(5) ، مفتاح الكهرباء الضوئية

(6) ، رلاي أومرون

(7) واجهة الإنسان والآلة كونلون تونغتاى

• 8. لوحة التحكم؛ تعتمد تحكم PLC ولها وظائف مثل الصفر والذاكرة. (يمكن اختيار PLC جنبا إلى جنب مع التحكم بشاشة اللمس)
• 9التكوين الكهربائي:

حاسوب التحكم الرئيسي PLC: Panasonic

الشاشة الملموسة: كونلون تونغتاي

إمدادات الطاقة التبديلية: متوسط جيد

محول تردد: دلتا

رله متوسطة: أومرون

مفكّك الدوائر: سيمنز

جهة الاتصال: سيمنز

مفتاح الكهرباء الضوئية:

بلوك المحطة: تشينت

• 10لوحة التحكم لكل حركة للآلة تتحكم في الحركة اليسرى واليمينية، وارتفاع وسقوط لوحة الورق، الخ

مبدأ العمل

يتم توصيل قسم لصق الورق المقوى و قسم الطباعة و قطع المقطوعة واستخدامها و تشغيلها بشكل متزامن بحيث يتم طباعة الورق المقوىيمكن أن تدخل بسلاسة إلى قسم لصق الكرتونيتم توصيل آلة التكليف بمنطقة لصق الكرتون. عندما يكتمل الكرتون التكليف والطي والتصحيح، يتم نقل المواد إلى جهاز التكليف.عازل العبوة لديه جهاز استشعار الكهرباء الضوئية وينقل الإشارة إلى PLCتحكم اللوحة التحكمية في تشغيل كل جزء من عازل الحرارة.

اختيار قطع الغيار

1. إمدادات الغراء التلقائية ، التداول الغراء ، لا كسر الغراء ، لا حاجة إلى إضافة الغراء يدويا ، توفير الوقت والجهد. مناسبة لجميع أنواع الغراء.

2عجلة طلاء الغراء من الفولاذ المقاوم للصدأ ، مقاومة للتآكل ، مقاومة للاستعمال ، طلاء الغراء بالتساوي ، توفير الغراء ، كمية الغراء المستخدمة هي حوالي ثلث كمية الطلاء اليدوي.

3يتم تجهيز الجزء المطوي بمجموعة عجلات ضغط متعددة الممرات قابلة للتعديل ، مما يجعل طي الكرتون أكثر سلاسة واللصق أكثر جمالًا ودقة.

4. يصلح قسم العد تراكم الكرتون ، والترتيب والإخراج آمنة ومستقرة ودقيقة وخالية من الأخطاء. يتم التحكم بها رقميًا وسهلة التشغيل.يمكن إدخال دون إيقاف الجهاز.

ممعايير الاكين

السرعة القصوى:320 متر/دقيقة

الحد الأقصى لعدد الطرود التي تم إطلاقها:20 حزمة

الحجم الأقصى للكرتون:700 ملم*500 ملم

الحد الأدنى لحجم الورق المقوى:195ملم*105ملم

الحد الأقصى لعرض الورق المقوى (بما في ذلك الغطاء المتحرك):1100ملم

الحد الأدنى لسرعة الورق المقوى (بما في ذلك غطاء التأرجح):240ملم

الحد الأقصى لارتفاع التراص:350ملم

الحد الأدنى لارتفاع التراص:80ملم

الكمية القصوى لكل علبة:50 قطعة

الحد الأدنى للكميات في الحزمة:10 قطع

الحزام:سيجلين (المشاريع المشتركة بين الصين وألمانيا)

بالنسبة للمناطق المميزة في الصورةانتبه إلى التزود بالوقود والصيانة بانتظام "مرة كل نصف شهر" لضمان التشغيل الطبيعي للآلة وطول عمر الخدمة للآلة.

مخطط الأساس

المرفق 1

البنود التي يجب أن يعدها المشتري:

1عندما تصل الآلة، جهز الشاحنة، خمسة إلى ثمانية أطنان، شوكة طويلة.

2أعدوا المواقع ذات الصلة

3جهّز سلك الطاقة الرئيسي، الغاز.

4مساعدة من أفراد الأمن

5جهز الكرتون واختبر الآلة في أي وقت

المرفق2

التشغيل الآمن:

1قبل البدء في العمل، يجب عليك ارتداء ملابس العمل وحذاء العمل، وتثبيت الأزرار والأصفاد، وعدم وضع أشياء في جيوبك من السهل أن تسقط.

2بعد وصول الطاقم إلى العمل ، تحقق من عدم وجود أشخاص أو حطام في نطاق تشغيل المعدات. يجب أن تكون الغطاء الوقائي على المعدات سليمة ولا تكون فضفاضة.

3قبل تشغيل المعدات ، يجب أن يرن الجرس وينطلق الإنذار. فقط بعد إعادة تأكيد عدم وجود أي شخص في نطاق تشغيل المعدات يمكن تشغيلها.

4عندما تكون المعدات قيد التشغيل، يحظر بشدة لمس جميع الأسطح العاملة بالأيدي، ولا يسمح بالصيانة والمسح.ليس مسموحاً به أن يعبر الأجزاء العاملة.

5يجب على أفراد الطاقم الالتزام بدقة بمناصبهم وفقاً لتقسيم العمل، ومنعهم من تخطي المناصب أو ترك المناصب دون إذن.يجب عليهم دائما الانتباه إلى تشغيل المعدات.

6عندما تكون المعدات قيد التشغيل، يحظر بشدة لمس جميع الأسطح العاملة بالأيدي، ولا يسمح بالصيانة والمسح.ليس مسموحاً به أن يعبر الأجزاء العاملة.

7يجب على أفراد الطاقم الالتزام بدقة بمناصبهم وفقاً لتقسيم العمل، ومنعهم من تخطي المناصب أو ترك المناصب دون إذن.يجب عليهم دائما الانتباه إلى تشغيل المعدات.

إذا تم العثور على أي تشوه، اغلق الآلة على الفور.

8أثناء العمل، لا يسمح لأحد باللعب حول المعدات أو إصدار أصوات عالية.

9. يجب الحفاظ على مكان العمل نظيفًا وسلسًا أثناء عملية العمل. تأكد من عدم وجود فوضى حول الجهاز. يجب وضع الأدوات والأجزاء في أماكن محددة.

10يجب أن يكون مشغل هذه الآلة على دراية بوظائف ومواقع الأزرار الرئيسية للمعدات. في حالة وقوع حادث، يمكن لأي شخص الضغط على مفتاح وقف الطوارئ.
