| 1 |
العرض الفعال |
2200 ملم | 2 |
سرعة إنتاج التصميم |
250 م/دقيقة |
| 3 |
ثلاث طبقات السرعة الاقتصادية |
200-230 م/دقيقة | 4 | خمس طبقات السرعة الاقتصادية | 180-210 م/دقيقة |
| 5 |
دقة الفصل الطولي |
± 1 مم | 6 |
الدقة الشاملة |
± 1 مم |
أ، المعلمات التقنية:
|
عرض العمل |
2200 ملم |  |
|
سرعة التصميم |
250 م/دقيقة | |
|
السرعة الاقتصادية |
180-230 م/دقيقة | |
|
رقم اللوحة الساخنة |
600 مم × 18 قطعة | |
|
طول قسم التبريد |
5 متر |
|
|
متطلبات درجة الحرارة |
160—200 درجة مئوية | |
|
ضغط البخار |
0.8-1.3 ميجا باسكال | |
|
ضغط الهواء |
0.5 - 0.6 ميجا باسكال | |
|
لوحة الضغط الهوائي |
13 مجموعة |
|
| قوة العمل | 380 فولت، 50 هرتز، 90 كيلو وات |
ب، الميزة الهيكلية:
|

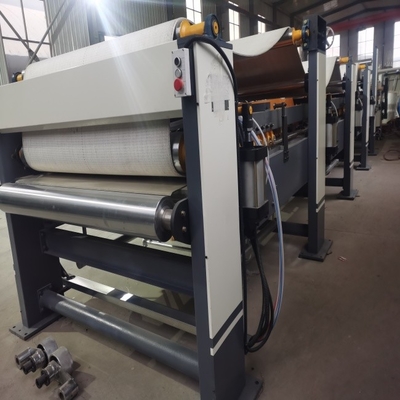

★الآلة ذات الوجهين عبارة عن ورق مموج ملتصق من جانب واحد وورق وجه مصفح، وتسخين الصوانى الساخنة، ومعجون الغراء، والقوالب النمطية لإنتاج الورق المقوى المسطح. ★يتم التعامل مع سطح اللوحة الساخنة من خلال الطحن، وعرض اللوحة الساخنة 600 مم، إجمالي 18 قطعة من اللوحة الساخنة، والقوالب النمطية للتبريد الوزير 5 م. اللوحة الساخنة مصنوعة من لوحة الحاوية، وشهادة حاوية الضغط المغلقة وشهادة الفحص. الألواح الحرارية الداخلية لهيكل عزل التقسيم، وتدفق البخار على شكل حرف S، والبخار، ووظيفة فصل الماء واضحة، وتحسين معدل استخدام البخار. ★تعتمد اللوحة الساخنة هيكل لوحة الضغط الهوائي. يعتمد رفع لوحة الضغط على هيكل هوائي. 14 مجموعة من ألواح الضغط الهوائية الزنبركية قياسية. ★يتحكم أنبوب الحرارة الخاص بلوحة التسخين في درجة الحرارة في أقسام متعددة ويحتوي على شاشة عرض لدرجة الحرارة. ★يتم توسيط حزام القطن العلوي تلقائيًا بواسطة صمام هوائي التصحيح، ويتم استخدام الأسطوانة المزدوجة للتحكم في جهاز شد شبكة القطن على شكل حرف S. كمية التشديد كبيرة. ★يعتمد الحزام السفلي آلية شد هوائية، والهيكل بسيط وعملي، ويتم تصحيح ومحاذاة الجزء الأيسر والأيمن من الحزام الناقل السفلي تلقائيًا، ويمكن أيضًا تعديله يدويًا على كلا الجانبين. ★وحدة محرك علبة التروس باستخدام هيكل مستقل، والعتاد الصلب رقم ZG-500 للمواد، واستخدام تزييت التروس المغمورة بالزيت. ★المكونات الكهربائية المستخدمة من العلامات التجارية المشهورة عالميًا، الجهاز مستقر وموثوق. ★محرك الدفع الرئيسي لطاقة تردد المحرك، وعزم دوران منخفض السرعة، ونطاق سرعة واسع، وموثوق، وسهل الصيانة. ★العمود الفقري الرئيسي لمحات عالية الكثافة GB، هيكل متين، مظهر جميل، مناسب للعمل بسرعة عالية. |
ج، معلمات المكون الرئيسي:
|
اسم الجزء |
مواصفة |
المعالجة السطحية |
|
الأسطوانة المطاطية للمحرك العلوي |
￠800 ملم |
مغطاة بمطاط مقاوم للاهتراء |
|
الأسطوانة المطاطية ذات المحرك السفلي |
￠600 ملم |
مغطاة بمطاط مقاوم للاهتراء |
|
بكرة الحزام الأمامية والخلفية مدفوعة |
￠215 ملم |
تلميع طلاء الكروم بطحن دائري |
|
بكرة التوتر العلوي |
￠155 ملم |
تلميع طلاء الكروم بطحن دائري |
|
بكرة تعديل الحزام العلوي |
￠130 ملم |
تلميع طلاء الكروم بطحن دائري |
د ، العلامة التجارية للأجزاء الرئيسية والأصل:
|
رقم سري |
اسم الأجزاء الرئيسية |
العلامات التجارية أو مكان المنشأ |
ملاحظات |
| 01 |
الهيكل العظمي الرئيسي |
ملفات تعريف إنتاج Tiangang أو lai Gang |
NO.36channel وNO.16 I-beam |
| 02 |
محرك لوحة الحائط |
خبي هاندان |
س345 |
| 03 |
لوح حراري |
تيانجانج أو جيجانج |
لوحة حاوية Q235B مصنوعة |
| 04 |
محرك الدفع الرئيسي |
سيمينز |
محرك تردد 90 كيلو وات |
| 05 |
حزام القطن |
شنيانغ |
السُمك: 9 ملم |
| 06 |
فخ |
ارمسترونج، الولايات المتحدة |
يطفو |
| 07 |
الأجهزة الكهربائية ذات الجهد المنخفض |
سيمينس |
المقاولين، التتابع، زر |
| 08 |
مكونات تعمل بالهواء المضغوط |
AirTac أو sono |
|
| 09 |
محول التردد |
دلتا أو إينوفانس |
|
| 11 |
تحمل |
سي أند يو |
|
| 12 |
تحمل مع مقعد |
فوجيان |
| التعبئة والشحن |
يعتمد التغليف المقاوم للرطوبة والصدمات وهو مناسب للطرق الطويلة
النقل وأنواع مختلفة من الظروف الجوية. مجموعة كاملة من الصيانة والتشغيل
يتم تضمين الأدلة.
|
