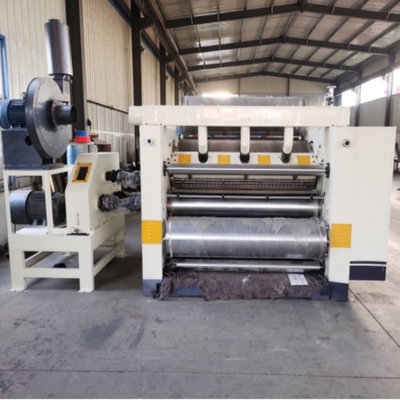

SF-360-2500 نموذج وحدات واحدة وجه آلة التجول الهاوية هيكل امتصاص غطاء

SF-360-2500 نموذج وحدات العرض الواحد

Sالخصائص الهيكلية:

• يتم اعتماد هيكل امتصاص الغطاء ، وهو مجهز بمروحة قوية عالية الضغط. يتم تجهيز امتصاص الهواء بضخم صوت.يتم تركيز مصدر الهواء والتحكم الكهربائي في نفس خزانة التشغيل، والتي تبعد على بعد لا يقل عن 1.5 متر من الجهاز الرئيسي.
• قاعدة الجهاز واللوحات الجدارية مصنوعة من صب الراتنج الرملية عالية الجودة، وسمك لوحة الجدار هو 240mm. علبة التروس المستقلة، نقل المفاصل العالمية.
• الملفوق المموج مصنوع من فولاذ سبائك 48CrMo، which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatment؛ قطر الدوار المموجة هو ¢ 360mm ، وقسوة السطح فوق HRC60 درجة. محامل الأجزاء الرئيسية للدوار والدوار الضغط هي محامل هافالو.
• عجلة الضغط هي ¢ 370mm، والسطح مطحونة ومصفوفة بالكروم؛ ضغط الهواء يتحكم في الحركة صعودا وهبوطا، والمواد هي فولاذ الكربون المتوسط رقم 45،مطفأة ومصممة (بجهاز عازل).
• تتبنى وحدة الدرّاج الصمغ هيكل لوح التزلج متكامل، والذي يمكن نقله خارج الآلة للصيانة أثناء الصيانة، مما يحسن من كفاءة العمل.عجلة الغراء لديها قطر 252 ملم، ويتم مسح السطح وحفره مع 25 خطًا من معالجة الشبكة من نوع الحفرة ومن ثم التلوين الصلب. يتم طلاء سطح عجلة الحفر ويتم تلوينها بالكروم الصلب.
• ويمكن نقل وحدة طلاء الغراء ككل، واستبدال عجلة الغراء سريع ومريح.
• يستخدم جهاز ضبط رطوبة الرذاذ للحفاظ على نوع الناي المموج في استقرار تشوه جيد وتجنب الشقوق.
• يتم استخدام نظام إمدادات الغراء التداول التلقائي وجهاز غراء مضخة الحجاب الحاجز ، والتي لها تأثير عازل جيد
• يتم تشغيل الطاقة الرئيسية بواسطة محرك تردد متغير ، والذي يوفر الطاقة وفعال ، مع معدل فشل منخفض.
• يتم ضبط عرض الغراء كهربائياً للتكيف مع جميع التغييرات في عرض الورق الأساسي.
• يتبنى كل من الدوال المموج والدوال الضغط جهاز الضغط مزدوج الأسطوانات ، والذي يعمل بشكل مستقر.
• يستخدم عجلة التسخين المسبق أنبوبًا فولاذيًا بلا خيوط من φ400mm تنتجه تيانغانغ ، ويتم توصيلها جميعًا بخراطيم معدنية
• يتم ضبط كمية الغراء كهربائياً. تظهر الشاشة اللمسية وتعمل ، ويتم نقل فجوة الغراء عبر المشفر بدقة عالية.
• يتم تجهيز أجزاء الطاقة والتشغيل بشبكات السلامة لضمان سلامة الموظفين أثناء تشغيل الآلة.
• يمكن استبدال الهيكل المكون من وحدات، ومجموعة عجلات البلاط ومجموعة طلاء الغراء بسرعة.

المعلم التكنولوجي:

1عرض العمل: 2500 ملم

2- اتجاه التشغيل: اليسار أو اليمين (محدد من قبل مصنع العميل)

3سرعة التصميم: 180m/min سرعة العمل: 120-150m/min

4نطاق الحرارة: 160-200 درجة مئوية

5مصدر الهواء: 0.4-0.9Mpa

6ضغط البخار: 0.8-1.3Mpa

7نوع الناي المموج (A، B، C، E أو UV اختياري)

مالجهاتالمعلم:

1المحرك الرئيسي: 30KW الجهد الاسمي: 380V 50Hz وضع العمل المستمر (S1)

2محرك الشفط: 18KW الجهد الاسمي: 380V 50Hz وضع العمل المستمر (S1)

3 خفض ضبط الغراء؛ 100 واط الجهد الاسمي: 380 فولت 50 هرتز وضع العمل المستمر (S2)

4 محرك فجوة ضبط الغراء ؛ 250W الجهد الاسمي: 380V 50HZ وضع عمل مستمر (S2)

5 محرك مضخة الغراء: 2.2KW الجهد الاسمي: 380V 50Hz وضع عمل مستمر (S1)

عجلاتالمعلم:

1قطر الدوال المموج: 360 ملم

2قطر الدوال الضغط: ¢370mm

3قطر عجلة اللصق: ¢252mm

4قطر للوصلات الثابتة: ¢142mm

5قطر الحرارة المسبقة: 400 ملم
