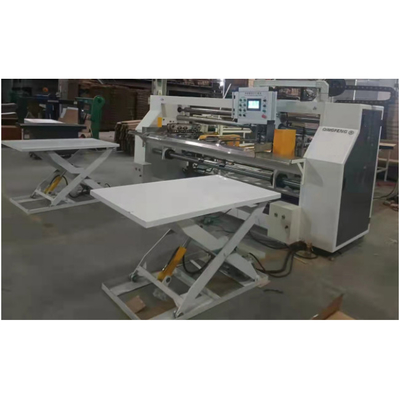

ماكينة لصق وطي الكرتون المموج ذات القطعة المزدوجة من النوع 6 موديل 4600

4600 نموذج 6 الخادم الآلي للصمغ المطوي ((قطعة مزدوجة)

1 لوح الجدار من الجهاز مصنوع من 45 # 14mm الصلب الصلبة عالية الصلابةوبقية القطعة المصنعة مصنوعة من 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm صفيحة فولاذية عالية الصلابة، ويتم معالجته بواسطة آلة طحن سطح CNC لضمان دقة القطعة.

2 يتم ربط هيكل الماكينة الرئيسي بواسطة ملفات تعريف H الثقيلة 160X100 ، والباقي متصل بملفات تعريف الألومنيوم الثقيلة 80 × 80 ، مما يضمن استقرار الماكينة.

3 نماذج العوارض: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS51102,51104"KR19"

محامل عالمي مع نوع القاعدة: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207

4 نموذج الحزام:

حزام تغذية الورق:L2180mm × W100mm × T8mm (مع الثقوب) ، 8 قطع.

الحزام النقل: L5000mm × W60mm × T5mm، 10 قطع.

5 تتبنى آلية نقل الجهاز الرئيسي نقل سلسلة، وتتكون العجلات من

5/8 بوصة: 20 أسنان Ø35 و Ø30, 17-أسنان Ø55 متوسطة, 14-أسنان Ø35 متوسطة, 30-أسنان Ø30.

نصف بوصة: 20 أسنان Ø22 20 أسنان Ø38

3/8 بوصة: 21 أسنان Ø25, 32 أسنان Ø12, 14 أسنان Ø22

جميع العجلات المعدنية المذكورة أعلاه مصنوعة من مادة 45 # ثم يتم إطفاءها عالية التردد لتمديد عمر خدمتها.

6 قسم تغذية الورق: حزام تغذية الورق هو حزام مطاطي عالي الجودة مع ارتفاع مقاومة الاحتكاك واللبس.يتم دعم القسم الخلفي بواسطة عجلة مساعدة لرفع الورق المقوى لتغذية الورق، وهي مجهزة بمضخات امتصاص 3KW لامتصاص الورق المقوى ومساعدة في تغذية الورق. ، محرك تغذية الورق هو محركين servo بقوة 1KW، وبالتالي ضمان استقرار تغذية الورق، ويمكن ضبط طول تغذية الورق تعسفا.

7المحرك الرئيسي في القسم الأوسط يتم تشغيله بواسطة Zhejiang Mitsubishi 4KW محرك تخفيض ، يتم التحكم به بواسطة محول تردد ،ولها أيضاً مشابك كهرومغناطيسي وتحويل التحكم بالفرامل الكهرومغناطيسيةهناك 3 مجموعات من الحزام النقل على كل جانب.

8 الجزء الملتصق: يتم تثبيت الجزء الأوسط من المؤخرة مع أجزاء ساخنة وباردة. يلعب الغراء الذوبان الساخن دوراً في تشكيل الغراء والغراء يلعب دوراً في الارتباط.عرض عجلة طلاء الغراء هو 10mm والفاصل الوسط هو 2mmيمكن أن يقال أنها رابطة مزدوجة. تجنب فتح الغراء والانفجار بسبب التغيرات الموسمية عندما يتم استخدام فقط الملصق الذوبان الساخن للربط،وتجنب صمغ الذوبان الساخن الانفجار بمجرد أن يدخل صندوق الطعام التخزين البارد.

9جزء تشكيل الوسط: الجانبين الأيسر واليمين يتم ضغطه بواسطة محركات الخدمة.يستخدم التشبيك المسامير الكرة عالية السرعة منخفضة الحافة والمسحبات الخاصة لضمان حساسية ودقة التشبيككما أنه يطيل عمر الخدمة ويضمن تشكيل الكرتون بدقة. ، مما يحسن كثيراً من إنتاجية الكرتون.

10 نظام تسخين الغراء: صندوق طلاء الغراء الذوبان الساخن مصنوع من الألومنيوم النقي، والذي يحتوي على موصلات حرارية ممتازة ويقصر وقت ذوبان كتلة الغراء.يتم تجهيز الجزء العلوي مع مربع الغراء الألومنيوم التي يتم تسخينها بشكل مستقل، والتي يمكن تسخينها أثناء العمل وإذابتها. يتدفق الغراء الذوبان الساخن تلقائيًا إلى صندوق الغراء السفلي ، مما لا يؤثر على العمل ويحسن كفاءة العمل.

11 نظام الغراء البارد: يتم تصنيع عجلة المطاط في صندوق غراء الغراء البارد من الفولاذ المقاوم للصدأ ولها محامل مقاومة للتآكل مغلقة مزدوجة ، مما يطيل عمر الخدمة.

12 مبدأ العمل

ضع الورق المقوى على جانبي قسم تغذية الورق. أدخل طول تغذية الورق على الشاشة، اضغط على زر تغذية الورق وبدء تغذية الورق. عندما يصل الورق المقوى إلى الوسط،أجهزة الاستشعار الكهروضوئية في الطرفين الأيسر واليمنى تكتشف الورق المقوى وتستقبل الإشارة، وبدأت عملية التشديد واللصق للجزء الأوسط تعمل، بحيث تصبح الأوراق الورقية الواحدة. ثم يسقط المكافئ، وبدأت الورقة في الإرسال إلى الجزء الملتوي.بعد الوصول إلى الجزء المنحني، الجانبين الأيسر واليمنى يبدأون في الانحناء والتصعيد، ومن ثم تسقط عجلة ضغط الورق، وسقط أيضاً، ويتم إرسال الورق المقوى.

الجهد: 380 فولت 50 هرتز ثلاثي المراحل 4 أسلاك

قائمة توزيع الكهرباء
