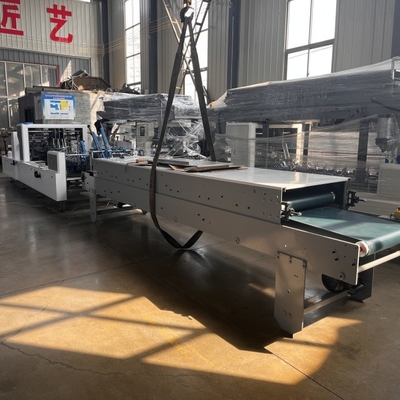

التصحيح الأوتوماتيكي الفردي عالية السرعة الصندوق الصفحة الغراءمعثلاث طرق لعد
1خصائص الجهاز و مقدمة لكل جزء
المعدات الكلية:
a.أساس الجهاز مصنوع من لوحة فولاذية متكاملة. سمك لوحة الحائط الرئيسية هو 16 مم. جميعها تعتمد تقنية قطع الليزر وتخضع لعلاج بارد وحراري.الجهاز كله لديه صلابة جيدة.
b.تعتمد الآلة بأكملها على تصميم وحداتي ، مع اختيار وظيفة مرنة. يمكن اختيار الوحدات وفقًا لمتطلبات نوع مربع العميل.
سي.تعتمد ناقل المحرك على سلسلة مشاريع مشتركة بين الصين والأجانب، والتي لديها سرعة عالية، ونقل دقيق ومستقر، والحد الأدنى من الضوضاء وطول عمر الخدمة.
د.الآلة لديها استقرار جيد والسرعة يمكن أن تصل إلى 220m/min
قسم تغذية الورق:
e. يستخدم قسم تغذية الورق محركًا مستقلًا لتغذية الورق ، مما يجعل تغذية الورق أسهل وأكثر سلاسة.
مجموعة من سكاكين تغذية الورق لتلبية احتياجات تغذية الورق من مختلف صناديق الوزن.
g.المسار متعدد المستويات يضمن عمودية الورق المقوى ويضمن أن تغذية الورق لا تكون مشوهة. يجعل الهيكل الفريد ضبط الورق المقوى سهلة ومريحة.
h.الرفع الجوي للسكين يقلل من وقت التعديل وتغيير الصندوق.
جهاز الاهتزاز يتعاون مع المحرك لتغذية الورق بسرعة وسهولة ومتواصلة وبالتلقائي بشكل صحيح.
j. يستخدم شريط تغذية الورق شريط نقل لحم البقر الحلقية السلسة ، والتي لديها مقاومة ارتداء قوية. في الوقت نفسه ، يستخدم هيكل الآلة ناقل نقل مستقل ،مما يجعلها مريحة جدا وسريعة لاستبدال الحزام الناقل تغذية الورق في الفترة اللاحقة.
2إسطوانة المعجون السفلي:
a. يتم تعيين أسطوانة العصارة السفلية مع اليسار واليمين ، ويمكن تجهيز عجلة مطاطية مختلفة السماكة وفقا لعرض فتح الغراء من نوع مربع العميل.
ب.إسطوانة المعجون مصنوعة من الصلب المقاوم للصدأ قوية ودائمة. وبعد الانتهاء.
يتم التحكم بها بدقة لضمان أن جزء من الغراء يعمل بسرعة عالية.
3الجزء المطوي:
الجانبين الأيسر واليمنى يكملان الطي الثاني بمقدار 180 درجة. الطي الرابع هو 180 درجة مجتمعة تماما.
يمكن ضبط الجزء المطوي لنظام تصحيح التفاضل، والتصميم الخاص للجزء المطوي لسرعة الحزام النقل الأيسر واليمين لضمان النقل في خط مستقيم.يمكن أن تقلل بشكل فعال من حالة مقص تشكيل مربع.
c. يتم تجهيز الحزام المعدني في الصف العلوي للجزء المقدّم بجهاز طاقة لتحقيق فرق السرعة بين الحزام العلوي والسفلي مما يؤدي إلى زحف الورق المقوى.
مزودة بمجموعة من السكاكين المطوية اليسرى واليمنى
جزء نقل الضغط:
a.المعداد الفوتو الكهربائي أوتوماتيكي ركل الورق، رذاذ الماء نظام مزدوج الغرض. وجهاز الكشف عن مغلق الورق.
b. الحزام العلوي والسفلي تلسكوبي بحرية ومريحة للتعديل، مما يجعل الكرتون من كل شكل أكثر دقة وسلاسة عند دخول الجزء الناقل.
c. مجهزة بجهاز تثبيت ميكانيكي ، بحيث لن تكون هناك ظاهرة مقص في إنتاج الكرتونات السطحية السريعة.والتحويل الميكانيكي له خصائص حياة طويلة ومستقرة.
5جزء نقل:
a.تعتمد لوحة الحائط الرئيسية للجزء الناقل 12mm ، وتعتمد تقنية قطع الليزر ، ويتم معالجتها بالبرد والحرارة ، ولدى الآلة صلابة جيدة. يصل طول النقل إلى 6m ،والتصميم على مسافة طويلة يمكن أن تمدد وقت ربط الكرتون وتحسين جودة ربط الكرتون.
ب. تنظيم الضغط الهوائي، سهلة للتعديل، يمكن أن تضمن بفعالية الضغط المتساوي للضبط.
المفتاح ذو الوضعين الآلي واليدوي بضغط واحد، للتكيف مع احتياجات الإنتاج من أنواع مختلفة من الصناديق.
d. التصميم التشكيلي المستقل العلوي والسفلي للجزء الناقل يمكن أن يتحرك إلى الأمام والخلف نسبيا للتكيف مع مجموعة متنوعة من صناديق الطول المختلف.
نظام كهربائي:
a.المحرك يتم التحكم به بواسطة PLC، سهلة التشغيل؛ PLC وشاشة اللمس تعتمد العلامة التجارية الصينية الشهيرة Inwitten، مستقرة وموثوقة، معدل فشل منخفض.الآلة بأكملها تعتمد محول الترددات المتعددة، والتحكم هو أكثر مرونة ومريحة.
يستخدم محرك القيادة الرئيسي محرك تحويل التردد ، والذي له مزايا توفير الطاقة وكفاءة عالية ، ومدى ضبط سرعة واسع ، والبدء والكبح المستقرين.تحسين كفاءة الإنتاج وخفض تكاليف صيانة المعدات الميكانيكية.
c. تخطيط لوحة التحكم معقول، وكل وحدة لديها لوحة تحكم.
يمكن لمشهد LCD مقاس 19 بوصة مراقبة عملية إنتاج الآلة في قسم تغذية الورق ، مما يجعل من المريح للقائد التحقق من عملية التشغيل بأكملها.
أنا.Tإيكنيك المواصفات
| المعايير التقنية | ||||||
| النموذج | 650 | 850 | 1050 | 1250 | 1450 | 1650 |
| مواد الورق | الورق المقوى 210-800gsm،A/B/C/E/F الناي و 5 طبقات من اللوح | |||||
| السرعة القصوى | 220 متر/دقيقة | |||||
| طريقة الطي | الطين الأول والطين الرابع 180 | |||||
| إمدادات الطاقة | 3P 380V 50HZ | |||||
| عرض الفراغ | 850ملم | 1050ملم | 1050ملم | 1250ملم | 1450ملم | 1650ملم |
| طول × عرض × ارتفاع | 13mX1.4mX1.6m | 13mX1.6mX1.6m | 13mX1.8mX1.6m | 13mX2mX1.6m | 13mX2.2mX1.6m | 13mX2.3mX1.6m |
| الوزن الصافي | 3.8t | 4t | 4.2t | 4.3t | 4.5t | 4.8t |
| الطاقة الكلية | 9 كيلوواط | |||||
| مربع عاديالنوعمواصفات التكوين | |
| النموذج | 1050النوع |
| ب | 260-1050 |
| D+E | 130-525 |
| أ | 120-1500 |
| D دقيقة | 30 |
| C دقيقة | 70 |
ثلاث طرق لعد:
1-عداد وقف التغذية:
بعد أن يكتمل مسبار الحث العد، فإنه سوف توقف محرك تغذية الورق للوقت المحدد.
2عداد أسطوانات الهواء ((علامة المياه):
ربط خط الهواء
إضافة الماء النقي
استخدم مفتاح الصمام الكهربائي لملء خط الهواء بالماء.
بعد أن يكتمل مسبار الحث العد، سوف يترك الفوهة علامة ماء على الورق المقوى.
2عداد أسطوانات الهواء ((علامة غير مرتبة):
ربط خط الهواء
عادة ما تبقى أسطوانة الهواء مقيدة. ((إذا ظلت الأسطوانة ممدودة ، قم بتبديل مواقع خطوط الهواء).
بعد أن يكتمل مسبار الحث العد، سوف يترك الفوهة علامة ماء على الورق المقوى.
ستدفع أسطوانة الهواء الورق المقوى بحيث يكون محاذاة الورق المقوى ((آخر واحد في دورة العد) غير محيطة.
