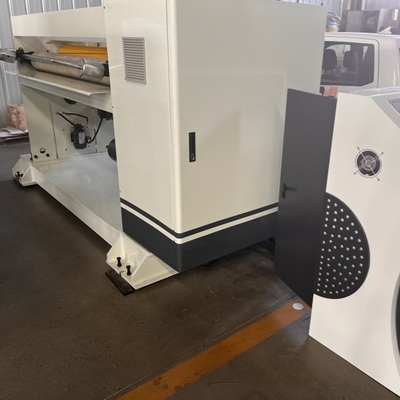

السكاكين المتدلية للقطاع للخط الإنتاج للكرتون المموج تخزين الطلبات

تشتمل الماكينة بشكل أساسي على ترس داخلي لعمود القطع (2)، وترس خارجي لعمود القطع (3)، وبرغي توصيل (4)، وجلبة تثبيت (5)، وترس عمود القطع (6)، وشفرة سفلية (7)، وبرغي تثبيت للشفرة السفلية (8)، وبرغي علوي للشفرة العلوية (9)، وبرغي تثبيت للشفرة العلوية (10)، وشفرة علوية (11)، وعمود تعديل خلوص التروس (12)، ومحرك رئيسي (13)، وقضيب ضبط (14)، وبرغي ضبط (15)، وقاطع علوي. العمود (16)، عمود القطع السفلي (17)، إلخ.

1. عمود الشفرة العلوي (16) وعمود الشفرة السفلي (17) مصنوعان من الفولاذ الكربوني ويتم معالجتهما بالحرارة للحصول على صلابة جيدة.

2. عند ضبط الشفرة، أدخل قضيب الشفرة في مقبس قضيب الشفرة من أجل الدوران اليدوي.

3. عند ضبط الشفرة، قم بفك برغي تثبيت الشفرة السفلية (8) بمقدار 1/4 دورة واضبط برغي تثبيت الشفرة العلوية (10) لجعل الشفرة العلوية (11) والشفرة السفلية (7) مناسبة بشكل صحيح.

4. عند ضبط الشفرة، قم بفك برغي توصيل الترس (16) واضبط برغي تعديل خلوص جانب الترس (15) للتخلص من الخلوص الجانبي لترس عمود الشفرة.

5. يربط غلاف التمدد (5) الترس الخارجي لعمود الشفرة (3) وترس عمود الشفرة (6) بأسطوانة الشفرة.

6. محرك المغزل (13) هو مصدر الطاقة لقيادة أسطوانة الشفرة.

متطلبات التثبيت

1. يجب تركيب الآلة على أساس خرساني صلب بسمك أساس لا يقل عن 250 مم؛

2. سطح الأساس يكون مستوياً ومسطحاً مع استواء لا يزيد عن 2 مم/م؛

3. يجب ضبط الماكينة على مستوى قبل تثبيتها على الأساس بمستوى لا يزيد عن 0.4 مم/م؛ أداة الاختبار: مستوى مربع؛ موقف الاختبار: حامل السكين شعاع متقاطع ثابت.

4. عند تركيب الآلة على الأساس، تأكد من أن المعدات متوازية بتوازي لا يزيد عن 1 مم/م. أداة الاختبار: المستوى؛ موضع الاختبار: كلا الجانبين من إطار الآلة عند كلا الطرفين.

تركيب الآلة

عند تثبيت الجهاز، يجب توصيل مصدر الطاقة الخاص بالمستخدم بخزانة محرك الطاقة بالجهاز، ويجب تثبيت مفتاح الهواء في الطرف الأمامي من خزانة الهواء لإيقاف تشغيله أو تشغيله بمصدر طاقة الجهاز في أي وقت.

عند تركيب الجهاز، يجب توصيل خط أنابيب الهواء المضغوط الخاص بالمستخدم بالثلاثي الهوائي الخاص بالجهاز، ويجب تركيب صمام إيقاف في الطرف الأمامي لإيقاف أو تشغيل مصدر الهواء المضغوط الخاص بالجهاز في أي وقت (كما هو موضح أدناه).

معلمات أنبوب الهواء هي: PN0.6MPa، DN10.

تعديل استواء الآلة

بعد تركيب الآلة، راقب مقياس المستوى واضبط البراغي حتى يصبح الاستواء ضمن 0.1 مم/1000 مم × 1000 مم، ثم قم بربط صواميل مسامير التثبيت. استخدم نفس الطريقة لضبط استواء أربع زوايا على الأقل من الجهاز.

عملية

① قم بتشغيل — 启动

② التوقف الإلكتروني — 停

③ قم بإيقاف التشغيل — 关机

④ يدوي/تلقائي — 动/自动

⑤ تعديل السرعة — 速度调节

تغيير لغة التشغيل: الإنجليزية أو 中文 (الصينية)

في الوضع التلقائي، تحتاج الآلة إلى أن تكون متصلة بواجهة مزدوجة، وسوف تتحكم الآلة تلقائيًا في سرعة التشغيل.

في الوضع اليدوي، يتم ضبط سرعة التشغيل يدويًا من خلال مقياس الجهد. (يجب أن تكون سرعة التشغيل أعلى قليلاً من سرعة خط الإنتاج)

تحديد "مدة المعالجة" و"كمية المعالجة".

انقر فوق "بدء القطع NC"، وسوف يبدأ الجهاز في العمل.

مجموعة الطلب

يمكنك تبديل "الأمر المعلق" من خلال "الرقم الأعلى" و"الرقم التالي"

إذا كان الورق المقوى المعالج طويل جدًا أو قصير جدًا، فيمكن تعديله عن طريق تعديل المعلمات.
