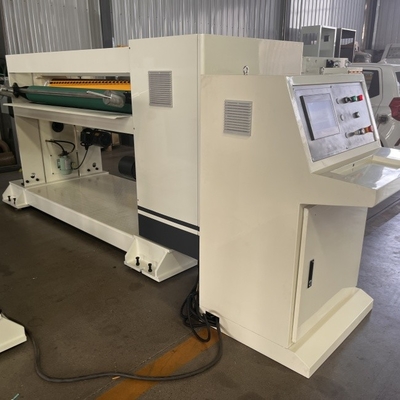

NC-100 السكاكين المتعرجة للقطع NC
تتكون الآلة بشكل رئيسي من عجلة داخلية للعمود القاطع (2) ، عجلة خارجية للعمود القاطع (3) ، خرطوم اتصال (4) ، غطاء ضغط (5) ، عجلة عمود القاطع (6) ، شفرة أقل (7) ،مسدس لتثبيت الشفرة السفلية (8)، المسمار العلوي للشفرة العلوية (9) ، المسمار المضغوط للشفرة العلوية (10) ، الشفرة العلوية (11) ، عمود ضبط مساحة الإفراج (12) ، المحرك الرئيسي (13) ، قضيب ضبط (14) ، مسمار ضبط (15) ،عمود القطع العلوي (16)، عمود القطع السفلي (17) ، الخ.
1يتم تصنيع عمود الشفرة العلوي (16) و عمود الشفرة السفلي (17) من الفولاذ الكربوني ويتم معالجته الحرارية لتحقيق صلابة جيدة.
2عند ضبط الشفرة، أدخل عصا الشفرة في فتحة عصا الشفرة للدورة اليدوية.
3عند ضبط الشفرة ، قم بتخفيف المسمار (8) للشفرة السفلية بمقدار 1/4 من الدوران وتعديل المسمار (10) للشفرة العليا لضبط الشفرة العليا (11) والشفرة السفلية (7) بشكل صحيح.
4عند ضبط الشفرة ، قم بتخفيف المسمار ربط العجلة (16) وتعديل المسمار ضبط مساحة الإفراج الجانبي للعجلة (15) للقضاء على المساحة الجانبية لعجلة عجلة العجلة.
5يربط غطاء التوسع (5) مع التروس الخارجية للعمود للشفرة (3) وتروس العمود للشفرة (6) مع عجلة الشفرة.
6محرك الغزل (13) هو مصدر الطاقة لدفع عجلة الشفرة.
متطلبات التثبيت
1يجب تركيب الجهاز على أساس خرساني صلب سمك الأساس لا يقل عن 250 ملم.
2سطح الأساس مستوي ومسطح مع مسطحة لا تزيد عن 2 ملم / م.
3يجب ضبط الجهاز إلى مستوى قبل تثبيته على الأساس بمستوى لا يتجاوز 0.4 ملم / م.حامل سكين عتبة ثابتة.
4عندما يتم تركيب الآلة على الأساس، تأكد من أن المعدات متوازية مع موازية لا تزيد عن 1 ملم / م. أداة الاختبار: المستوى؛ وضع الاختبار:على جانبي إطار الآلة في كلا الطرفين.
تركيب الآلة
عندما يتم تركيب الآلة، يجب توصيل مصدر الطاقة للمستخدم إلى خزانة محرك الطاقة للآلة.وينبغي تثبيت مفتاح الهواء في الطرف الأمامي من خزانة الهواء لإيقاف أو تشغيل مصدر الطاقة للآلة في أي وقت.
عند تركيب الجهاز ، يجب توصيل أنبوب الهواء المضغوط للمستخدم بالثلاثية الروحية للجهاز ،ويجب تثبيت صمام توقف في الطرف الأمامي لإيقاف أو على إمدادات الهواء المضغوط للآلة في أي وقت (كما هو موضح أدناه).
معايير أنابيب الهواء هي: PN0.6MPa، DN10.
ضبط مستوى الجهاز
بعد تثبيت الجهاز ، راقب مقياس المستوى وقم بتعديل المسامير حتى يكون المستوى ضمن 0.1mm / 1000mm × 1000mm ، ثم إضغط على محاور المسامير.استخدام نفس الطريقة لضبط مستوى أربعة زوايا على الأقل من الآلة.
السمة الهيكلية:
معايير قطر العجلة:
ملاحظة: بعد كل ما تم طحن أدوات، الكروم الصلبة مطلية في (على ما عدا تحت عمود السكين) التعامل
محركات الطاقة والمعايير الكهربائية:
الأجزاء المشتراة بشكل رئيسي والمواد الخام والمصدر:
| اسم الأجزاء الرئيسية | العلامات التجارية أو مكان المنشأ | المواد والنوع |
| محرك خدمة التيار المتردد الكامل | شانغهاي فوتيان | 18.5 كيلوواط |
| محرك تردد التغذية | (هيبي هنغشوى يونغشون) | |
| محمل | HRB,ZWZ,LYC | فوق و أسفل محامل الدوار السكين من اليابان |
| الحزام | ألمانيا OPTIBELT | |
| أعلى الأكمام | شيانيانغ تشاويو | |
| محمول حزام المقعد | (تشيجيانغ ووهان) | |
| ملامح ومركبات، مركبات متوسطة | فرنسا شنايدر | |
| مفتاح القرب | اليابان OMRON | |
| نظام التحكم في القص الطائر | أمريكا إيمرسون | |
| لوحة تحكم الحركة | ألمانيا MKS-CT150 | |
| مشفر دواري | ووكسي رويبو | |
| محرك التغذية | دلتا تايوان | |
| واجهة الجهاز البشري | تايوان WEINVIEW أو MCGS | |
| معدات الشمس | شينزين الصين | |
| المكونات النيوماتيكية | (تشيجيانغ) | |
| محول التردد | سيمنز |
صورة تفاصيل الجهاز
العملية
操作
1 تشغيل
2 E-STOP 急停
3 أطفئ
4 يدوي/أوتوماتيكي
5 تعديل السرعة
تغيير لغة العملية: الإنجليزية أو 中文 ((الصينية)
شغل مصدر الطاقة الرئيسي
انقر فوق زر " تشغيل "
في الوضع التلقائي، تحتاج الآلة إلى أن تكون متصلة بمركز مزدوج، والآلة سوف تتحكم تلقائيًا في سرعة التشغيل.
في الوضع اليدوي ، يتم ضبط سرعة التشغيل يدويًا من خلال مقياس الطاقة (يجب أن تكون سرعة التشغيل أعلى قليلاً من سرعة خط الإنتاج)
انقر على جهاز التحكم في قطع NC
تحديد طول المعالجة وكمية المعالجة
اضغط على "بداية القطع" ، أسرع، ستبدأ الآلة بالعمل.
تحديد الطول الجديد للمعالجة وكمية المعالجة سيغير الترتيب
الاحتياطات الأمنية
تتضمن السلامة جانبين: أولاً، سلامة الموظفين؛ ثانياً، سلامة الآلات.
1يجب على المشغلين أولاً الحصول على تدريب مهني قبل العمل.
2يجب أن يخضع المشغلون لتدريب على السلامة.
3فحص العناصر اللاصقة بانتظام، وخاصة تلك التي للشفرات المتقاطعة، لمنع الشق والإضرار غير الضروري للآلة.
4تحقق بانتظام من حالة عمل الأجزاء الدوارة للآلة ، وخاصة حالة عمل اللوحات.
5عند استبدال وتعديل الشفرات الشعبية، يرجى ارتداء قفازات السلامة لتجنب إصابات الشفرة.
6عندما تعمل الآلة بشكل طبيعي، يحظر على الاطلاق دخول الآلة لتجنب الإصابات وتلف الآلة.
7الرجاء الاعتناء جيداً ببرمجيات وأجهزة جزء التحكم، ولا تعديل أو إضافة أو طرحها على إرادة.
8غير المحترفين ممنوعون من إصلاح الآلة
شركتنا
تغليف المنتج
الأسئلة الشائعة:
س1: هل أنت شركة تجارية أم مصنعة ؟
ج1: نحن مصنعون.
س2: هل لديك فريق بحث وتطوير خاص بك؟
A3: لدينا أفضل مهندس محترف ونظام QA و QC صارم.
س4: هل يمكننا أن نكون موزعكم؟
ج4: نحن نبحث عن موزع ووكيل في جميع أنحاء العالم.
س5: كيف حال الحزمة؟
A5:فيلم الفقاعات، الصحن المعدني والتغليف الخشبي
س6: كيف هو وقت التسليم؟
ج6: هذا يعتمد على الكمية التي تحتاج إليها.
