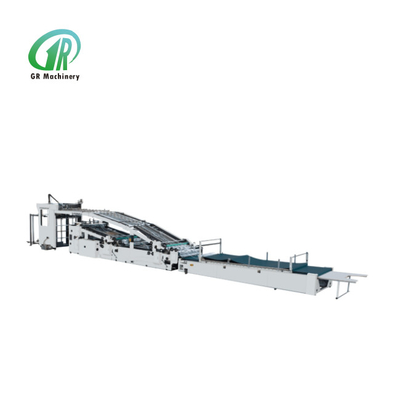

سلسلة STMT-WL المصفوفة الآلية متعددة الطبقات
الأداء
1.STMT-1450W آلة التصفيف الآلي قد تفعل ثلاثة في طبقة واحدة ويمكن أيضا أن تفعل طبقة من طبقة واحدة مع ورق الورق المقوى. تتكون الآلة من وحدة تغذية الورق العليا،إلى وحدة نقل الورق، وحدة تحديد موقع الورق العلوي، وحدة تغذية الورق العلوي والسفلي، وحدة تحديد مكان الورق العلوي والسفلي، وحدة التشغيل الهارموني، وحدة لصق اثنين ووحدة ناقل الصحافة.
2تتيح وحدة التغذية نقل الورق العلوي إلى عجلة التسليم بسلاسة. تتوقف حركة الورق العلوي بشكل رئيسي على الحزام مع عجلات الضغط العلوي لضمان تغذية الورق بنجاح.
3نظام وضع الجانب للورق العلوي يضمن دقة النقل قبل الطبقة.
4وحدة تغذية الورق السفلية تعتمد بشكل رئيسي على حزام الشفط لجعل الورق المموج يذهب إلى وحدة وضع الورق السفلية بسلاسة.
5في وحدة تحديد موقع الورق السفلي، عندما يدفع المضغط الورق إلى الأمام، فإنه يضمن أيضا دقة تغذية الورق السفلي.
6نظام اللصق يوفر الغراء على الورق السفلي لضمان طبقة الورق العلوي والورق السفلي.
7وحدة النقل تضغط على الورق العلوي والورق السفلي بعد اللصق للحصول على طبقة جيدة.
مالعمليةمنالمصفوفة
الورق المموج العلوي والورق المموج السفلي يتحركان إلى الأمام بالتزامن.يتم وضع جانب واحد من الورق المموج من جانب وضع الجانب والجانب الآخر يتم وضعه من قبل الربيع يضع مما يعني عندما يضرب الجانب الآخر الربيع يضعبعد لصق الورق المموج السفلي والضغط مع الورق المموج العلوي ، يتم إعادة تحريك الورق إلى الوراء.يمكن تشكيل ورق القاع متعدد الطبقات. ثم ستذهب الورقة السفلية متعددة الطبقات إلى وحدة اللصق ويتم طليها بأوراق الورق المقوى. بعد الضغط ، يمكن الانتهاء من الورقة المصفوفة متعددة الطبقات.
يتم تسجيل الورق المقوى والألواح المموجة بواسطة المعدات الهارمونية.
في الوقت نفسه، لا يمكن أن تقوم الآلة فقط بتصفيف ورق الموجات متعدد الطبقات مع ورق الكرتون،ولكن أيضا يمكن أن تفعل طلاء من طبقة واحدة مع لوح بطاقة لتحقيق العديد من أنواع الطلاء مثل 1 + 2،3+2،1+2+2، 3+2+2
المواصفات
| النموذج | STMT-1450W | STMT-1450WL | STMT-1600W |
| الحجم الأقصى للورق | 1450×1100ملم | 1450×1400ملم | 1600×1400ملم |
| حجم الورق | 450×450ملم | 450×450ملم | 450×450ملم |
| الوزن الأقصى للورق العلوي | 800 غرام/م2 | 800 غرام/م2 | 800 غرام/م2 |
| الوزن الدقيق للورق العلوي | 180 غرام/م2 | 180 غرام/م2 | 180 غرام/م2 |
| الحد الأقصى للوزن للورق السفلي | 800 غرام/م2 | 800 غرام/م2 | 800 غرام/م2 |
| الحد الأدنى للوزن للورق السفلي | 300 غرام/م2 | 300 غرام/م2 | 300 غرام/م2 |
| السماكة القصوى للورق السفلي | 8 ملم | 8 ملم | 8 ملم |
| السُمك الأقصى للورق المصفوف ((ورق الأعلى + ورق الأسفل) | 10 ملم | 10 ملم | 10 ملم |
| السرعة القصوى | 6000 ورقة/ساعة | 6000 ورقة/ساعة | 6000 ورقة/ساعة |
| الطاقة الكلية | 19.7 كيلوواط | 21.2كيلوواط | 21.2 كيلوواط |
| البعد | 18560*2500*2600mm | 19970*2500*2600 | 19970*2600*2600ملم |
التكوين
| لا. | الاسم | المصنع |
| 1 | مضخة الهواء للطعام | طونغيو |
| 2 | سلسلة | (إي واي اس) ، (يوروشين) |
| 3 | اضغط على الشريط الناقل | سيجلينغ، ألمانيا |
| 4 | حزام امتصاص للورق السفلي | (نيتا) ، اليابان |
| 5 | حزام أسنان | غيتس، الولايات المتحدة الأمريكية |
| 6 | محامل لأجزاء رئيسية | إيكو، اليابان |
| 7 | الجهاز المتواصل، الإرسال | (شنايدر) |
| 8 | مُنفّس | تشوانفان، تايوان |
| 9 | المشبك الكهرومغناطيسي | ترانتكس، تايوان |
| 10 | الشاشة الملموسة | وينفيو, الصين |
| 11 | الفرامل الكهرومغناطيسية | ميكي, اليابان |
| 12 | مراقب مستوى الغراء | (تايوان) |
| 13 | أزرار ومصابيح | IDEC، اليابان |
| 14 | محول التردد | الابتكار، الصين |
| 15 | محرك الخدمة | الابتكار، الصين |
| 16 | PLC | الابتكار، الصين |
| 17 | إمدادات الجهد المستقر | (أومرون) |
| 18 | مفتاح كهربائي | (فوتيك) |
| 19 | المحرك الرئيسي | ديدونغ، الصين |
| 20 | محرك رفع | (وانشين) ، الصين |
