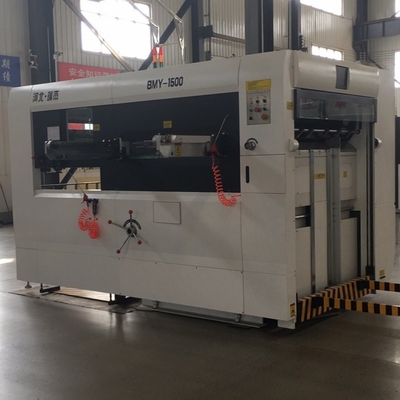

BMY-1500 نصف أوتوماتيكي أموتقطعو التجاعيدآلة
مقدمة الآلة:
إن آلة BMY-1500 شبه التلقائية للقطع والتشطيب هي المعدات الرئيسية لصنع صناديق الألوان والصناديق والورق.
تزوّد آلتنا مع العقدة عالية الكثافة الأسنان المفتوحة، دليل التأرجح الأمامي العام، دليل دفع تلقائي، هيكل فاصل دقة عالية، لوحة قفل هوائي، مشبك هوائي،الحماية من الإفراط في الحمل والجمع الآلي للورق، يجعل مسافة تغذية الورق أقصر، تحديد الموقع دقة عالية، يموت قطع ثابتة، ورقة جمع الترتيب، ويمكن أيضا أن تفعل غير العقدة يموت القطع.
أناأناالمكونات والميزات:
1.جزء تغذية الورق: الورق المسبق للتشفير، منصة تغذية الورق، مقعد هوائي.
قبل-ورقة الرموز:أسطوانة زاوية زلقة من الألومنيوم، سهلة والسريعة في التشغيل.ووضع العربة مرة أخرى إلى منصة تغذية الورق لمواصلة العمل التالي عندما يحدد الورق الحد الأدنى.
منصة تغذية الورق:يمكن تعيين مسافة خطوة صعودية تلقائية وفقًا لكمية الورق ، والتشغيل سهل وسريع. مع خصائص مسافة تغذية أقصر وكثافة عمل منخفضة.
مقعد هوائي:موقف المشغل على منصة العمل، تعديل الهوائي لارتفاع الجهاز وفقا لارتفاع مختلف من المشغل، سهلة التشغيل، وتوفير الوقت والجهد.
2.الموضعجزء: الـرونت الدليل, الجانبالدليل.
المرشد الأمامي:الموجة الأمامية المتحركة المتحركة على الجانب لديها تأثير ضئيل على حافة الورق، دقة تحديد الموقع عالية،مع أربع مجموعات من مفتاح الألياف الدقيقة ((علامة تجارية تايوان ريكو) للتحقق من الورق في مكانه وتجنب هدر الورق.
دليل جانبي:يمكنك اختيار دليل الجانب على أساس المنتجات المختلفة، لا حاجة لاستبدال المكونات، سهلة وسريعة للتعديل.
ضغط القطع يمكن أن ينظم بشكل عام ويمكن أيضًا أن ينظم حافة العقدة الأمامية بشكل منفصل ، والحد من اليدوي مريح وموفر للعمل.
المقبضات:المقبضات مصنوعة من قوة عالية من سبيكة الألومنيوم الصلبة صب الدقة، مع صلابة جيدة، المواد الخفيفة، الحثالة الصغيرة، قوة عالية،يمكن تحويل الورق بدقة وسلاسة في السرعة العالية. دليل المقبس الأمامي الفريد، والقطع الموت وضع مزدوج و منحنى تشغيل من الكاميرا، ضوضاء منخفضة، دقة عالية وأخيرة متينة، حافة المقبس هو 6 ملم فقط.
إطار صفيحة القطع المقطوعة:تعزيز مزدوج لإطار ورقة القطع المقطوعة يعتمد قفل هوائي وسلسلة توجيه محمل ، أمان عالية ، عملية سهلة.إطار صفيحة القطع بالموت مع لوحة معلقة، يجعل وضع لوحة دقيقة وقوية، ويمكن إعادة الاستخدام، يمكن أن تمنع بفعالية لوحة القطع المطبوعة الانخفاض والانفصال.
لوحة فولاذية للقطع بالمقطعة:الصفيحة الصلبة 70 سي آر المعالجة بالحرارة الخاصة، السطوح الجيد، صلابة عالية، حياة طويلة.سهلة وتوفير العمل.
هيكل الحركة:تصميم ناقل نقل جديد يجعل قطع الموت بدقة عالية السرعة.الاتصال بشجرة المحامل سوف يقلل من مساحة الحركة، وتجنب تأثير من الدودة المعدات والديدان، ارتفاع ضغط القطع، لديها وظيفة الضغط العالي.يتم تجهيز الزوايا 4 من منصة متحركة مع ربيع عازل فك الضغط وتقليل ارتداء الجهاز، يجعل الآلة تعمل بشكل أكثر استقراراً.
منصة السفلية المضيفة والمنصة المتحركة والمنصة العليا:هذه المكونات الرئيسية مصنوعة من الرمل الصب الصلب الحديد القوة العالية، قوة سحب عالية وقوة جيدة.
الهيكل المتقطع:باستخدام الدقة العالية الموازية ثلثي كامي مؤشر هيكل، منحنى كامي مصممة خصيصا، زاوية كبيرة عبر، تأخذ العقدة تشغيل أكثر استقرارا.
مكابح المشبك النيوماتيكية:التحكم في نقل عزم الدوران عن طريق ضبط ضغط الهواء ، وانخفاض الضوضاء ، وأداء الفرامل الجيد.
4جزء جمع الورق:جمع الورق تلقائيًا وكميًا
ورق التنسيق الخلفي، ورق التنسيق الجانبيلضمان تغذية الورق التلقائية المنظمة، هيكل آلة جمع الورق بسيطة، والتشغيل السريع.ثلاث مرات أسرع من التشغيل اليدوي، العملية بسيطة ومريحة. يمكن للمشغل مراقبة الورق المتماثل للخلف أمام الجهاز.يمكن أيضا أن تأخذ عينات عند تشغيل الجهازسوف تنبيه تلقائيًا عندما يصل جمع الورق إلى النظام لتذكير المشغل باستبدال منصة جمع الورق.
الورق الكمي:يمكن تعيين القيمة التعسفية من 10 إلى 9999، فإنه سيتم إيقاف تلقائيا عندما تصل الورقة القيمة المحددة.
5. Eالتحكم الكهربائيجزء:مجهاز التحكم، PLC وواجهة الإنسان-الآلة، نظام التحكم الإلكتروني، جميع أنواع أجهزة حماية السلامة.
المحرك:مع محرك التحكم في السرعة بدون خطوات المستبدات المستوردة فجي، يجعل المحرك الرئيسي توفير الطاقة، ضوضاء منخفضة.الورق تغذية وجمع محرك خفض اختيار استيراد تايوان الكهرومغناطيسية الفرامل محرك تباطؤ، مع أداء السلامة العالية ، وطول عمر الخدمة وانخفاض ضوضاء التشغيل.
PLC وواجهة الإنسان-الجهاز:العرض الرقمي لسرعة عمل الجهاز وحالة، ويتم التحكم في المحرك الرئيسي بواسطة محول التردد، التحكم في السرعة بدون خطوة يجعل تشغيل أكثر استقرارا.نظام عرض واجهة الإنسان الآلة يمكن أن تعرض جميع أنواع ظروف العمل، تحديد العيب في الوقت المناسب والحلول المقترحة.
نظام التحكم الكهربائي:عملية التحكم في الحاسوب الدقيق للسيطرة التلقائية والاكتشاف في الوقت الحقيقي من إلى تغذية الورق ، نقل الورق ، قطع المطبوعة ، جمع الورق.
جميع أنواع أجهزة حماية السلامة:إنذار القرن عندما تحدث مشاكل، وإيقاف تشغيل الآلة تلقائيًا لضمان سلامة الإنسان.
6. أنانظام التشويش:Fنظام التشحيم المزدوجالتوقيتنظام التشحيم
نظام التشحيم القسري:ضغط الزيت وتعديل معدل التدفق هو مريح، تأكد من أن إمدادات زيت محرك الرئيسي بشكل طبيعي ولن يغلق الجهاز عند تشغيله.
نظام التشحيم بالتوقيت:متصلة بجهاز التحكم البرمجي للمضيف، يجعل تحكم وظيفة التشحيم تلقائيًا. سلسلة الإرسال تتم تزيينها بواسطة فرشاة الزيت ولها درع زيت للحفاظ على تنظيف الآلة،كما تقوم بتشطيب الزيت كميا وتوقيتيا، وتجنب تلف الآلة بسبب غياب التغذية اليدوية. نظام التشحيم توقيت ليس فقط تقليل ضوضاء الآلة، ولكن أيضا ضمان تشغيل الآلة مستقرة.
الثالث.المعلمات التقنية:
BMY-1500 نصف أوتوماتيكية القطع الموتة آلة التشنج
| البند | المعلمات | |
| النموذج | BMY-1500 | |
| طريق القطع | مطبخ الصفائح | |
| الحجم الأقصى للورق المرسل | 1510*1120ملم | |
| الحجم الأدنى للورق المرسل | 450*550ملم | |
| الحجم الأقصى للقطع | 1490*1100ملم | |
| الحجم الأدنى للمقبض | 6 ملم | |
| ضغط القطع القصوى | 320N/cm2 | |
| الورق المعالج | ألواح العاج | 200-2000 غرام/ متر مربع |
| ألواح موجعة | 8 ملم ((أكبر سمك) | |
| دقة القطع | ±0.1mm | |
| السرعة القصوى للقطع | 4500 ورقة/ساعة | |
| الحد الأقصى لارتفاع كومة التغذية | 1400mm ((على المستوى) | |
| ارتفاع كومة التغذية الدقيقة | 1250mm ((على المستوى) | |
| الطاقة الكلية | 13.5كيلوواط | |
| الوزن الإجمالي | 17.5T | |
| الحجم الكلي | 4200*2300*2250mm ((لا يشمل الدواسة) | |
IV. أجزاء رئيسية، المواد والمعدات:
| لا، لا، لا | البند | النموذج | المصنع | ملاحظات |
| 1 | عجلة الديدان | ZQAL9-4 | مع تجريد التحقيق | |
| 2 | العمود المنحني | 40 غرام | إطفاء عالية التردد | |
| 3 | قطب الدودة | 40 غرام | التشديد، التردد العالي، الطحن | |
| 4 | منصة | QT42-10 | صب الرمل بالراتنج | |
| 5 | مربع الإصدار | تعزيز مزدوج | ||
| 6 | صفيحة فولاذية | 70Cr | (داجي) ، (هوبي) | صلابة:HRC50-55 |
| 7 | الأسنان الخام | الدورالومين | ||
| 8 | سلسلة النقل | رينولد | رينولد، المملكة المتحدة | |
| 9 | عجلة التشابك الهوائي | يوي، إيطاليا | ||
| 10 | التكرار | (فوجي) | ||
| 11 | PLC | فيغور، تايوان | ||
| 12 | واجهة الإنسان والآلة | سامكون | ||
| 13 | المحرك الرئيسي | سمين | ألمانيا | |
| 14 |
تغذية الورق محرك جمع |
وانشين، تايوان | ||
| 15 | محامل المسامير | المجموعة المشتركة | كوريا الجنوبية | |
| 16 | صمام مغناطيسي | AIRTAC | تايوان | |
| 17 | الزر | (شنايدر) | ||
| 18 | إرسال | (شنايدر) | ||
| 19 | جهة الاتصال | (فوجي) | ||
| 20 | مفتاح إلكتروني بصري | أومرون | ||
| 21 | مفتاح السفر | أومرون | ||
| 22 | مضخة الزيت | WLP، تايوان | ||
| 23 | مفتاح الألياف البصرية |
|
(بيكو) ، (تايوان) |
