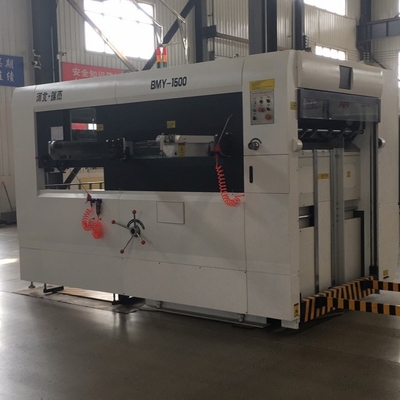

BMY-1500 نصف آلي يموتقطعوالتجعيدآلة
I. مقدمة الآلة:
إن آلة القطع والتجعيد النصف أوتوماتيكية BMY- 1500 هي المعدات الرئيسية لتصنيع العلامات التجارية لصناديق الألوان والكرتون والورق.
تم تجهيز آلتنا بأسنان مفتوحة ذات قابض عالي الكثافة، ودليل أمامي متأرجح شامل، ودليل دفع تلقائي، وهيكل فاصل عالي الدقة، ولوحة قفل هوائي، وقابض هوائي، وحماية من التحميل الزائد وجمع الورق تلقائيًا، مما يجعل مسافة تغذية الورق أقصر، ودقة تحديد المواقع عالية، وقطع القالب ثابت، وانتظام جمع الورق، ويمكن أيضًا القيام بقطع القالب بدون قابض.
أناأنا. المكونات والميزات:
1.جزء تغذية الورق: ورق الكود المسبق، منصة تغذية الورق، مقعد هوائي.
قبل-ورقة الكود:أسطوانة انزلاقية من الألومنيوم، سهلة وسريعة التشغيل. يحتاج المشغل إلى وضع الورق المعالج في عربة الورق ذات الرمز المسبق، وإعادة العربة إلى منصة تغذية الورق لمواصلة العمل التالي عندما يحدد الورق الحد الأدنى.
منصة تغذية الورق:يمكن ضبط مسافة الخطوة الصاعدة تلقائيًا وفقًا لكمية الورق، وتكون العملية سهلة وسريعة. مع خصائص مسافة التغذية الأقصر وكثافة اليد العاملة المنخفضة.
مقعد هوائي:يقف المشغل على منصة العمل، ويقوم بضبط ارتفاع الماكينة بالهواء المضغوط وفقًا لارتفاعات مختلفة للمشغل، وسهل التشغيل، مما يوفر الوقت والجهد.
الدليل الأمامي:إن الدليل الجانبي المتأرجح الأمامي الشامل له تأثير صغير على حافة الورق، ودقة تحديد موضع عالية، مع أربع مجموعات من مفاتيح الألياف الدقيقة (علامة تجارية تايوان ريكو) للتحقق من الورق في مكانه وتجنب إهدار الورق.
الدليل الجانبي:يمكنك اختيار الدليل الجانبي بناءً على منتجات مختلفة، دون الحاجة إلى استبدال المكونات، كما أنه سهل وسريع الضبط.
يمكن تنظيم ضغط القطع القالبي بشكل عام ويمكن أيضًا تنظيم حافة القابض الأمامي بشكل منفصل، كما أن المخفض اليدوي مريح ويوفر العمالة.
القابضون:المقابض مصنوعة من قوة عالية من سبائك الألومنيوم الصلبة المصبوبة بدقة، مع صلابة جيدة، مادة خفيفة، قصور ذاتي صغير، قوة عالية، يمكنها نقل الورق بدقة وسلاسة أثناء التشغيل بسرعة عالية. دليل أمامي فريد من نوعه، وضع مزدوج للقطع بالقالب ومنحنى تشغيل للكاميرا، ضوضاء منخفضة، دقة عالية ومتينة، حافة المقبض 6 مم فقط.
يموت قطع إطار ورقة:يعتمد التعزيز المزدوج لإطار صفائح القطع على قفل هوائي وسكة توجيه تحمل متدحرجة، وسلامة عالية، وسهولة التشغيل. لوحة عائمة من سبائك الألومنيوم الصلبة، وإطار صفائح قطع القالب مع لوحة شماعات، مما يجعل وضع اللوحة دقيقًا وقويًا، ويمكن إعادة استخدامها، ويمكن أن تمنع بشكل فعال سقوط لوحة قطع القالب وانفصالها.
يموت قطع لوحة الصلب:تتم معالجة اللوحة الفولاذية 70CR بواسطة معالجة حرارية خاصة، وتسطيح جيد، وصلابة عالية، وعمر خدمة طويل. نظام إصدار دخان وسادة الهواء المخصص يجعل اللوحة الفولاذية تدفع للداخل والخارج، بسهولة وتوفير العمالة.
هيكل الإرسال:تصميم ناقل الحركة الجديد يجعل القطع بالقالب عالي السرعة ودقيق. يعتمد المحرك الرئيسي ترسًا دوديًا وهيكل قضيب توصيل العمود المرفقي المصمم خصيصًا، وستؤدي وصلة شجيرة المحمل إلى تقليل مساحة الحركة، وتجنب تأثير ترس الدودة والدودة، والضغط العالي لقطع القالب، ولها وظيفة الضغط العالي. تم تجهيز الزوايا الأربع للمنصة المتحركة بزنبرك عازل لتخفيف الضغط وتقليل تآكل الآلة، مما يجعل الآلة تعمل بشكل أكثر ثباتًا.
المنصة السفلية المضيفة والمنصة المتحركة والمنصة العلوية:هذه المكونات الرئيسية مصنوعة من صب الرمل من راتينج حديد الدكتايل عالي القوة، وقوة شد عالية وصلابة جيدة.
هيكل متقطع:باستخدام هيكل فهرسة الكاميرا الثلاثية المتوازية عالية الدقة، تم تصميم منحنى الكامة بشكل خاص، وزاوية اجتياز كبيرة، مما يجعل القابض يعمل بشكل أكثر ثباتًا.
الفرامل القابض الهوائية:التحكم في عزم الدوران عن طريق ضبط ضغط الهواء، وانخفاض مستوى الضجيج، وأداء الكبح الجيد. يتم إيقاف تشغيل الجهاز تلقائيًا عند حماية الجهاز الزائد لتجنب وقوع الحادث.
4. جزء جمع الورق:جمع الورق تلقائيا وكميا.
ورق محاذاة للخلف، وورق لمحاذاة الجوانبلضمان التغذية التلقائية للورق بشكل منظم، فإن هيكل آلة تجميع الورق بسيط، سريع التشغيل. يتم ضبط ورق المحاذاة الخلفي بالكهرباء، وهو أسرع ثلاث مرات من التشغيل اليدوي، وتكون العملية بسيطة ومريحة. يمكن للمشغل مراقبة ورق المحاذاة الخلفي أمام الماكينة. يتم تجهيز ورق المحاذاة الخلفي بمفتاح كشف مزدوج لمراقبة الورق بالترتيب. يمكن أيضًا أخذ عينات عند تشغيل الماكينة. سيتم التنبيه تلقائيًا عندما يصل جمع الورق إلى الأمر لتذكير المشغل باستبدال منصة تجميع الورق.
ورقة كمية:يمكن ضبط القيمة التعسفية من 10 إلى 9999، وسيتم إيقاف تشغيلها تلقائيًا عندما تصل الورقة إلى القيمة المحددة.
5. هالتحكم الكهربائيجزء:مالمحرك، PLC وواجهة الإنسان والآلة، نظام التحكم الإلكتروني، جميع أنواع أجهزة حماية السلامة.
المحرك:مع محرك التحكم في السرعة بدون خطوات عاكس فوجي المستورد، يجعل المحرك الرئيسي موفرًا للطاقة، وضوضاء منخفضة. يختار المحرك المخفض لتغذية الورق وتجميعه محرك تباطؤ الكبح الكهرومغناطيسي المستورد من تايوان، مع أداء أمان عالي وعمر خدمة طويل وضوضاء تشغيل منخفضة.
PLC وواجهة الإنسان والآلة:شاشة رقمية لسرعة عمل الماكينة وحالتها، يتم التحكم في المحرك الرئيسي عن طريق محول التردد، والتحكم في السرعة بدون خطوات يجعل التشغيل أكثر ثباتًا. يمكن لنظام عرض واجهة الإنسان والآلة عرض جميع أنواع ظروف العمل وموقع الخطأ في الوقت المناسب والحلول المقترحة.
نظام التحكم الكهربائي:عملية التحكم بالكمبيوتر الصغير للتحكم الآلي والكشف في الوقت الحقيقي من تغذية الورق ونقل الورق وقطع القالب وجمع الورق.
جميع أنواع أجهزة حماية السلامة:إنذار القرن عند حدوث مشاكل، وإيقاف الجهاز تلقائيا لضمان سلامة الإنسان.
6. لنظام التشحيم:فنظام التشحيم الأوركيد وتوقيتنظام التشحيم.
نظام التشحيم القسري:يعد تعديل ضغط الزيت ومعدل التدفق أمرًا مريحًا، وتأكد من أن زيت المحرك الرئيسي يزود بشكل طبيعي ولن ينطفئ الجهاز عند التشغيل.
توقيت نظام التشحيم:متصلة بجهاز التحكم القابل للبرمجة للمضيف، مما يجعل التحكم في وظيفة التشحيم تلقائيًا. يتم تشحيم سلسلة النقل بواسطة فرشاة الزيت ولها درع زيت للحفاظ على تنظيف الماكينة، كما تقوم كال أيضًا بتزييت الزيت كميًا وتوقيتًا، وتجنب تلف الماكينة بسبب نقص التغذية اليدوية. نظام تشحيم التوقيت لا يقلل من ضجيج الماكينة فحسب، بل يضمن أيضًا تشغيل الماكينة بثبات.
ثالثا.المعلمات التقنية:
آلة تجعيد القطع النصف أوتوماتيكية BMY-1500
| غرض | حدود | |
| نموذج | بي إم آي-1500 | |
| طريقة القطع بالقالب | الصحافة الصوانى | |
| الحد الأقصى لحجم نقل الورق | 1510*1120 مللي متر | |
| الحد الأدنى لحجم نقل الورق | 450*550 مللي متر | |
| الحد الأقصى لحجم قطع القالب | 1490*1100 ملم | |
| الحد الأدنى لحجم القابض | 6 ملم | |
| أقصى ضغط قطع القالب | 320 نيوتن/سم² | |
| معالجة الورق | لوح عاجي | 200-2000 جم/م² |
| لوح مموج | 8 مم (أقصى سمك) | |
| دقة قطع القالب | ± 0.1 ملم | |
| أقصى سرعة قطع القالب | 4500 ورقة/ساعة | |
| الحد الأقصى لارتفاع كومة التغذية | 1400 ملم (فوق المستوى) | |
| الحد الأدنى لارتفاع كومة التغذية | 1250 ملم (فوق المستوى) | |
| إجمالي الطاقة | 13.5 كيلو واط | |
| الوزن الإجمالي | 17.5 طن | |
| الحجم الكلي | 4200*2300*2250 مللي متر (لا يشمل الدواسة) | |
رابعا. الأجزاء الرئيسية والمواد والأجهزة التصرف:
| لا. | غرض | نموذج | الشركة المصنعة | ملاحظات |
| 1 | عجلة دودة | ZQAL9-4 | مع كشط التحقيق | |
| 2 | رمح منحني | 40 غرام | التبريد عالية التردد | |
| 3 | قطب دودة | 40 غرام | هدأ، عالية التردد، طحن | |
| 4 | منصة | QT42-10 | صب الرمل الراتنج | |
| 5 | مربع الإصدار | تعزيز مزدوج | ||
| 6 | صفيحة فولاذية | 70كر | دازهي، هوبى | الصلابة: HRC50-55 |
| 7 | القابض الأسنان الخام | دورالومين | ||
| 8 | سلسلة الإرسال | رينولد | رينولد، المملكة المتحدة | |
| 9 | القابض الهوائي | يويي، إيطاليا | ||
| 10 | تكرار | فوجي | ||
| 11 | بلك | القوة، تايوان | ||
| 12 | واجهة الإنسان والآلة | سامكون | ||
| 13 | المحرك الرئيسي | سيمين | ألمانيا | |
| 14 |
تغذية الورق محرك التجميع |
وانكسين، تايوان | ||
| 15 | تحمل الترباس المسار | JMC | كوريا الجنوبية | |
| 16 | صمام مغناطيسي | إيرتاك | تايوان | |
| 17 | زر | شنايدر | ||
| 18 | تتابع | شنايدر | ||
| 19 | المقاولين | فوجي | ||
| 20 | التبديل الضوئية | اومرون | ||
| 21 | تبديل السفر | اومرون | ||
| 22 | مضخة الزيت | دبليو إل بي، تايوان | ||
| 23 | تبديل الألياف الضوئية |
|
بريكو، تايوان |
