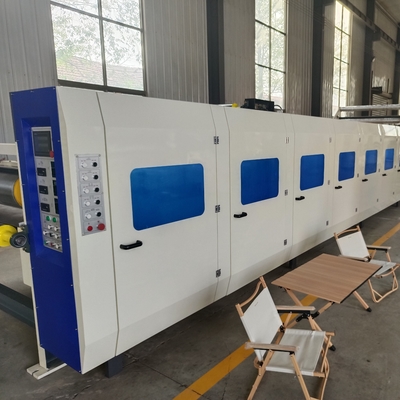

SM-F ذو الواجهة المزدوجة لخط إنتاج الكرتون المموج عالي السرعة
أ، المعلمات التقنية:
| عرض العمل | 2200 ملم |  |
| سرعة التصميم | 200 م/دقيقة | |
| السرعة الاقتصادية | 120-200 م/دقيقة | |
| رقم اللوحة الساخنة | 600 مم × 16 قطعة | |
| طول قسم التبريد | 5 متر | |
| متطلبات درجة الحرارة | 160—200 درجة مئوية | |
| ضغط البخار | 0.8-1.3 ميجا باسكال | |
| ضغط الهواء | 0.5 - 0.6 ميجا باسكال | |
| قوة العمل | 380 فولت، 50 هرتز، 75 كيلو وات |
ب، الميزة الهيكلية:
|
★الآلة ذات الوجهين عبارة عن ورق مموج ملتصق من جانب واحد وورق وجه مصفح، وتسخين الصوانى الساخنة، ومعجون الغراء، والقوالب النمطية لإنتاج الورق المقوى المسطح. ★يتم التعامل مع سطح اللوحة الساخنة بالطحن، وعرض اللوحة الساخنة 600 مم، إجمالي 16 قطعة من اللوحة الساخنة، الصور النمطية للتبريد الوزير 5 م. اللوحة الساخنة مصنوعة من لوحة الحاوية، وشهادة حاوية الضغط المغلقة وشهادة الفحص. الألواح الحرارية الداخلية لهيكل عزل القسم، وتدفق البخار على شكل حرف S، والبخار، ووظيفة فصل الماء واضحة، وتحسين معدل استخدام البخار. ★تعتمد اللوحة الساخنة هيكل لوحة الضغط الهوائي. يعتمد رفع لوحة الضغط على هيكل هوائي. 14 مجموعة من ألواح الضغط الهوائية الزنبركية قياسية. ★يتحكم أنبوب الحرارة الخاص بلوحة التسخين في درجة الحرارة في أقسام متعددة ويحتوي على شاشة عرض لدرجة الحرارة. ★يتم توسيط حزام القطن العلوي تلقائيًا بواسطة صمام هوائي التصحيح، ويتم استخدام الأسطوانة المزدوجة للتحكم في جهاز شد شبكة القطن على شكل حرف S. كمية التشديد كبيرة. ★يعتمد الحزام السفلي آلية شد هوائية، والهيكل بسيط وعملي، ويتم تصحيح ومحاذاة الجزء الأيسر والأيمن من الحزام الناقل السفلي تلقائيًا، ويمكن أيضًا تعديله يدويًا على كلا الجانبين. ★وحدة محرك علبة التروس باستخدام هيكل مستقل، والعتاد الصلب رقم ZG-500 للمواد، واستخدام تزييت التروس المغمورة بالزيت. ★المكونات الكهربائية المستخدمة من العلامات التجارية المشهورة عالميًا، الجهاز مستقر وموثوق. ★محرك الدفع الرئيسي لطاقة تردد المحرك، وعزم دوران منخفض السرعة، ونطاق سرعة واسع، وموثوق، وسهل الصيانة. ★العمود الفقري الرئيسي لمحات عالية الكثافة GB، هيكل متين، مظهر جميل، مناسب للعمل بسرعة عالية. |
ج، معلمات المكون الرئيسي:
|
اسم الجزء براعة |
مواصفة | المعالجة السطحية |
| الأسطوانة المطاطية للمحرك العلوي | ￠800 ملم | مغطاة بمطاط مقاوم للاهتراء |
| الأسطوانة المطاطية ذات المحرك السفلي | ￠600 ملم | مغطاة بمطاط مقاوم للاهتراء |
| بكرة الحزام الأمامية والخلفية مدفوعة | ￠215 ملم | تلميع طلاء الكروم بطحن دائري |
| بكرة التوتر العلوي | ￠155 ملم | تلميع طلاء الكروم بطحن دائري |
| بكرة تعديل الحزام العلوي | ￠130 ملم | تلميع طلاء الكروم بطحن دائري |
د، المعلمات الديناميكية الرئيسية:
| اسم | قوة | الجهد االكهربى | تكرار |
| محرك الدفع الرئيسي | 75 كيلو واط | 380 فولت | 50 هرتز |
هـ ، العلامة التجارية للأجزاء الرئيسية والأصل:
| رقم سري | اسم الأجزاء الرئيسية | العلامات التجارية أو مكان المنشأ | ملاحظات |
| 01 | الهيكل العظمي الرئيسي | ملفات تعريف إنتاج Tiangang أو lai Gang | NO.36channel وNO.16 I-beam |
| 02 | محرك لوحة الحائط | خبي هاندان | س345 |
| 03 | لوح حراري | تيانجانج أو جيجانج | لوحة حاوية Q235B مصنوعة |
| 04 | محرك الدفع الرئيسي | سرير سيمنز | محرك تردد 75 كيلو وات |
| 05 | حزام القطن | شنيانغ | سمك حزام القطن: 9 مم |
| 06 | فخ | ارمسترونج، الولايات المتحدة | يطفو |
| 07 | الأجهزة الكهربائية ذات الجهد المنخفض | سيمينس | المقاولين، التتابع، زر |
| 08 | مكونات تعمل بالهواء المضغوط | AirTac أو sono | |
| 09 | محول التردد | سيمينس | |
| 11 | تحمل | اليابان NSK | |
| 12 | تحمل مع مقعد | فوجيان |
شركتنا
تغليف المنتج
التعليمات:
س 1: كيف يتم ضمان الجهاز؟
ج: فترة الضمان: 12 شهرًا من تاريخ شحن الماكينة. لن يكون الضمان صالحًا إذا تعرض الجهاز لسوء الاستخدام أو التلف العرضي أو خطأ المشغل. خلال فترة الصلاحية، سنقوم بتوريد قطع الغيار. إذا كانت لديك أي أسئلة أخرى، فيرجى الاتصال بنا وسنرد عليك من خلال صور ومقاطع الفيديو الخاصة بالمنتج لتوضيح كل التفاصيل.
سؤال 2: ماذا عن خدمة ما بعد البيع؟
ج: 1) TM عبر الإنترنت على مدار 24 ساعة، كما يمكنك الاتصال عبر البريد الإلكتروني وSkype وwechat وWhatsApp وما إلى ذلك.
2) لحل مشاكل مقاطع الفيديو/الصور.
3) ضمان لمدة سنة على تغيير قطع الغيار.
س3: هل الدفع آمن بالنسبة لي لأننا التعاون الأول؟
ج: يمكننا القيام بضمان التجارة، والذي سيضمن استلام منتجاتك، كما أننا نقبل طريقة دفع آمنة أخرى كما تريد.
Q4: ما هو الحد الأدنى لكمية الطلب، هل يمكنك أن ترسل لي عينات؟
ج: الحد الأدنى للكمية لدينا هو مجموعة واحدة، نظرًا لأن منتجنا عبارة عن معدات آلية، فمن الصعب إرسال عينات إليك، إذا كان لديك أي أسئلة حول المنتجات، فلا تتردد في الاتصال بنا للحصول على مزيد من التفاصيل، ويسعدنا أن نقدم لك المزيد من المعلومات مثل المواصفات والفيديو وما إلى ذلك.
