خط إنتاج الورق المقوى

1
MOQ
USD10,000~100,000/set
السعر
خط إنتاج الورق المقوى
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
عرض العمل: 2200 ملم
سرعة التصميم: 250 م / دقيقة
السرعة الاقتصادية: 2000-350m/min
التكوين الميكانيكي: 6 سكين 10 خطوط
الحد الأدنى لعرض القطع: 140mm
المسافة الدقيقة: 0mm
دقة تحديد موقع عجلة القطع: ± 0.5 ملم
الحركة الأفقية للجهاز بأكمله: ± 100 مم
إبراز:

خط إنتاج الورق المقوى المموج

,

خط إنتاج الورق المقوى المتعرج من Slitter Scorer

,

بطاقات من الورق المقوى

معلومات اساسية
مكان المنشأ: دونغقوانغ , الصين
اسم العلامة التجارية: GERUN
إصدار الشهادات: ISO,CE
رقم الموديل: شقّة شفرة رقيقة GR
شروط الدفع والشحن
تفاصيل التغليف: غطاء بلاستيكي أو تغليف صندوق خشبي (مختار)
وقت التسليم: 25-60 يومًا
شروط الدفع: T/T
القدرة على العرض: 30 مجموعة / شهر
منتوج وصف

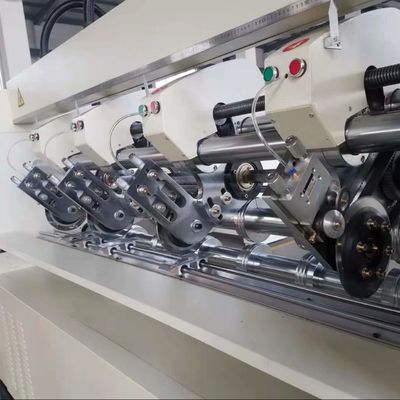

آلة القطع ذات الشفرة الرفيعة لخط إنتاج الكرتون المضلع

أ، المعلمات التقنية:

عرض العمل2200 ملم

خط إنتاج الورق المقوى

سرعة التصميم250 م/دقيقة
السرعة الاقتصادية200-230 م/دقيقة
التكوين الميكانيكي6 سكين 10 خطوط
الحد الأدنى لعرض القطع140 ملم
الحد الأدنى للمسافة البادئة0 ملم
دقة تحديد موضع عجلة القطع± 0.5 ملم
الحركة الأفقية للجهاز كله± 100 ملم



ب، الميزة الهيكلية:

★يتحكم محرك سيرفو المتزامن في صف السكاكين والأسلاك. إعادة التعيين التلقائي. حجم دقيق. وقت تغيير الطلب هو 3 ثواني. يمكن استخدام الجهازين لتغيير الطلبات على الفور دون إبطاء.
★ نظام التحكم PLC، باستخدام نظام الناقل CANopen، مع وظيفة إدارة الطلب، ومجهز بواجهة إدخال إشارة متزامنة مع سرعة المجفف.
★HMI مع شاشة ملونة تعمل باللمس مقاس 10.4 بوصة، وتخزين 999 طلبًا، وتغيير الطلبات تلقائيًا أو يدويًا من أجل إنذار واحد للخطأ.
★ثلاثة أنواع من أشكال خطوط الضغط: محدبة ضد المقعرة (خط ثلاث طبقات)، محدبة ضد المقعرة (خط خمس طبقات)، محدبة ضد مسطحة، يمكن تحويل ثلاثة أنواع من أشكال خطوط الضغط الكهربائية. ظلال دائرية مجعدة عن طريق التحكم بالكمبيوتر، خطية، وسهلة الانحناء.
★باستخدام سكين فولاذي رفيع من سبائك التنغستن، شفرة حادة، عمر طويل يزيد عن 8 ملايين متر. مبراة السكاكين للتحكم في الكمبيوتر، مبراة السكاكين الأوتوماتيكية أو اليدوية، يمكن تقسيم شحذ الحواف المتطورة، وتحسين كفاءة الإنتاجية.
★تم اعتماد ناقل الحركة المتزامن المستورد، ويتم دعم حامل الشفرة الرفيع ومقعد العقص بواسطة محامل خطية، وحجم تحديد المواقع دقيق دون تراكم الأخطاء.
★يتم تشغيل القطع والعقص بواسطة محركات تحويل التردد المستقلة. يتم وضع منفذ الشفط تلقائيًا مع أمر التغيير.
★مع خزان الغاز ووظيفة حماية الضغط المنخفض.


ج، المعلمات الديناميكية الرئيسية:

اسمقوةالجهد االكهربىتكرار
صف من المحركات المؤازرة أحادية القطب0.45 كيلو واط380 فولت50 هرتز
الحز العاكس المحرك7.5 كيلو واط380 فولت50 هرتز
محرك تحويل تردد خط الضغط7.5 كيلو واط380 فولت50 هرتز
محرك تحويل تردد مخرج الشفط0.55 كيلو واط380 فولت50 هرتز


د ، العلامة التجارية للأجزاء الرئيسية والأصل:

رقم سرياسم الأجزاء الرئيسيةالعلامات التجارية أو مكان المنشأملاحظات
01إطارشاندونغ جينانس345
02شعاع السكك الحديديةتيانجينس345
03تحكم برمجة PLCشنايدريمكن فتح نظام الحافلات
04واجهة المستخدم البشريةكينكو10.4 بوصة
05التحكم المؤازر بسكين الصفكينكو500 واط
06التحكم المؤازر في خط الصفكينكو500 واط
07التحكم في تغيير الخطكينكو500 واط
08التحكم في الشفطكينكو500 واط
09مفتاح القرب، التبديل الكهروضوئياليابان اومرون
10تتابعشنايدر
11محرك تحويل التردد الرئيسيخبي5.5 كيلو واط×2
12محرك أفقيشاندونغ جينزان المخفض
13محرك شفط العادمتشجيانغ0.55 كيلو واط
14صمام الملف اللولبي، اسطوانةإيرتاك
15تحملHRB أو C&U
16تحمل مع مقعدتشجيانغ ووهوان
17شفرة سبائك التنغستنسيتشوان بويان¢260 ملم
18الأدلة الخطيةتايوانشانجين


شركتنا
خط إنتاج الورق المقوىخط إنتاج الورق المقوى


تغليف المنتج
خط إنتاج الورق المقوى


التعليمات:
س 1: كيف يتم ضمان الجهاز؟
ج: فترة الضمان: 12 شهرًا من تاريخ شحن الماكينة. لن يكون الضمان صالحًا إذا تعرض الجهاز لسوء الاستخدام أو التلف العرضي أو خطأ المشغل. خلال فترة الصلاحية، سنقوم بتوريد قطع الغيار. إذا كانت لديك أي أسئلة أخرى، فيرجى الاتصال بنا وسنرد عليك من خلال صور ومقاطع الفيديو الخاصة بالمنتج لتوضيح كل التفاصيل.
سؤال 2: ماذا عن خدمة ما بعد البيع؟
ج: 1) TM عبر الإنترنت على مدار 24 ساعة، كما يمكنك الاتصال عبر البريد الإلكتروني وSkype وwechat وWhatsApp وما إلى ذلك.
2) لحل مشاكل مقاطع الفيديو/الصور.
3) ضمان لمدة سنة على تغيير قطع الغيار.
س3: هل الدفع آمن بالنسبة لي لأننا التعاون الأول؟
ج: يمكننا القيام بضمان التجارة، والذي سيضمن استلام منتجاتك، كما أننا نقبل طريقة دفع آمنة أخرى كما تريد.
Q4: ما هو الحد الأدنى لكمية الطلب، هل يمكنك أن ترسل لي عينات؟
ج: الحد الأدنى للكمية لدينا هو مجموعة واحدة، نظرًا لأن منتجنا عبارة عن معدات آلية، فمن الصعب إرسال عينات إليك، إذا كان لديك أي أسئلة حول المنتجات، فلا تتردد في الاتصال بنا للحصول على مزيد من التفاصيل، ويسعدنا أن نقدم لك المزيد من المعلومات مثل المواصفات والفيديو وما إلى ذلك.
