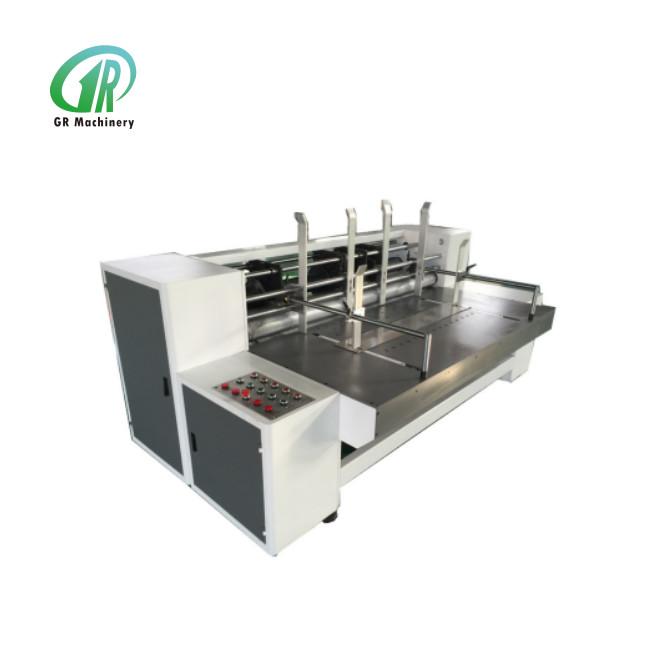

طراز 2000 آلة تشكيل صندوق الكرتون الآلي عالية الدقة

آلة تشكيل صناديق الكرتون الآلية

أنا.مقدمة

تستخدم الآلة نظام تغذية أوراق الورق المساعدة الممتصة بالفراغ (حجم الهواء قابل للتعديل) ، مع الوظيفة التي يمكن أن تكمل التقطيع ، والقطع الزاوي ، والقطع ، والتجاعيد ، إلخ.من الورق المموج في مرة واحدةعمق فتحة هذه الآلة معضبط كهربائي، ومجهزة مع قراءة المقياس. تعديل مرحلة سلاوتينغ هو إلى هيكل العجلات الكوكبية، واعتمادالكهرباءالكمبيوترنوع 360 درجةتعديل، ويمكن للقرص السكين العلوي والسفلي والعجلات التجاعيد تتحرك متزامنة إلى اليسار أو اليمين، (ملاحظة: بعض الأداة الخاصة لضبط الحركة) ، فمن السهل استخدام وصيانة، مضغوطة,الذي هو محترف بالنظر إلى معدات تشكيل الكرتون الصغيرة.

II. الهيكل والخصائص الوظيفية الرئيسية

1. يتبنى عجلة تغذية الورق عجلة نمطية ، ويتبنى عجلة تغذية ضغط تعديل عجلة غريبة مع عجلات غريبة اليسار واليمين ، ويمكن تعديل الضغط بشكل متزامن.

2. قسم تغذية الركل الخلفي يعتمد على كلا الجانبين والحاجز الخلفي لتثبيت الورق المقوى ، لتجنب خطأ الفتح لجعل الورق المقوى العليا ضالة عند دفع الورق المقوى ،يمكن أن تناسب كل نوع من الأوراق الورقية ذات الجودة المختلفة، وإرسال ورقة مستقرة ودقيقة.

3. أطباق سكين القص تعتمد الفولاذ المعالجة بالكامل, سكين القص تعتمد سكين نصف دائرة على شكل قوس من أسنان المنشار لفتح وإزالة النفايات, الورق المقوى الحصول على قطعة الدوال بعد القص,السكاكين المقطعة تقطع كلا الجانبين من الورق النقي(ملاحظة: يتم تثبيت عجلة الضغط وسكاكين القطع في نفس الدوال ، من السهل ضبطها)

4يتم إرسال الورق بواسطة ستة محاور نقل بعد التقطيع، وقطع الزوايا، والتنسيق وقطع.هذه الطاقة الماكينة مجهزة بجهاز تحكم سرعة التردد (سرعة قابلة للتعديل بحرية)، اعتمادا على محول تردد JTE.

5. هذه الآلة تتبنى إعداد الكوكب الكهربائي للتعديل في مرحلة لتعديل حجم الورق المقوى ، يمكن تعديل دون توقف.

الثالث. هيكل الآلة

1 -- جانب تغذية محاذية 2 -- خلفية تغذية محاذية 3 -- مقدمة تغذية محاذية

(الصورة أ)

4 --- قرص سكين 5 --- قرص قطع الزوايا 6 --- جهاز ضغط الورق

7 --- لوحة زر الأمامية 8 --- لوحة زر الخلفية

(الصورة)ب)

IV.تشغيل الآلة

1. اختر الورق المقوى الذي تريد معالجته، وتعديل محاذية تغذية الجانب (1 في الصورة أ)تحريك محركات التغذية الجانبية إلى اليمين أو اليسار، ضبط المسافة بين اثنين من المدافع الجانبية وفقا لطول الورق المقوى ، بعد الانتهاء من ضبط ، ضغط المسمار وتثبيت المدافع.

2. تعديل محاجر التغذية الخلفية (في الصورة A) ، طريقة التعديل: تحرير المسامير في دائرة الصورة أدناه ، تحريك محاجر التغذية الخلفية (في الصورة A) إلى الأمام أو إلى الوراء ،ضبط المواقف المناسبة وفقا لعرض الورق المقوى ، بعد الانتهاء من ضبط، ضغط على المسمار وتثبيت المكافحة.

3ضبط مساحة الإطعام حسب سمك الورق المقوى: حرر المسامير في الدائرة في الصورة أدناه ، تحرك محركات الإطعام الأمامية (3 في الصورة أ) لأعلى وأسفل ،جعل المسافة بين الجزء السفلي من المكافحة وطاولة التغذية هو 1.5 مرات سمك الورق المقوى. (عندما تغذية الورق المقوى ، يمكن أن تجعل الورق السفلي يمر ووقف الثانية الأخيرة)

4وفقًا لسمك الورق المقوى ، لضبط مساحة الإفراج من أدوات التغذية ، عجلات التجاعيد و أقراص السكاكين ، لتغذية ، التجاعيد و فتح الورق المقوى بسلاسة.طريقة التعديل: افتح بوابة الأمان على اليسار من الآلة ، هناك ثلاثة مُعديلي الدودة التوربينية ، الأكبر هو لضبط المسافة بين أدوات التغذية ،الوسط هو ضبط المسافة بين عجلات التجاعيد، والأكثر انخفاضا هو لضبط الفراغ بين أقراص سكين السكين.

5قم بتوصيل خط الكهرباء و قم بشحن الجهاز بالكهرباء

6تشغيل الجهاز في لوحة الزر الأمامية (7 في الصورة ب) ، كما هو الحال في الصورة أدناه ، في الصورة 1 ، يتم إيقاف تشغيل الجهاز (في هذا الوقت ، يتم الضغط على زر التوقف العاجل) ،أطلقي التوقف الطارئ، ثم إشارة الطاقة تضيء ، اضغط على إشارة الكمبيوتر الرئيسي لتشغيل الآلة ، إشارة الكمبيوتر الرئيسي تضيء ، مثل الصورة 2.

(الصورة 1)

(الصورة 2)

Fلوحة أزرار

1ضع الورق المقوى على طاولة التغذية التي تم ضبطها، ضبط ثلاثة أقراص سكين فتحة وواحد قرص سكين قطع الزاوية،وفقًا لموضع المنعطف الصحيح ووضع قطع الزوايا للورق المقوىطريقة التعديل كما هو موضح أدناه: في لوحة الزر الخلفية (في الصورة ب) ، قم بتحريك الزرين قم بتدوير قرص السكين و اجعل فتحة المسمار بالخارجكما هو مبين في الصورة 4 ، فك المسامير بالمفتاح الفرنسي ، ثم كما هو الحال في الصورة 5 ، قم بتدوير المفتاح الفرنسي وجعل قرص السكين يتحرك يميناً أو يساراً إلى الموقف المناسب لقطع الزوايا ،عندما تتحرك، وسوف تتحرك أقراص السكين العليا والسفلية والعجلة التجاعيد المقابلة بشكل متزامن. ضبط أقراص السكين الثلاثة الأخرى هي نفسها.

(الصورة 3)

(الصورة 4)

(الصورة 5)

2تعديل ارتفاع الصندوق: حسب ارتفاع الصندوق الذي سيتم إنتاجه ، في لوحة الزر الخلفية (8 في الصورة ب) ،باستخدام ارتفاع الصندوق + و ارتفاع الصندوق - 2 أزرار (الجزء الدائري في الصورة أدناه) لضبط المسافة بين السكين والسكين في قرص السكينهناك مقياس تدريجي في كل قرص سكين، سهلة للتعديل الدقيق.

3. في لوحة زر الأمامية (7 في الصورة ب) ، كما هو الحال تحت الصورة 6، اضغط على المراوحة المراوحة على ، إشارة المراوحة المراوحة على ، لتشغيل المراوحة ، وتدوير زر سرعة الجهاز الرئيسي ،جعل السرعة أسرع من الصفر. اختبار لتغذية قطعة واحدة من الورق المقوى، وفقا لموقف الشق الحقيقي وقطع الزاوية، لضبط المرحلة.باستخدام الزرّين "مرحلة الورق المقوى +" و "مرحلة الورق المقوى -" المُحاطين في الصورة 8 لضبط.

(الصورة 6)

(الصورة 7)

(الصورة 8)

4بعد الانتهاء من ضبط ، يمكن نقل كل جهاز ضغط الورق (6 في الصورة ب) بين قرصين سكين ، كما هو الحال في الصورة أدناه ، ثم بدء إنتاج حجم من صناديق الكرتون.

جزء التحكم الاختياري عند تغذية الورق المقوى مع طول كبير أو عرض كبير:

1. عندما يكون طول الورق المقوى كبير ، يمكن تحريك محرك التغذية الأمامي (3 في الصورة أ) يمينًا أو يسارًا.تحريك اثنين من محركات التغذية الأمامية (3 في الصورة أ)، تعديل المدافع الأمامية التغذية إلى المواقف المناسبة وفقا لطول الورق المقوى ، بعد الانتهاء من ضبط ، وتشديد المسمار وتثبيت المدافع.

2عندما يكون عرض الورق كبيرًا ، تحتاج إلى ضبط نطاق امتصاص طاولة التغذية: ضع قطعة واحدة من الورق على طاولة التغذية ، وجعل الآلة في حالة سرعة منخفضة ،تحقق من مدى المشي من لوحة الدفع (الجزء المستطيل في الصورة أدناه)تأكد من أن لوحة الدفع لا تلمس الورق المقوى عندما تحرك لوحة الدفع الحافة القصوى للآلة ، ثم يمكن أن تدفع الورق المقوى وتجعلها تغذية إلى الأمام.إذا كان هناك حاجة لتعديل وضع لوحة الدفع، تحرير المسامير التي تدور في الصورة أدناه، والعثور على فتحة المسامير المناسبة في وضع أكثر جانبية، وتثبيت لوحة دفع.

V. قطع الغيار السهلة للارتداء و طريقة الاستبدال

1. استبدال سكين الحفر و سكين قطع الزوايا:

كما هو مبين في الصورة أدناه ، فك المسمار من الجزء الذي يحتاج إلى استبدال ، ثم يمكنك أن تأخذ السكين ، وتثبيت السكين الجديد وإصلاح المسمار.يمكن أن تتحرك على الركض الإيجابي أو الركض السلبي في لوحة الزر الخلفية (8 في الصورة ب)، تدوير المسمار في الخارج ، مريحة لإزالة.

2. استبدال شريط التخلص من النفايات: كما هو مبين في الصورة أدناه، وافصل المسمار في الثقب باستخدام المفتاح الفرنسي، ثم يمكن سحب شريط الفولاذ.

صيانة الآلات

1. التحقق بانتظام من محامل الجهاز وتنظيف مرة واحدة كل ستة أشهر إلى سنة واحدة. أجزاء الاتصال الأخرى، تحتاج إلى إضافة زيت المحرك كل ستة أشهر.

2قبل تشغيل الآلة ، تحقق من وجود الشوائب في الداخل ، إذا كان هناك بعض الأجزاء الملونة أو مكسورة ، بعد التحقق من عدم وجود شذوذ ، ثم تشغيل الآلة.يجب أن تبقى الآلة نظيفة ونظيفة لفترة طويلة.

ضمان الجهاز وخدمة ما بعد البيع

1هذه الآلة لديها ضمان لمدة سنة واحدة على الهيكل بأكمله ، لا تشمل السكاكين ، وقطاط الدوار وغيرها من الأجزاء السهلة للارتداء.باستثناء الأجزاء السهلة للارتداء والضرر الناجم عن سوء التشغيل، إذا كانت هناك مشكلة مع العناصر الكهربائية ، المعدات ، محامل الخ. قطع الهيكل ، وسوف نقدم قطع الغيار مجانا.

2بعد فترة الضمان، إذا كان هناك أجزاء تالفة أو مكسورة، سوف نحصل على دفع لتوفير الجزء المبدل.

3لكل مشاكل التشغيل والصيانة وغيرها في الإنتاج، شركتنا سوف توفر الحل التقني ومساعدة لعملائنا مجانا.
