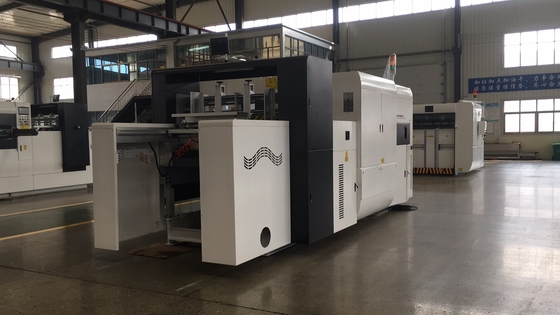

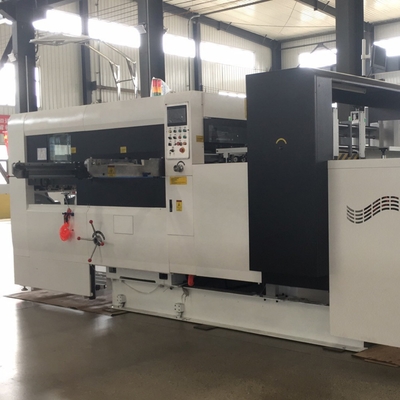

آلة قطع وتجعيد القوالب الأوتوماتيكية MY1500 مع وحدة تغذية بحافة الرصاص
| وصف |
1.مغذي حافة الرصاص (وحدة التغذية تحت الشفط)
1) مزود بمغذي حافة الرصاص ، يمكنه منع تلف الورق المقوى بواسطة العجلات السوداء.
2) يمكن للمشغل المؤازر المستقل أن يضمن إرسال الورق المقوى إلى الموضع الصحيح وتجنب الانهيار على الورق
3) تعمل مروحة الشفط ذات الطاقة الكبيرة ونظام الرياح المعدل لصندوق مموج 3-9 مم.
2.طاولة التغذية
1) عجلات الفرشاة القابلة للتعديل وعجلات الضغط لضمان الوضع الدقيق للدخول في الوضع الأمامي والجانبي.
2) وضع الدفع والسحب المسبق للتسجيل يمكن أن يضمن دقة قطع القوالب.
3) نظام الكشف عن وضع الجبهة الخفيفة Rikko يمنع حركة الورق المائلة في الجسم الرئيسي.
4) يتم التحكم في رفع إطار عجلة الفرشاة بواسطة الأسطوانة.سهل تنفيذه.
3. الجسم الرئيسي
1. اعتماد نظام التشحيم المركزي الأوتوماتيكي وإعداد نظام تشحيم السلسلة الرئيسية بواسطة HMI.
2. نظام امتصاص الصدمات ذو التصميم الحاصل على براءة اختراع يمكن أن يطيل عمر الجسم الرئيسي ويزيد الضغط.
3. علبة التروس المتقطعة المصنوعة في تايوان يمكن أن تضمن التسجيل الدقيق وتقليل هجوم القابض.
4. قسم التجريد
1) هيكل حركة مزدوج الفعل مع إطار تجريد علوي وسفلي يسهل تغيير القالب.
2) نموذج diecutter ذكر / أنثى متاح للكرتون مختلفة.
3) المطابقة مع نظام تسجيل خط الوسط في منطقة التقطيع ، يوجد نفس النظام في قسم التجريد. يمكن للمواضع الدقيقة أن تزيد من كفاءة الإنتاج.
4) نظام إزالة نفايات الحافة الأمامية القابض لزيادة كفاءة الإنتاج.
5. جزء قطع القوالب ونظام التسليم
1) مطاردة Diecutting ثابتة بدقة بواسطة نظام قفل هوائي.
2) يتم وضع لوحة Diecutting داخل وخارج بواسطة جهاز تعويم الهواء.
3) يمكن لنظام القابض الكهربائي للسلسلة الرئيسية أن يضمن ثبات السلسلة عند توقفها بسرعة عالية.
4) يتم تشحيم السلسلة الرئيسية وسلسلة المساعدة بشكل دوري بواسطة PLC.
5) نافذة الحماية من diecutting يمكن أن تحافظ على نظافة الجسم الرئيسي.
6) قضبان قابض سبائك الألومنيوم خفيفة الوزن ودائمة مع سلسلة Renold UK أو IWIS Germany تضمن الدقة.
6. جزء تجميع الورق
1) ورق المحاذاة الخلفي ، ورق محاذاة الجانب لضمان تغذية الورق الأوتوماتيكية بشكل منظم ، هيكل آلة جمع الورق بسيط وسريع التشغيل.يتم ضبط محاذاة الورق الخلفية بالكهرباء ، أسرع بثلاث مرات من التشغيل اليدوي ، العملية بسيطة ومريحة ، يمكن للمشغل مراقبة ورقة المحاذاة الخلفية أمام الماكينة.يمكنه أيضًا أخذ عينات عند تشغيل الماكينة ، وسوف ينبه تلقائيًا عندما يصل جمع الورق إلى الأمر لتذكير المشغل باستبدال منصة تجميع الورق.
2) الورق الكمي: يمكن ضبط القيمة التعسفية من 10 إلى 9999 ، وسوف يتم إيقاف تشغيله تلقائيًا عندما يصل الورق إلى القيمة المحددة.
| المعلمات |
| أناتيم | المعلمات |
| نموذج | MY-1500 |
| نوع القطع بالقالب | قطع قالب مسطح مضغوط (الجانب السفلي متحرك بينما الجانب العلوي غير متحرك) |
| الحد الأقصى لحجم نقل الورق | 1510 * 1120 ملم |
| الحد الأدنى لحجم نقل الورق | 450 * 400 ملم |
| الحد الأقصى لحجم القطع بالقالب | 1490 * 1100 مم |
| حجم القابض الأدنى | 6-8 ملم |
| أقصى ضغط للقطع بالقالب | 380 نيوتن / سم² |
| الورق المعالج | اللوح المموج: 1-10mm |
| أقصى سرعة للقطع بالقالب | 5000 ورقة / ساعة |
| أقصى ارتفاع كومة التغذية | 1400 مم (فوق المستوى) |
| الحد الأدنى لارتفاع كومة التغذية | 1250 مم (فوق المستوى) |
| قوة المحرك الرئيسية | 11 كيلو واط |
| إجمالي الطاقة | 18 كيلو واط |
| الوزن الكلي | 16.5 ت |
| الحجم الكلي | 6900 * 2500 * 2346مم (بدون منصة وورق مسبق) |
8100 * 4400 * 2346مم (مع المنصة والورق المسبق) |
| التعبئة والشحن |
1. تتبنى عبوة مقاومة للرطوبة والصدمات وهي مناسبة للطرق لمسافات طويلة.
2. النقل وأنواع الأحوال الجوية المختلفة.مجموعة كاملة من الصيانة والتشغيل.
3. يتم تضمين كتيبات.
