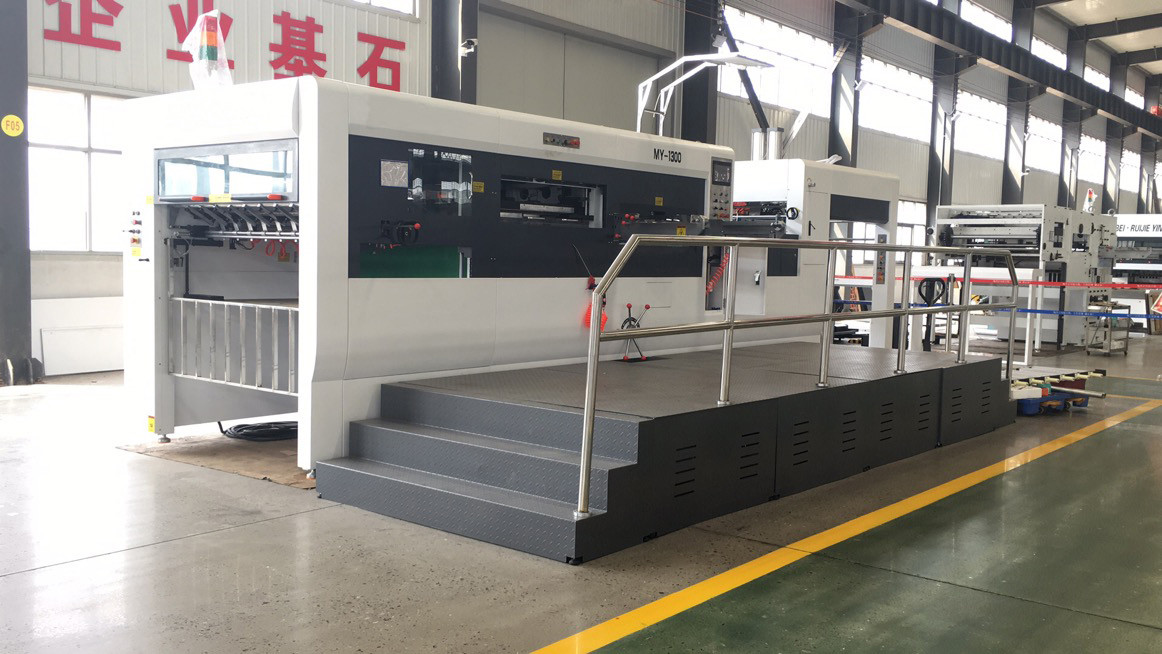

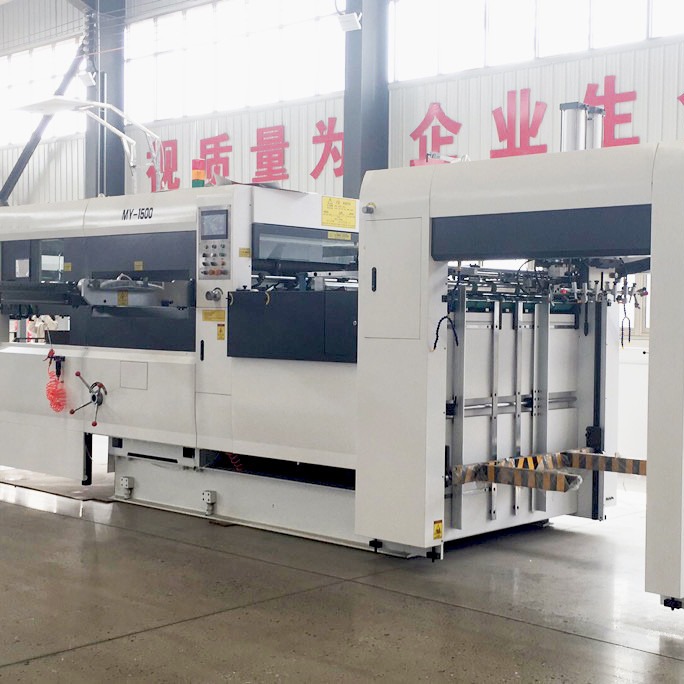

آلة قطع وتجعيد القوالب الأوتوماتيكية بالكامل ذات السرعة العالية MY1500
| وصف |
1. تغذية وتجميع الجزء
1) يمكن للمغذي الإضافي عمل الورق والكرتون المموج ، قم بتثبيت مضخة التفريغ من BECKER.
2) في منتصف الرأس ، قم بتثبيت الشاشة ، يمكن للعامل رؤية الجزء الخلفي بسهولة.
3) تصميم كومة ما قبل الورق ومقعد هوائي خاص يمكن أن يوفر الكثير من الوقت.
4) يمكن لنظام أخذ العينات بدون توقف فحص اللوحة بدقة دون إيقاف الآلة.
2. تحديد المواقع
1) عجلات فرشاة إضافية وعجلات ضغط لتشغيل الورق الرقيق والكرتون المموج.
2) وضع الدفع والسحب المسبق للتسجيل يمكن أن يضمن دقة قطع القوالب.
3) نظام الكشف عن وضع الجبهة الخفيفة Rikko يمنع حركة الورق المائلة في الجسم الرئيسي.
3. الجسم الرئيسي
1) اعتماد نظام التشحيم المركزي الأوتوماتيكي وإعداد نظام تشحيم السلسلة الرئيسية بواسطة HMI.
2) نظام امتصاص الصدمات ذو التصميم الحاصل على براءة اختراع يمكن أن يطيل عمر الجسم الرئيسي ويزيد الضغط.
3) يمكن لعلبة التروس المتقطعة المصنوعة في تايوان ضمان التسجيل الدقيق وتقليل هجوم القابض.
4.Die-Cutting part ونظام التسليم
1) مطاردة Diecutting ثابتة بدقة بواسطة نظام قفل هوائي.
2) يتم وضع لوحة Diecutting داخل وخارج بواسطة جهاز تعويم الهواء.
3) يمكن لنظام القابض الكهربائي للسلسلة الرئيسية أن يضمن ثبات السلسلة عند توقفها بسرعة عالية.
4) يتم تشحيم السلسلة الرئيسية وسلسلة المساعدة بشكل دوري بواسطة PLC.
5) نافذة الحماية من diecutting يمكن أن تحافظ على نظافة الجسم الرئيسي.
6) قضبان قابض سبائك الألومنيوم خفيفة الوزن ودائمة مع سلسلة Renold UK أو IWIS Germany تضمن الدقة.
5. جزء تجميع الورق
1) ورق المحاذاة الخلفي ، ورق محاذاة الجانب لضمان تغذية الورق الأوتوماتيكية بشكل منظم ، هيكل آلة جمع الورق بسيط وسريع التشغيل.يتم ضبط محاذاة الورق الخلفية بالكهرباء ، أسرع بثلاث مرات من التشغيل اليدوي ، العملية بسيطة ومريحة ، يمكن للمشغل مراقبة ورقة المحاذاة الخلفية أمام الماكينة.يمكنه أيضًا أخذ عينات عند تشغيل الماكينة ، وسوف ينبه تلقائيًا عندما يصل جمع الورق إلى الأمر لتذكير المشغل باستبدال منصة تجميع الورق.
2) الورق الكمي: يمكن ضبط القيمة التعسفية من 10 إلى 9999 ، وسوف يتم إيقاف تشغيله تلقائيًا عندما يصل الورق إلى القيمة المحددة.
| المعلمات |
| أناتيم | المعلمات |
| نموذج | MY-1500 |
| نوع القطع بالقالب | قطع قالب مسطح مضغوط (الجانب السفلي متحرك بينما الجانب العلوي غير متحرك) |
| الحد الأقصى لحجم نقل الورق | 1510 * 1120 ملم |
| الحد الأدنى لحجم نقل الورق | 450 * 400 ملم |
| الحد الأقصى لحجم القطع بالقالب | 1490 * 1100 مم |
| حجم القابض الأدنى | 6-8 ملم |
| أقصى ضغط للقطع بالقالب | 350 نيوتن / سم² |
| الورق المعالج | الكرتون: 200-2000 جم |
| أقصى سرعة للقطع بالقالب | 5000 ورقة / ساعة |
| أقصى ارتفاع كومة التغذية | 1400 مم (فوق المستوى) |
| الحد الأدنى لارتفاع كومة التغذية | 1250 مم (فوق المستوى) |
| قوة المحرك الرئيسية | 11 كيلو واط |
| إجمالي الطاقة | 18 كيلو واط |
| الوزن الكلي | 16 ت |
| الحجم الكلي | 7020 * 2400 * 2346 ملم (بدون منصة وورق مسبق) |
| 8000 * 4400 * 2346 ملم(مع المنصة والورق المسبق) |
| التعبئة والشحن |
1. تتبنى عبوة مقاومة للرطوبة والصدمات وهي مناسبة للطرق لمسافات طويلة.
2. النقل وأنواع الأحوال الجوية المختلفة.مجموعة كاملة من الصيانة والتشغيل.
3. يتم تضمين كتيبات.
