220/380 / 415V آلة القطع والتجعيد شبه الأوتوماتيكية BMY1500

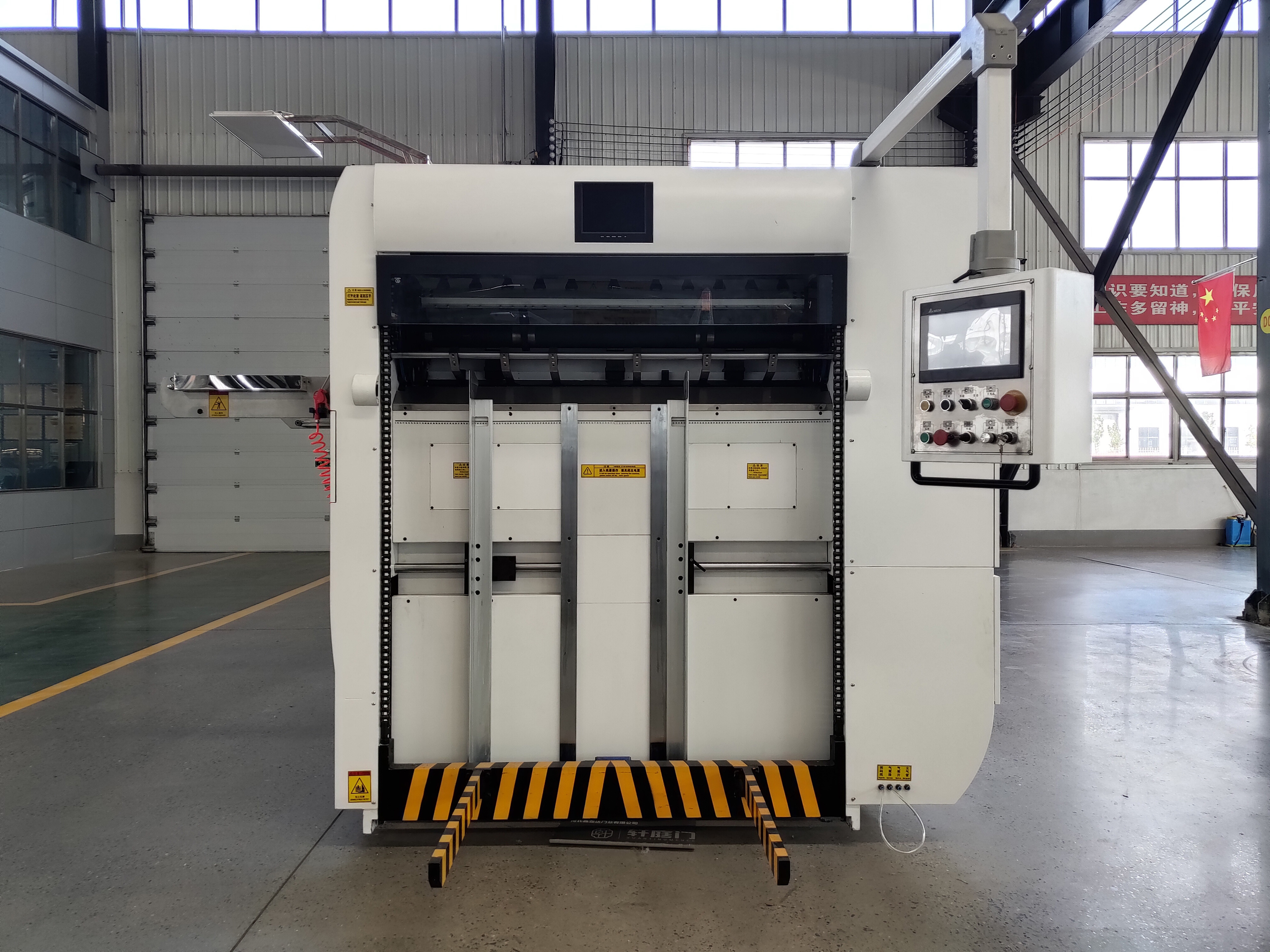

آلة القطع والتجعيد شبه الأوتوماتيكية BMY1500

آلة قطع وتجعيد القوالب نصف الأوتوماتيكية BMY-1500 هي المعدات الرئيسية لصنع علب الألوان والكرتون والعلامات التجارية للورق.

تم تجهيز آلتنا بأسنان مفتوحة عالية الكثافة للمقبض ، ودليل أمامي متأرجح شامل ، ودليل دفع أوتوماتيكي ، وهيكل فاصل عالي الدقة ، ولوحة قفل هوائية ، ومقبض هوائي ، وحماية من التحميل الزائد ، وجمع تلقائي للورق ، مما يجعل مسافة تغذية الورق أقصر ، ودقة تحديد المواقع عالية ، قطع يموت ثابت ، ترتيب جمع الورق ، يمكن أيضًا القيام بقطع القالب غير القابض.

1. جزء تغذية الورق:ورق الكود المسبق ، منصة تغذية الورق ، مقعد هوائي.

قبل-ورق الكود:اسطوانة انزلاق زاوية الألومنيوم ، سهلة وسريعة التشغيل.يحتاج المشغل إلى وضع الورق المعالج في عربة الورق التي تم إدخالها مسبقًا ، وإعادة العربة مرة أخرى إلى منصة تغذية الورق لمواصلة العمل التالي عندما تحدد الورقة الحد الأدنى.

منصة تغذية الورق:يمكن ضبط مسافة خطوة الارتفاع التلقائية وفقًا لكمية الورق ، العملية سهلة وسريعة.مع خصائص مسافة التغذية الأقصر وكثافة العمالة المنخفضة.

مقعد هوائي:يقف المشغل على منصة العمل ، هوائيًا يضبط ارتفاع الماكينة وفقًا لارتفاع المشغل المختلف ، سهل التشغيل ، يوفر الوقت والجهد.

التمركزجزء: ال fرونت يرشد، الجانبيرشد.

المرشد الأمامي:الدليل الجانبي المتأرجح الأمامي الشامل له تأثير ضئيل على حافة الورق ، ودقة عالية في تحديد المواقع ، مع أربع مجموعات من مفاتيح الألياف الدقيقة (علامة تايوان ريكو) لفحص الورق في مكانه وتجنب إهدار الورق.

دليل جانبي:يمكنك اختيار دليل جانبي بناءً على منتجات مختلفة ، لا حاجة لاستبدال المكونات ، سهل وسريع الضبط.

يموت قطعجزء:القابضون ، إطار لوح قطع القوالب ، لوح فولاذي لقطع القوالب ، هيكل ناقل الحركة ، منصة قاع مضيفة ، منصة متحركة ومنصة علوية ، هيكل متقطع ، فرامل القابض الهوائية.

يمكن لضغط قطع القوالب أن ينظم بشكل عام ويمكن أيضًا تنظيم حافة القابض الأمامية بشكل منفصل ، والمخفض اليدوي مناسب وموفر لليد العاملة.

القابضون:إن القابض مصنوعة من قوة عالية من الصب الدقيق لسبائك الألومنيوم ، مع صلابة جيدة ، مادة خفيفة ، قصور ذاتي صغير ، قوة عالية ، يمكنها نقل الورق بدقة وسلاسة في تشغيل عالي السرعة.دليل أمامي فريد للقابض ، وضع مزدوج للقطع بالقالب ومنحنى تشغيل للكاميرا ، ضوضاء منخفضة ، دقة عالية ودائم ، حافة القابض 6 مم فقط.

إطار ورقة قطع يموت:يعتمد التعزيز المزدوج لإطار ورقة القطع بالقالب على سكة توجيه بقفل هوائي ومحمل متداول ، وسلامة عالية ، وعملية سهلة. يمكن أن تمنع بشكل فعال سقوط لوحة القطع القالبي وانفصالها.

يموت قطع الصفيحة الفولاذية:تمت معالجة الصفيحة الفولاذية 70CR بمعالجة حرارية خاصة ، وتسطيح جيد ، وصلابة عالية ، وعمر خدمة طويل.نظام إصدار دخان وسادة الهواء المخصص يجعل اللوحة الفولاذية تدفع للداخل وللخارج ، سهلة وموفرة لليد العاملة.
هيكل النقل:تصميم نقل جديد يجعل قطع القوالب عالي السرعة بدقة.يعتمد المحرك الرئيسي على ترس دودي وهيكل قضيب توصيل العمود المرفقي المصمم خصيصًا ، وسيقلل اتصال الأدغال المحمل من مساحة الحركة ، ويتجنب تأثير ترس الدودة والدودة ، وضغط قطع القوالب العالي ، وله وظيفة الضغط العالي.تم تجهيز الزوايا الأربع للمنصة المتحركة بزنبرك عازل لتخفيف الضغط وتقليل تآكل الماكينة ، مما يجعل الماكينة تعمل بشكل أكثر ثباتًا.
استضافة منصة سفلية ومنصة متحركة ومنصة علوية:هذه المكونات الرئيسية مصنوعة من صب الرمل بحديد الدكتايل عالي القوة ، قوة شد عالية وصلابة جيدة.
هيكل متقطع:باستخدام هيكل فهرسة الكامة الثلاثية المتوازية عالية الدقة ، فإن منحنى الكامة مصمم بشكل خاص ، وزاوية اجتياز كبيرة ، مما يجعل القابض يعمل بشكل أكثر ثباتًا.
فرامل القابض الهوائية:التحكم في عزم النقل عن طريق ضبط ضغط الهواء ، وانخفاض مستوى الضجيج ، وأداء الكبح الجيد.إيقاف تشغيل الجهاز تلقائيًا عند حماية الجهاز الزائد لتجنب وقوع الحادث.

4.جزء تجميع الورق:تجميع الورق آليا وكميا.

ورق المحاذاة للخلف ، ورق محاذاة الجانبلضمان التغذية التلقائية للورق بشكل منظم ، فإن هيكل آلة جمع الورق عملية بسيطة وسريعة.يتم ضبط محاذاة الورق الخلفية بالكهرباء ، أسرع بثلاث مرات من التشغيل اليدوي ، العملية بسيطة ومريحة ، يمكن للمشغل مراقبة ورقة المحاذاة الخلفية أمام الماكينة.يمكنه أيضًا أخذ عينات عند تشغيل الماكينة ، وسوف ينبه تلقائيًا عندما يصل جمع الورق إلى الأمر لتذكير المشغل باستبدال منصة تجميع الورق.
الورق الكمي:يمكن ضبط القيمة التعسفية من 10 إلى 9999 ، وستتوقف تلقائيًا عندما تصل الورقة إلى القيمة المحددة.

5. هالتحكم المحاضرةجزء:مotor ، واجهة PLC وواجهة الإنسان والآلة ، ونظام التحكم الإلكتروني ، وجميع أنواع أجهزة حماية السلامة.
محرك:مع محرك التحكم في السرعة العاكس Fuji المستورد ، يجعل المحرك الرئيسي يوفر الطاقة ، وانخفاض مستوى الضجيج.يختار محرك مخفض تغذية الورق وجمعه محرك تباطؤ الكبح الكهرومغناطيسي التايواني المستورد ، مع أداء أمان عالي ، وعمر خدمة طويل وضوضاء تشغيل منخفضة.
واجهة PLC وواجهة الإنسان والآلة:العرض الرقمي لسرعة عمل الماكينة وحالتها ، يتم التحكم في المحرك الرئيسي بواسطة محول التردد ، والتحكم في السرعة بدون خطوات يجعل التشغيل أكثر ثباتًا.يمكن لنظام عرض واجهة الإنسان والآلة عرض جميع أنواع ظروف العمل ، وموقع الخطأ في الوقت المناسب والحلول المقترحة.
نظام التحكم الكهربائي:عملية التحكم في الحواسيب الصغيرة للتحكم الآلي والكشف في الوقت الفعلي من تغذية الورق ونقل الورق وقطع القوالب وجمع الورق.
جميع أنواع أجهزة حماية السلامة:إنذار بوق عند حدوث مشاكل ، وإيقاف تشغيل الجهاز تلقائيًا لضمان سلامة الإنسان.

6.إلنظام التشحيم:Fنظام التشحيم وتوقيتنظام تشحيم.

نظام التزييت القسري:يعد ضبط ضغط الزيت ومعدل التدفق مناسبًا ، وتأكد من أن إمداد زيت المحرك الرئيسي بشكل طبيعي ولن يتم إيقاف تشغيل الماكينة عند التشغيل.
توقيت نظام التشحيم:متصل بجهاز التحكم القابل للبرمجة للمضيف ، يجعل التحكم في وظيفة التشحيم تلقائيًا.سلسلة الإرسال مشحمة بفرشاة الزيت ولها درع زيت للحفاظ على تنظيف الماكينة ، كما تقوم كال بعمل تشحيم بالزيت من حيث الكمية والتوقيت ، وتجنب تلف الماكينة بسبب نقص التغذية اليدوية.لا يقلل نظام تشحيم التوقيت من ضوضاء الماكينة فحسب ، بل يضمن أيضًا تشغيل الماكينة بثبات.

1. تتبنى عبوة مقاومة للرطوبة والصدمات وهي مناسبة للطرق لمسافات طويلة.

2. النقل وأنواع الأحوال الجوية المختلفة.مجموعة كاملة من الصيانة والتشغيل.

3. يتم تضمين كتيبات.
