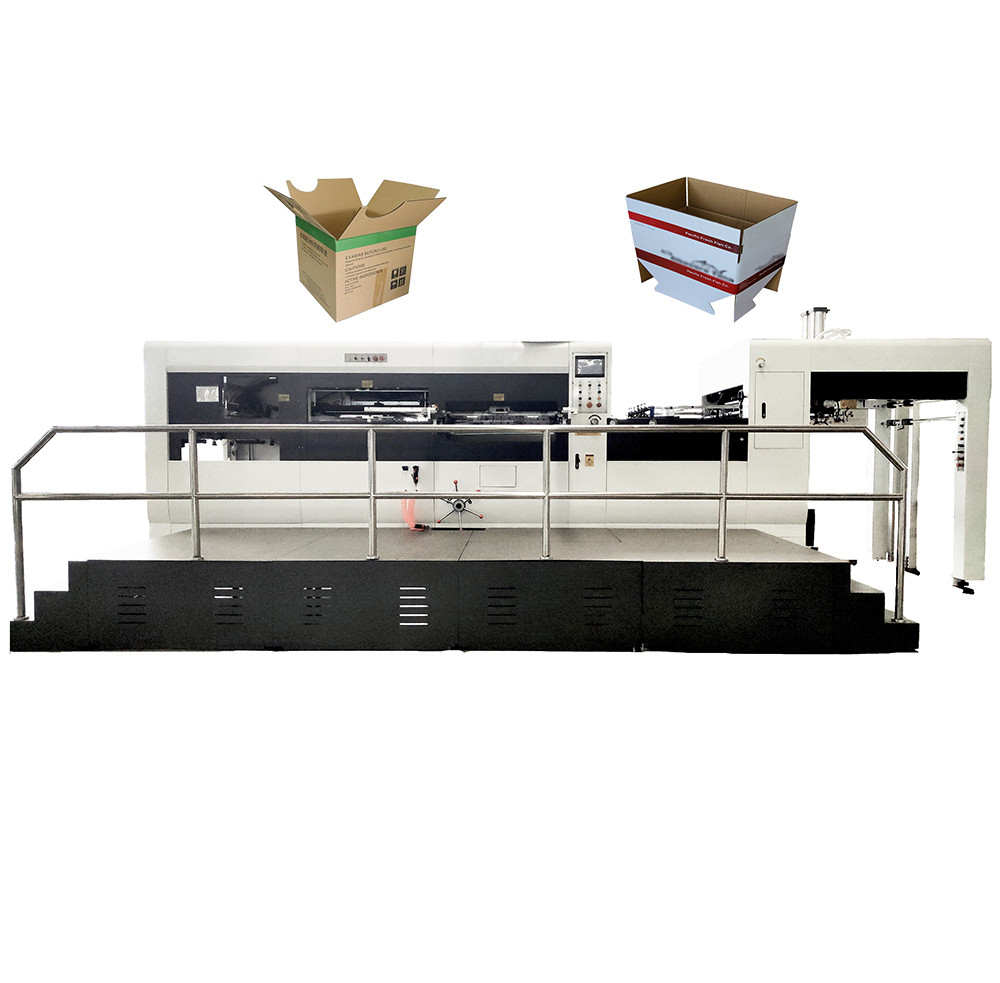

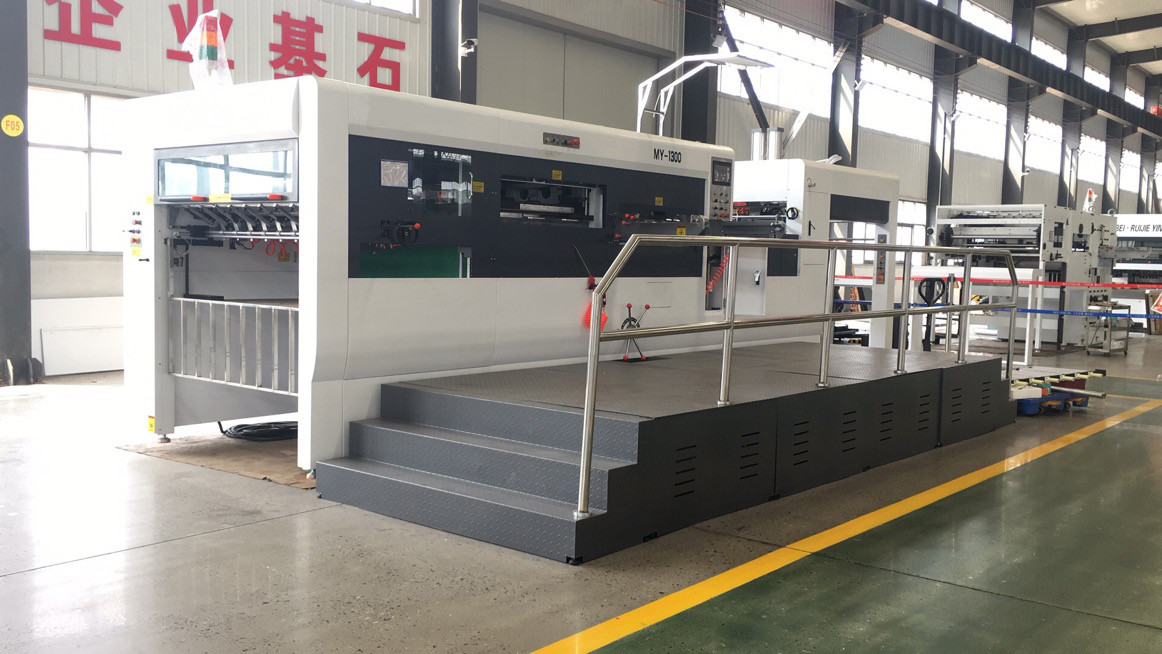

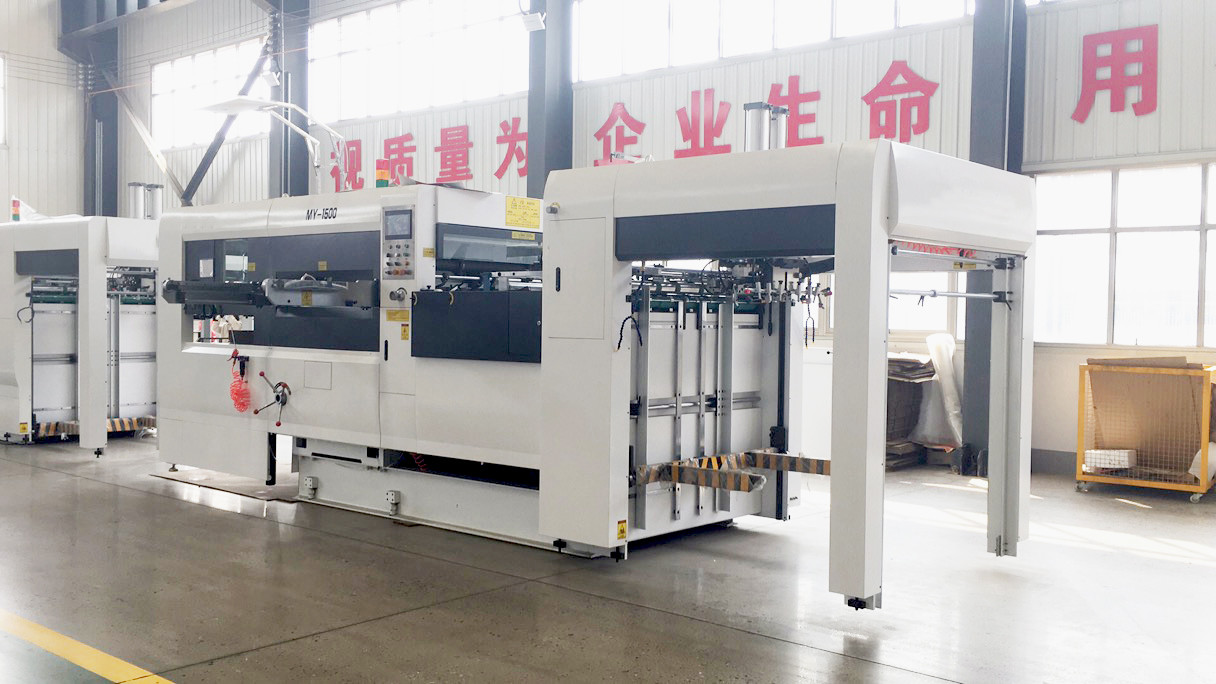

آلة قطع وتجعيد القوالب الأوتوماتيكية بالكامل ذات السرعة العالية MY1300
| وصف |
أ- جزء التغذية والتجميع
1. المغذي الإضافي يمكنه عمل الورق والكرتون المموج ، قم بتركيب مضخة الفراغ من BECKER.
2. في منتصف الرأس ، قم بتثبيت الشاشة ، يمكن للعامل رؤية الجزء الخلفي بسهولة.
3. تصميم كومة ما قبل الورق ومقعد هوائي خاص يمكن أن يوفر الكثير من الوقت.
4. يمكن لنظام أخذ العينات بدون توقف فحص اللوحة بدقة بدون إيقاف الآلة.
ب. تحديد الموقع
1. عجلات فرشاة إضافية وعجلات ضغط لتشغيل الورق الرقيق والكرتون المموج.
2. وضع الدفع والسحب المسبق للتسجيل يمكن أن يضمن دقة قطع القوالب.
3. نظام الكشف عن وضع الضوء الأمامي Rikko يمنع حركة الورق المائلة في الجسم الرئيسي.
جيم الجسم الرئيسي
1. اعتماد نظام التشحيم المركزي الأوتوماتيكي وإعداد نظام تشحيم السلسلة الرئيسية بواسطة HMI.
2. نظام امتصاص الصدمات ذو التصميم الحاصل على براءة اختراع يمكن أن يطيل عمر الجسم الرئيسي ويزيد الضغط.
3. علبة التروس المتقطعة المصنوعة في تايوان يمكن أن تضمن التسجيل الدقيق وتقليل هجوم القابض.
D.Die-Cutting part and Delivery نظام
1. مطاردة Diecutting ثابتة بدقة بواسطة نظام قفل هوائي.
2. يتم وضع لوحة Diecutting داخل وخارج بواسطة جهاز تعويم الهواء.
3. يمكن لنظام القابض الكهربائي للسلسلة الرئيسية أن يضمن ثبات السلسلة عند توقفها بسرعة عالية.
4. يتم التحكم في السلسلة الرئيسية وسلسلة المساعدة بشكل دوري بواسطة PLC.
5. يمكن الحفاظ على نافذة الحماية من diecutting الجسم الرئيسي نظيفة.
6. قضبان قابضة سبائك الألومنيوم خفيفة الوزن ودائمة مع سلسلة Renold UK أو IWIS Germany تضمن الدقة.
هـ- جزء تجميع الورق
1. ورق محاذاة خلفي ، ورق محاذاة جانبي لضمان تغذية الورق بشكل منظم ، هيكل آلة تجميع الورق بسيط وسريع التشغيل.يتم ضبط محاذاة الورق الخلفية بالكهرباء ، أسرع بثلاث مرات من التشغيل اليدوي ، العملية بسيطة ومريحة ، يمكن للمشغل مراقبة ورقة المحاذاة الخلفية أمام الماكينة.يمكنه أيضًا أخذ عينات عند تشغيل الماكينة ، وسوف ينبه تلقائيًا عندما يصل جمع الورق إلى الأمر لتذكير المشغل باستبدال منصة تجميع الورق.
2. الورق الكمي: يمكن ضبط القيمة التعسفية من 10 إلى 9999 ، وسوف يتم إيقاف تشغيله تلقائيًا عندما يصل الورق إلى القيمة المحددة.
| المعلمات |
| أناتيم | المعلمات |
| نموذج | MY-1300 |
| نوع القطع بالقالب | قطع قالب مسطح مضغوط (الجانب السفلي متحرك بينما الجانب العلوي غير متحرك) |
| الحد الأقصى لحجم نقل الورق | 1320 * 980 ملم |
| الحد الأدنى لحجم نقل الورق | 450 * 400 ملم |
| الحد الأقصى لحجم القطع بالقالب | 1300 * 960 ملم |
| حجم القابض الأدنى | 6-8 ملم |
| أقصى ضغط للقطع بالقالب | 350 نيوتن / سم² |
| الورق المعالج | الكرتون: 200-2000 جم |
| أقصى سرعة للقطع بالقالب | 4500 ورقة / ساعة |
| أقصى ارتفاع كومة التغذية | 1400 مم (فوق المستوى) |
| الحد الأدنى لارتفاع كومة التغذية | 1250 مم (فوق المستوى) |
| قوة المحرك الرئيسية | 11 كيلو واط |
| إجمالي الطاقة | ～ 18 كيلو واط |
| الوزن الكلي | ～ 16 ت |
| الحجم الكلي | 6870 * 2300 * 2346 ملم (بدون منصة وورق مسبق) |
| 7900 * 4300 * 2346 ملم |
| التعبئة والشحن |
1. تتبنى عبوة مقاومة للرطوبة والصدمات وهي مناسبة للطرق لمسافات طويلة.
2. النقل وأنواع الأحوال الجوية المختلفة.مجموعة كاملة من الصيانة والتشغيل.
3. يتم تضمين كتيبات.
