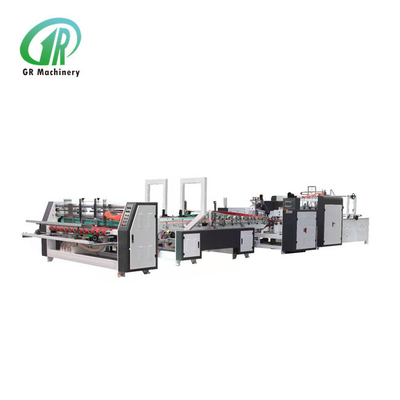

آلة تدبيس الكرتون المموج الأوتوماتيكية بالكامل عالية السرعة
| مقدمة |
الآلة تحكم كامل بالكمبيوتر ضبط تلقائي فردي، سهلة التشغيل، بسيطة؛ يمكن تخزين 1000 مسمار فردي.
الخلاط اللولبي بدون قاع مع غطاء صندوق يمكن أيضًا أن يكون (عند الطلب)؛
3-5 دقائق لضبط الحجم، بسيط وسريع؛
قوة رأس المسمار لمحرك السيرفو، السرعة الميكانيكية: 800 مسمار/دقيقة.
قسم الورق يعتمد على امتصاص الفراغ للحزام الأمامي لضمان عدم انحراف الكرتون؛
آلة تغذية أمامية بأحزمة، يمكن تعديل ارتفاع الحزام بشكل منفصل، زيادة عمر الخدمة؛
قطع الورق مع جهاز تراكب جانبي يمكن أن يرسل الورق بشكل أنيق وسلس.
آلة تغذية الخلاط تعتمد على تحكم محرك السيرفو، لضمان أن المسمار مستقر ودقيق؛
هذه الآلة مصممة بوظيفة بلاستيك الصندوق، تضمن عدم وجود فجوات عند التدبيس، أنيق وغير منحرف؛ قبل وبعد
الآلة لضمان أن فجوة المقص لا تتجاوز زائد أو ناقص 2 مم.
في القطع يمكن للآلة أن تكون برغي مزدوج، برغي مفرد، مسامير تقوية، برغي مزدوج وبرغي مفرد
إكمال مرة واحدة؛
الآلة تعتمد على تشغيل شاشة الكمبيوتر، وعرض وصف الأعطال؛
في القطع يمكن للآلة تدبيس ثلاث طبقات، خمس طبقات من الكرتون (بيان مسبق مع الطلب) مطلوب
لسبع طبقات؛
عد تلقائي وتكديس كمي للإخراج في القطع الآلة في النهاية.
جزء التعبئة الأصلية للقطع للمطابقة.
آلة الخلاط أثناء التشغيل العادي تظهر انحرافًا، ستتوقف تلقائيًا.
| المعلمات |
|
الحد الأقصى (أ+ب)*2 |
3000 مم
|
الحد الأدنى للطول أ
|
250 مم
|
|
الحد الأدنى (أ+ب)*2
|
900 مم
|
الحد الأقصى للارتفاع د
|
1150 مم
|
|
الحد الأقصى (ج+د+ج)
|
1200 مم
|
الحد الأدنى للارتفاع د
|
250 مم
|
|
الحد الأدنى (ج+د+ج)
|
350 مم
|
عرض لسان المسمار هـ
|
35-40 مم
|
|
الحد الأدنى لغطاء اللفة ج
|
25 مم
|
الطول الميكانيكي
|
19000 مم
|
|
أكبر غطاء هز ج
|
560 مم
|
عرض الآلة
|
4450 مم
|
|
الحد الأقصى للعرض ب
|
1320 مم
|
وزن الآلة (طن)
|
25
|
|
الحد الأدنى للعرض ب
|
200 مم
|
السرعة (مسمار/دقيقة)
|
800
|
|
الحد الأقصى للطول
|
1320 مم
|
الطلب
|
1-99
|
|
مسافة المسامير
|
30-80
|
سرعة التدبيس
|
120 م/دقيقة
|
|
سرعة لصق الصندوق
|
200 م/دقيقة
|
الطاقة (كيلوواط)
|
60
|
|
سرعة رأس المسمار
|
800 مسمار/دقيقة
|
||
|
الحد الأدنى لسمك اللوح
|
4 مم
|
||
|
الحد الأقصى لسمك اللوح
|
12 مم
|
||
|
العرض الداخلي لمسمار U
|
12 مم
|
||
|
مواصفات السلك المسطح
|
17# (2.0*0.75)
|
||
|
ميل صندوق المسمار
|
45
|
||
|
الحد الأدنى لمسافة التدبيس
|
30 مم
|
||
|
قوة المحرك
|
12 كيلوواط
|
★ محرك سيرفو مزدوج مستورد أصلي من شنايدر الفرنسي، دقة عالية، تقليل جزء النقل الميكانيكي، يمكن أن يقلل بشكل فعال من معدل فشل الآلات.
★ تشغيل شاشة لمس ويلان، معلمات (مسافة المسمار، عدد المسامير، نوع المسمار، الحاجز الخلفي) تغيير مريح وسريع.
★ يعتمد نظام التحكم بالكامل على نظام تحكم PLC ياباني من أومرون.
★ حاجز خلفي كهربائي، مدفوع بمحرك خطوي، حجم دقيق، أكثر ملاءمة لتغيير الحجم.
★ جميع الملامسات في خزانة التحكم تعتمد علامة ميتسوبيشي التجارية.
★ المفاتيح الكهروضوئية والمفتاح التقاربي تستخدم علامة شنايدر التجارية.
★ القالب السفلي، الشفرة مصنوعة من فولاذ التنجستن الياباني (مقاوم للتآكل).
★ مجموعة المسامير بأكملها مصنوعة من فولاذ خاص، دقة تصنيع بالكمبيوتر.
★ يمكن أن تناسب المتطلبات المختلفة للعملاء المختلفين.
★ يستغرق دقيقة واحدة فقط لتغيير حجم الكرتون وضبط مسافة التدبيس للكرتون، مما يوفر الوقت بشكل كبير وتشغيل مريح.
★ وحدة التغذية الأمامية تعد تلقائيًا، طاولة التغذية مزودة بجهاز استشعار كهروضوئي، يرتفع تلقائيًا عند التغذية.
★ القسم الخلفي لديه وظيفة عد تلقائي، ويمكن إرسال الألواح النهائية إلى نهاية آلة التغذية في حزم وفقًا للعدد المحدد (1-99)، وهو مناسب للتعبئة والربط. ★ السرعة الميكانيكية: 450 مسمار/دقيقة.
★ مسافة المسمار: قابلة للتعديل 200-260 مم. تعديل كهربائي لفتحة عجلة ضغط المطاط.
★ وظيفة حماية المحول العازل الكهربائي للآلة بأكملها؛
★ تكوين حاجز أمامي وخلفي، يمكن طلب الكرتون وصناديق الكرتون الصغيرة، صناديق الألوان.
★ مطرقة رأس فولاذية خاصة يابانية مزورة لجسم المكبس.
| صور مفصلة |
|
|

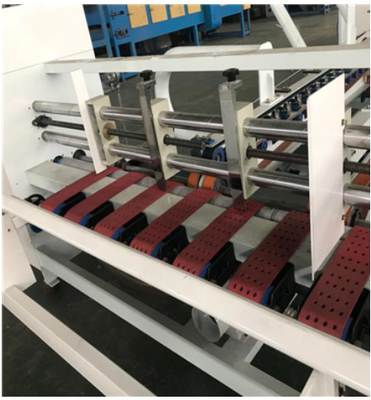

قسم التغذيةيعتمد قسم تغذية الورق على حزام توقيت بتحويل التردد، امتصاص أمامي بالفراغ، مزود بجهاز رفرف جانبي، يضمن عدم انحراف الورقة. |

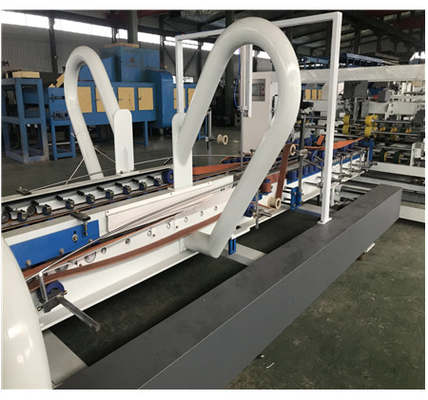

قسم الطييتم تركيب عجلة تجعيد في خصائص الطي، وتقوم بعملية تجعيد ثانية. هذا يجعل طي الكرتون أجمل. هذه الآلة قبل تدبيس الصندوق في الجزء المطوي لديها جهاز تشكيل، طي الكرتون قبل التدبيس، تضمن عدم وجود فجوة مقص. |
|
|

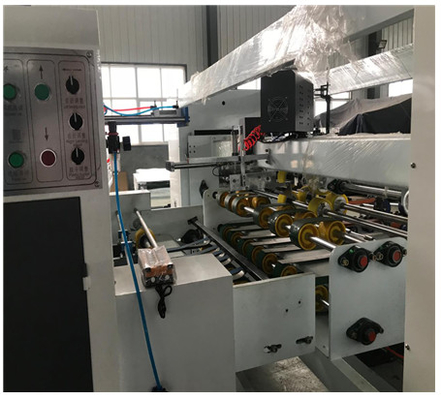

قسم التصحيح:يعتمد قسم التصحيح على محرك سيرفو للتصحيح، ثم ينقل الحزام المتزامن الصندوق إلى قسم التدبيسقسم، يضمن عدم وجود فجوة مقص. |

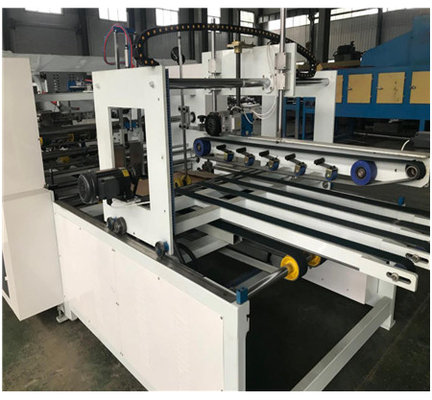

قسم التدبيسرأس التدبيس يعتمد على مواد خاصة، متين وليس من السهل إتلافه، تصل السرعات إلى 800/1000 مسمار في الدقيقة، ميزات الآلة هي أن الرأس يعتمد على محرك سيرفو مباشر، السرعة مستقرة ودقيقة.يمكن القيام بمسامير فردية، مسامير مزدوجة، تدبيس الرأس والذيل، تقوية التدبيس الأوسط. خط مسمار واحد يستخدم 2 بكرة 20 كجم تغذية سلك تلقائية، يقلل من وقت تغيير بكرة السلك. |
|
| التعبئة والشحن |
يعتمد على تغليف مقاوم للرطوبة والصدمات مناسب للنقل البري لمسافات طويلة
وظروف الطقس المختلفة. مجموعة كاملة من الصيانة والتشغيل
يتم تضمين الكتيبات.
|
