خط إنتاج ذو عجلة عالية 3/5/7 طبقات أوتوماتيكية مربع ملوث بطاقات الورق المقوى ذات وجه واحد
| مقدمة |

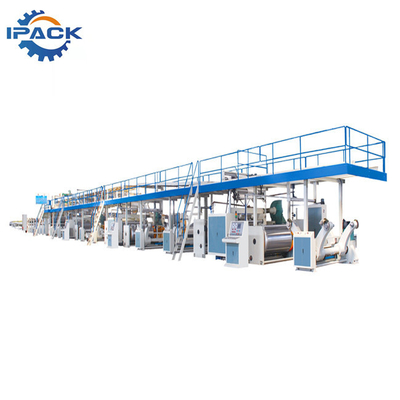

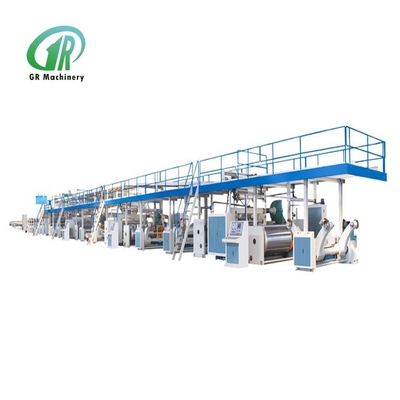

خط إنتاج الورق المقوى هو المعدات المهنية لإنتاج الورق المقوى. يتكون خط الإنتاج من صالة طاحونة طاحونة ، غطاء ((ورق متوسط))آلة تصنيع واحدةجسر ناقل ، آلة لصق ، آلة تصنيع مزدوجة ، مقص قطعة ، قطع ، ناقل ومكدس ، نظام تسخين ، نظام ضغط الهواء ونظام صنع الغراء وهلم جرا.لقد أنتجنا درجة مختلفة 3,5على أساس فهم متطلبات العملاء والمهارات المتقدمة في الداخل والخارج،شركتنا قد وضعت وتصميم هذه خطوط الإنتاج مع سرعة 60 ~ 220m / min، والورق مع 1600~ 2200mm وA،B،C،E خط إنتاج ناي UV يمكن أن تلبي مختلف العملاء.
| المعلمات |
خط إنتاج 3 طبقات من الكرتون المموج
لا |
قائمة الآلات |
كمية |
1 |
الهيدروليكية طاحونة الدوار موقف--دعم اثنين Dia.1500mm مطحنة الورق--بما في ذلك السكك الحديدية والعربة لتحميل مصنع الورق--باستخدام الفرامل متعددة النقاط |
3 مجموعات |
2 |
محرك التسخين المسبق (RG) Ø900mm |
1 SET |
3 |
الحالة المسبقة Ø900mm |
1 SET |
4 |
الجهاز الواحد بدون أصابع (SF-360c)-المرجل المموجة Dia.360mm، مع طبلة.-ضغط على الدوال Dia.365mm. مع الطبول.-- نظام تحريك غيمبال--شاشة لمسة ونظام تحكم PLC |
1 SET |
5 |
الجسر العلوي الواحد--تحكم التوتر في الفراغالتحكم الكهربائي في طريق الورق |
1 SET |
6 |
محرك التسخين المزدوج (RG) Ø900mm |
1 SET |
7 |
آلة غراء واحدة-- معالجة بالصمغ والصمغ--نظام سائق مستقل--شاشة لمسة ونظام تحكم PLC |
1 SET |
8 |
الجهاز المزدوج (SM-E)--بما في ذلك أحزمة القطن الجودة--بما في ذلك موقف الدفع-- بما في ذلك لوحات التدفئة 14 قطعة ((14 × 600MM)-- تصميم جديد وتشمل 5 قطع من عصا الصحافة |
1 SET |
9 |
شفرة رقيقة Slitter Scorer ZQS-- 4 مجموعات من سكاكين القواطع و 6 مجموعات من عجلات النقاط-- سكاكين طحن آلية |
1 SET |
10 |
السكاكين المتعرجة--مع كامل ألمانيا نظام الحاسوب الخادم--حفاظ على ترتيب 999 |
1 SET |
11 |
تسليم الورق--مع حاسوب حسابات آلي--أقصى طول تسليم الورق 3500ملم |
1 SET |
12 |
نظام أنابيب البخار الداخلية |
1 SET |
13 |
النظام الكهربائي الداخلي |
1 SET |
14 |
نظام صنع الغراء |
1 SET |
| صور مفصلة |
|
* تم تشغيل لفائف الورق ، والتحرك من اليمين إلى اليسار ، والذراعين من أعلى إلى أسفل وتدوير لفائف الورق هيدروليكياً. * دعم اثنين من أدوات الورق في غضون ذلك، واحد يعمل، والآخر هو لجزء احتياطي. * يتبنى عقدة الربيع * التحكم في التوتر الورقي بواسطة الفرامل القرصية التي تعمل بالهواء ، ووضع التوتر بسهولة. |
|

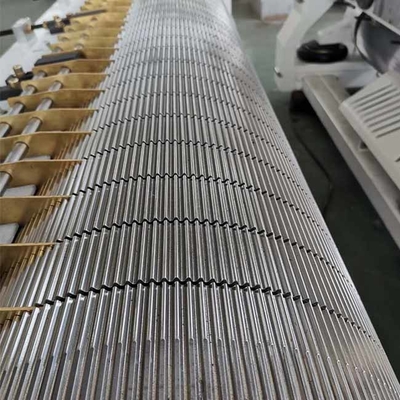

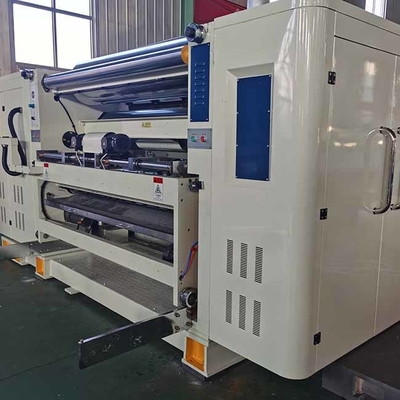

* أدوات الموجات المصنوعة من الصلب سبائك 48CrMo، مع المعالجة الحرارية للحصول على صلابة HRC58-60، معالجة السطح مع المعالجة الكروم. * عجلة الموجات: قطر 280 ملم مع طبل. *الدرج: 320ملم مع طبلة * امتصاص الفراغ تصميم بدون أصابع يوفر تشكيل ناي مثالي في التصنيع عالية السرعة. * نظام قيادة الدراجة. مربع محرك نوع زيت الغمر الفردي، فصل الاهتزازات الديناميكية تحسين استقرار التشغيل، سهلة وسريعة للصيانة * عجلة اللصق: السطح محفوفة بتصميم الشبكة ومصفاة بالكروم. * تعديل العجلة المموجة العليا، وعجلة الضغط وعجلة الغراء التي يتم التحكم بها بواسطة نظام هوائي. * مع أدوات التسخين المسبق والتكييف المسبق. |
|
|
* لوحات: 1780mm ((L) × 600mm ((W) × 120mm ((H) × 9pcs مصنوعة من لوحة الفولاذ، لوحة البولندية. * أنابيب البخار للصفحة التدفئة، مقسمة إلى 4 أقسام على التوالي. * يمكن عرض درجة حرارة التدفئة لكل قسم. * لتعديل إجهاد حزام القطن العلوي معمجموعة واحدة من أجهزة التعديل الهوائي و مجموعة واحدة من أجهزة التعديل اليدوي؛ سلطانية الهواء:dia.160mmx250mm ضربة. * لتعديل التوتر من حزام القطن السفلي مع: مجموعة واحدة من جهاز ضبط يدوي. * لتوجيه حزام القطن العلوي مع: مجموعة واحدة من جهاز ضبط يدوي. |
|
هذا النوع من الآلات خصيصا لخط التجميع بدلا من نوع قديم آلة قطعة النقطة. -ضمان التزامن مع خط التجميع -إلى قطع الكرتون الجانب هو نظيف، مستقيم، ناعم وغير قابل للكسر. -الشفرات يمكن أن تكون حادة إما يدويا أو تلقائيا. -كل شفرة يمكن التحكم بها بشكل فردي - شاشة تعمل باللمس ملونة، سهلة التشغيل وشاشة بصرية -أوتوماتيكي مكافحة الانحراف، يمكن تحريك الآلة بأكملها يسارا و يمينا لتقليل الكثير من النفايات |
|
| التعبئة والشحن |
يتبنى عبوة مقاومة للرطوبة والصدمات مناسبة للطريق لمسافات طويلة
وسائل النقل و أنواع مختلفة من الظروف الجوية. مجموعة كاملة من الصيانة والتشغيل
ويتضمن الدليل.
|
