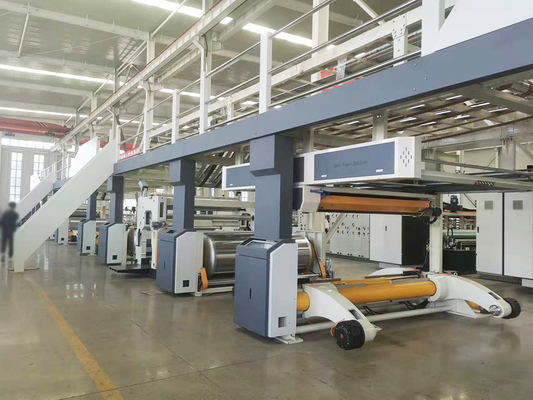

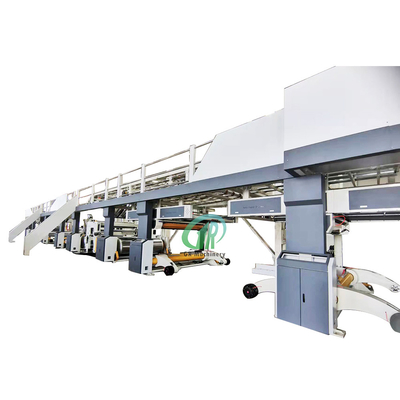

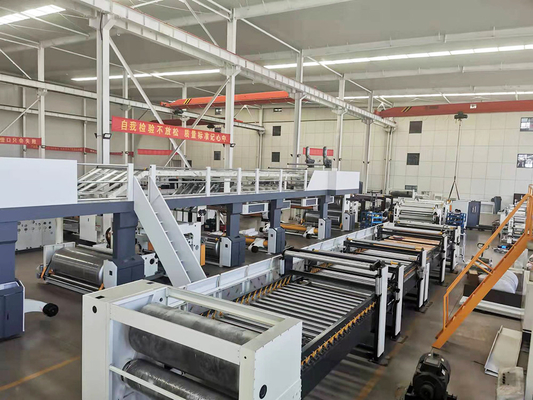

WJ300-2500 خط إنتاج الكرتون المموج ذو الخمس طبقات عالي السرعة
|
مقدمة |
1.ZJ-V6Bحيديروليكي شافتلس مطحنة لفة الوقوف
1) استخدم محركًا هيدروليكيًا لإكمال تثبيت الورق ، وتخفيفه ، وإزالته للوسيط ، والترجمة لليسار واليمين وغيرها ، يعتمد رفع الورق على محرك هيدروليكي.
2) تستخدم الفرامل نظام فرامل متعدد النقاط ، وهيكل قرص تروس ، ومجهزة بمروحة تبريد ، ومكونات Yadeke الهوائية ، وتوتر مستقر ، وعمر طويل.
3) تصميم المغزل ذو القطر الكبير ، والذراع المتأرجح ينزلق بسلاسة ، وقضبان التوجيه الفولاذية يتم التعامل معها بمعالجة عالية التردد ، وهي مقاومة فائقة للتآكل.
4) يتم تثبيت الأسطوانة الهيدروليكية على عمود مجدول ، والذي لا يتحمل القوة الشعاعية ويسهل صيانته.
2.عربة الورق الهيدروليكية ، الجنزير
1) على ورقة الوضع المزدوج على التصميم ، المشبك الهيدروليكي للورق ، قضيب الدفع الهيدروليكي لتفريغ الورق ، يوفر القوى العاملة ، عربة تغذية الجر بالمحرك الهيدروليكي.
2) المسار مدفون بالكامل ، الإطار الرئيسي للقناة 18 ، شعاع ولحام شريط الرسم 20 مم.
3) كل حامل ورق مع السيارة من كلا وجهي الورقة في وقت واحد.
3.مفصلات أوتوماتيكية عالية السرعة
1) أقصى قطر للورق المطبق: 1500 مم.
2) مع التحكم الأوتوماتيكي في الشد لحامل الورق الأصلي ، يمكن التقاط الورق بسرعة عالية ومعدل النجاح مرتفع.
3) عدم تلقي ورق الذيل ، مما يقلل من استهلاك الورق (فقط الشريط الورقي المتداخل جزئيًا بعرض 40 مم).
4) عندما تخرج السيارة الورقية ، فإن التشغيل التلقائي ، وامتصاص الفراغ ، وتحميل الورق السهل ، ورق التحكم التلقائي في التوتر الذي لا يتلقى أي دوران.
5) كل التحكم الآلي PLC ، دقيق ، أقل فشل ، سهولة الصيانة.
6) الجولة الأولى من المخزن المؤقت عند سحب الورق ، المحاذاة التلقائية ، من السهل سحب الورق.
7) آلة تفوق اسطوانة التحكم في سرعة أجهزة الربط الورقية لحظة تلقي الورق لا تظهر التحكم العادي في المحرك من الأنقاض ، البثور.
8) تلقي الورق أعلى سرعة 200 م / دقيقة.
4 تمرجع سابق التسخين الورقي
1) تستخدم للتسخين المسبق للورق المموج من جانب واحد وورق المناديل لزيادة درجة الحرارة ، وتسهيل الترابط ، والتحكم في الرطوبة ، والكرتون الناعم.
2) كل سطح أسطوانة بعد الطحن الدقيق والتعامل مع طلاء الكروم الصلب ، الاحتكاك السطحي صغير ودائم.
3) زاوية الضبط الكهربائي ، والزاوية يمكن ضبط دوران منطقة التسخين المسبق في نطاق 0 درجة -270 درجة.
4) تتبنى أسطوانة التسخين المسبق تصميم الرأس المسطح ، والذي يتوافق مع المعيار الوطني لأوعية الضغط من الفئة الأولى ، ويكون مصحوبًا بشهادة وعاء الضغط.
5. جوهرالتسخين الورقي
1) تستخدم للتسخين المسبق للورق المموج من جانب واحد وورق المناديل لزيادة درجة الحرارة ، وتسهيل الترابط ، والتحكم في الرطوبة ، والكرتون الناعم.
2) كل سطح أسطوانة بعد الطحن الدقيق والتعامل مع طلاء الكروم الصلب ، الاحتكاك السطحي صغير ودائم.
3) زاوية الضبط الكهربائي ، والزاوية يمكن ضبط دوران منطقة التسخين المسبق في نطاق 0 درجة -270 درجة.
4) تتبنى أسطوانة التسخين المسبق تصميم الرأس المسطح ، والذي يتوافق مع المعيار الوطني لأوعية الضغط من الفئة الأولى ، ويكون مصحوبًا بشهادة وعاء الضغط.
6. التسخين الرباعي
1) تستخدم للتسخين المسبق للورق المموج من جانب واحد وورق المناديل لزيادة درجة الحرارة ، وتسهيل الترابط ، والتحكم في الرطوبة ، والكرتون الناعم.
2) كل سطح أسطوانة بعد الطحن الدقيق والتعامل مع طلاء الكروم الصلب ، الاحتكاك السطحي صغير ودائم.
3) زاوية الضبط الكهربائي ، والزاوية يمكن ضبط دوران منطقة التسخين المسبق في نطاق 360 درجة.
4) تتبنى أسطوانة التسخين المسبق تصميم الرأس المسطح ، والذي يتوافق مع المعيار الوطني لأوعية الضغط من الفئة الأولى ، ويكون مصحوبًا بشهادة وعاء الضغط.
7.متعددة الكاسيت الضغط الإيجابي صف واحد
1) أسطوانة المموج الرئيسية: ￠ 500mm (حسب اختلاف الفلوت) ، بكرة الضغط 600mm ، بكرة التسخين المسبق ￠ 500mm.
2) باستخدام تصميم الضغط السلبي ، وانخفاض استهلاك الحرارة ، يساعد الورق الأساسي على الضغط بالتساوي وعلى مقربة من سطح الأسطوانة المموجة ، مما يجعل القوالب المموجة أفضل ، لأن الضغط بالتساوي ، يمكن لصق الجزء العلوي من المموج بشكل موحد وأفضل ، مما يجعل الورق المموج الفردي ذو تصفيح مثالي.
3) قم بتغيير البكرات بسرعة في 10 دقائق ، أثناء تغيير الأسطوانة المموجة مع تحميل العربة الكهربائية ، ووضعها في الماكينة ، وسيقفلها نظام ضغط الهواء ، مثبتًا في قاعدة الماكينة ، تحتاج فقط إلى بضعة أزرار يمكنها إكمال الاستبدال بسرعة وسهولة .
4) الأسطوانة المموجة تعتمد 50CRMO من سبائك الصلب عالية الجودة ، والتعامل مع الحرارة ، بعد طحن معالجة سطح كربيد التنجستن.
5) الأسطوانة المموجة ، أسطوانة الضغط تعتمد نظام التحكم في الوسادة الهوائية الذي يتمتع بمستوى عالٍ من الثبات ، مع تأثير التخزين المؤقت للتحكم في الضغط الجوي في نفس الوقت.
6) التحكم في حجم الغراء مع الضبط الكهربائي ، والجهاز الكهربائي للحاجز المطاطي ، يمكن أن يعمل نظام الغراء بشكل مستقل عند توقف المحرك ، ويمنع استنفاد الغراء.
7) وحدة الغراء من النوع المتحرك ملائمة للتنظيف والصيانة.
8) نظام التحكم في التشغيل السهل ، واجهة تشغيل الشاشة التي تعمل باللمس ، الرسم مع حالة تشغيل شاشة العرض الملونة ، اختيار الوظيفة ، مؤشر الخطأ ، وإعدادات المعلمات ، إلخ.
9) مكيف مسبق مدمج مع جهاز رش متناسب ، وضبط درجة حرارة ورطوبة الورق الأساسي.
8. جسر ناقل من النوع الثقيل
1) جزء الجسر العلوي هو رفع الورق المموج أحادي الجانب الذي تنتجه الآلة أحادية الجانب ، ورفعه ونقله إلى آلة طلاء الغراء ، وتطبيق الغراء على الآلة ذات الوجهين ، ونقله ببطء ، و تتمتع بسعة تخزين ورق كافية ، مما يجعلها ملائمة لتغيير الورق وطلبه دون توقف.
2) هذا الجزء مصنوع عن طريق توصيل الشعاع الرئيسي مع فولاذ 360 قناة قياسي وطني ، فولاذ 200 H ، فولاذ H 100 ، إلخ ، والهيكل معقول.لا توتر عند السرعة العالية.مناطق النقل والتخزين مغطاة بالفولاذ المجلفن ، مع احتكاك منخفض ، و 3 مجموعات من سلالم التسلق ، ودرابزين أمان 1.2 بوصة على كلا الجانبين.يضمن تصميم الدواسة الشبكية سلامة الأفراد والتشغيل السهل.
3) كل سطح الأسطوانة بعد طحن طلاء الكروم الصلب.
4) رفع جزء من محرك تحويل التردد المستقل.الحزام غير المفصلي ذو القوة العالية لا يحتوي على تمويج ، ويتم نقل الطبقة العليا ببطء وعلى مسافة طويلة ، لذلك ليس من السهل كسر الورق.
9 نظام التحكم في آلة تصحيح الجسور
1) مموج كشف عدم الاتصال.
2) ورقة تصحيح عالية الدقة.
3) لا يتطلب أي تعديل عندما يتغير عرض الورق.
4) التحكم في الحلقة المغلقة ، التشغيل المستمر.
5) كشف الصمام بالأشعة تحت الحمراء بالحجم الكامل ، وحياة طويلة.
6) في نفس الوقت تصحيح المركز وحواف القاعدة
10. آلة الغراء مزدوجة
1) آلة الغراء المزدوجة عبارة عن ورق مموج يتم نقله من الجسر العلوي.بعد التسخين المسبق ، يتم تغليفها مرة أخرى بالغراء ثم لصقها في الماكينة ذات الوجهين للصق والربط لإنتاج ورق مقوى بثلاث طبقات من خمس طبقات.
2) هيكل من الحديد الزهر للإطار ، أداء مستقر ، قطر التسخين العلوي للطبقة الوسطى 400 مم ، زيادة درجة حرارة الورق لتسهيل لصق الغراء ، تصميم أسطوانة الضغط المزدوج بالتساوي ، أخدود غراء من الفولاذ المقاوم للصدأ ، توريد غراء الدوران التلقائي.
3) بعد إخماد سطح أسطوانة الغراء ، يتم تشكيل الثقب ، وطحن السطح والقيام بموازنة نوع حفرة anilox المحفور ، والطلاء بالتساوي ، واستهلاك أقل للبلاستيك.
4) يتم توصيل نقل وحدة الغراء مباشرة بواسطة محرك تحويل التردد من خلال المخفض ، ويضمن التحكم في تحويل التردد أن السرعة الخطية لأسطوانة الغراء متزامنة مع الآلة ذات الوجهين ويمكن أن تعمل بشكل مستقل.استخدم مستشعر الزاوية ، PLC ، شاشة تعمل باللمس بين الإنسان والآلة.وفقًا لجودة الورق المختلفة ، تتحكم السرعات المختلفة تلقائيًا في كمية الغراء ، وفقًا للشكل المموج المختلف يضبط تلقائيًا الفجوة بين بكرات الضغط ، دون تراكم الأخطاء.
11- وجه مزدوج
1) الآلة ذات الوجهين عبارة عن ورق مموج مُلصق من جانب واحد وورق وجه مصفح ، تسخين أسطواني ساخن ، معجون غراء ، قوالب نمطية لإنتاج كرتون مسطح.
2) يتم التعامل مع سطح الصفيحة الساخنة مع الطحن ، عرض الصفيحة الساخنة 600 مم ، في المجموع 20 قطعة صفيحة ساخنة ، الصور النمطية للتبريد الوزاري 5 م.
صُنع اللوح الساخن باستخدام لوحة الحاوية وشهادة حاوية الضغط المغلقة وشهادة الفحص.الألواح الحرارية الداخلية لهيكل عزل التقسيم ، وتدفق البخار على شكل s ، والبخار ، ووظيفة فصل الماء الظاهرة ، وتحسين معدل استخدام البخار.
3) اللوح الساخن يعتمد هيكل لوحة الضغط الهوائي.يعتمد رفع لوحة الضغط على هيكل هوائي.14 مجموعة من لوحات الضغط الهوائية الزنبركية قياسية.
4) يتحكم الأنبوب الحراري للوحة التسخين في درجة الحرارة في أقسام متعددة وله عرض لدرجة الحرارة.
5) يتم توسيط حزام القطن العلوي تلقائيًا بواسطة الصمام الهوائي المصحح ، ويتم استخدام الأسطوانة المزدوجة للتحكم في جهاز شد الويب القطني على شكل حرف S.كمية الشد كبيرة.
6) يعتمد الحزام السفلي آلية الشد الهوائي ، والهيكل بسيط وعملي ، ويتم تصحيح ومحاذاة يسار ويمين الحزام الناقل تلقائيًا ، ويمكن أيضًا تعديله يدويًا على كلا الجانبين.
7) وحدة محرك علبة التروس باستخدام هيكل مستقل ، تروس فولاذية رقم ZG-500 للمواد ، واستخدام تزييت التروس المغمور بالزيت.
8) المكونات الكهربائية المستخدمة من العلامات التجارية المشهورة عالميا ، والجهاز تشغيل مستقر وموثوق.
9) محرك رئيسي لطاقة تردد المحرك ، عزم دوران منخفض السرعة ، نطاق سرعة واسع ، صيانة موثوقة وسهلة.
10) العمود الفقري الرئيسي للملفات عالية الكثافة GB ، الهيكل الصلب ، المظهر الجميل ، مناسب للعمل عالي السرعة.
12.حزيز شفرة رقيقة (خط الضغط الصفري)
1) يتحكم المحرك المؤازر المتزامن في صف السكاكين والأسلاك.إعادة الضبط التلقائي.حجم دقيق.وقت التغيير هو 1-3seconds.
2) نظام التحكم PLC ، باستخدام نظام ناقل CANopen ، مع وظيفة إدارة الطلبات ، ومجهز بواجهة إدخال إشارة متزامنة مع سرعة التجفيف.
3) HMI مع شاشة ملونة تعمل باللمس مقاس 10.4 بوصة ، وتخزين 999 طلبًا ، وتغيير الطلبات تلقائيًا أو يدويًا لإنذار خطأ واحد.
4) ثلاثة أنواع من أشكال خطوط الضغط: محدب مقابل التقعر (خط ثلاث طبقات) ، محدب مقابل التقعر (خط خمس طبقات) ، محدب مقابل مسطح ، يمكن تحويل ثلاثة أنواع من أشكال خطوط الضغط الكهربائية. وخطي وسهل الانحناء.
5) باستخدام سكين فولاذي رفيع من سبائك التنغستن ، شفرة حادة ، عمر طويل لأكثر من 8 ملايين متر.
مبراة السكين للتحكم في الكمبيوتر ، مبراة السكين الأوتوماتيكية أو اليدوية ، يمكن تقسيم شحذ الحواف المتطورة ، وتحسين كفاءة الإنتاجية.
6) تم اعتماد نقل الحزام المتزامن المستورد ، وحامل الشفرة الرقيق ومقعد العقص مدعومان بمحامل خطية ، وحجم الموضع دقيق دون تراكم الأخطاء.
7) يتم تحريك القطع و الكبس بواسطة محركات تحويل التردد المستقلة.يتم وضع منفذ الشفط تلقائيًا مع أمر التغيير.
8) مع خزان الغاز ووظيفة حماية الضغط المنخفض.
13. قطع NC
14.آلة تكديس لأسفل كبيرة أوتوماتيكية
1) إنها تعتمد على نقل الحزام عالي القوة من خمسة أجزاء ، والتحكم المؤازر غير المتزامن ، والعد التلقائي للنقاط ، والنقل المستقر ، والفصل السريع والنقل إلى السلة المعلقة.
2) ورق ضغط تروس الشمس لا يسبب ضررًا للورق المقوى. ورق ضغط ألياف الكربون مقاوم للغاية. الرفع التلقائي ، لوحة التحكم مكدسة بدقة.
3) كتلة السيارة بهيكل النظام ، الضبط التلقائي ، لتحقيق كومة واحدة ، مناسبة لتكديس الطلبات الصغيرة.
4) سلة الوزارة تتغذى على إخراج كاتربيلر من البلاستيك والنايلون ، لا تلحق الضرر بورق الدعم.
5) تحقق واجهة الاتصال القياسية وشبكة نظام إدارة الإنتاج التغيير التلقائي وإدارة الطلبات.
6) مصعد جندول التحكم المؤازر في المصعد ، هيكل موازنة عقلاني ، كفاءة الطاقة المثلى ، بعد تغذية السلة ، ينقل الطاقة من المنصة إلى الخطوة التالية من الزاحف.
15.نظام محطة الغراء
1) لا يحتاج النظام إلى استخدام المثبت عند صنع العجينة ، ولسائل العجينة قوة اختراق قوية ، كما أن سائل العجينة مستقر.
2) يتم التحكم في تشغيل النظام بأكمله من خلال إعداد البرنامج ، ويتم تصميم برنامج نظام التحكم وتطويره بواسطة الشركة وفقًا للاحتياجات الفعلية لكل مصنع للكرتون ، وتكون العملية مستقرة وموثوقة.
3) يتم تعيين إضافة جميع المواد بواسطة البرنامج ويتم التحكم فيها بواسطة PLC ، والقياس دقيق.
4) تم تجهيز النظام بجهاز استشعار درجة الحرارة وعرض درجة الحرارة للتحكم في درجة حرارة الغراء للتأكد من أن جزيئات النشا أكثر قابلية للذوبان في الماء ، وفي نفس الوقت لمنع جودة الغراء من التأثر بدرجة الحرارة المحيطة و إحداث تغييرات كبيرة.
5) هذا الجهاز مجهز ببرنامج غسيل الخزان الأوتوماتيكي.بعد توصيل الغراء ، يتم تنظيف جسم الخزان تلقائيًا.
6) يتم استخدام مستشعر مستوى السائل لكل خزان تخزين نقطة الغراء لمراقبة مستوى السائل.عندما يكون مستوى السائل منخفضًا ، يقوم PLC تلقائيًا بتحديد الصيغة وإعداد المعجون وفقًا لنقاط الغراء المختلفة.
7) يتم التحكم في وقت القطع والتحريك بواسطة PLC من خلال إعداد البرنامج.
8) بعد القلوية إلى سائل قلوي ، يتم تخزين الأقراص في خزان تخزين القلويات ؛يتم التحكم في مستوى خزان النقل القلوي بواسطة PLC.عندما يتم الوصول إلى الحد الأدنى المحدد ، يتم إعادة تعبئته تلقائيًا من خزان تخزين القلويات عبر المضخة.
9) عندما ينخفض مستوى المواد في خزان تخزين النشا إلى مستشعر مستوى المواد ، يقوم النظام تلقائيًا بإنذار للمطالبة بإضافة المواد ويهتز إضافة المواد.
10) يتم إرسال تغذية الغراء تلقائيًا إلى خزان تخزين الغراء من خلال مضخة الحجاب الحاجز الهوائية ، والتي يتم التحكم فيها بواسطة PLC.
16- نظام البخار
1) توفر طاقة التسخين للمعدات الحرارية لخط الإنتاج للحفاظ على استقرار درجة حرارة العمل.
2) تم تصميم كل وحدة كنظام إمداد بخار لوحدة صغيرة مستقلة ، مما يوفر الطاقة وسهولة التعديل.
3) تم تجهيز كل مجموعة من الوحدات الكارهة للماء بممر جانبي فارغ ، والذي يبرد المعدات بسرعة عند توقف الإنتاج.
4) مصيدة الكرة العائمة ، بجهاز إفراغ ، صمام فحص من الفولاذ المقاوم للصدأ ، لمنع التسرب.
5) يتم استخدام الخرطوم المعدني للتوصيل المرن بين نظام الأنابيب ومكونات التسخين الدوارة ، وذلك لإطالة عمر خدمة الوصلة الدوارة.
6) جميع أنابيب البخار في الماكينة مصنوعة من أنابيب فولاذية غير ملحومة لضمان سلامة الاستخدام تحت الضغط العادي.
| المعلمات |
| العرض الفعال | 2500 مم |
|
سرعة إنتاج التصميم |
300 م / دقيقة |
| ثلاث طبقات السرعة الاقتصادية | 230-300 م / دقيقة |
|
سرعة اقتصادية بخمس طبقات |
180-260 م / دقيقة |
|
أقصى سرعة لتغيير النظام |
150 م / دقيقة |
| دقة الفصل الطولي | ± 1 مم |
|
الدقة الشاملة |
± 1 مم |
| متطلبات البخار | أقصى ضغط 16 كجم / سم2 | الضغط المشترك 10-12 كجم / سم2 | use4000 كجم / ساعة |
| الطلب على الكهرباء | AC380V 50 هرتز 3PH | إجمالي الطاقة ≈ 350KW | تشغيل Power≈150KW |
| هواء مضغوط | أقصى ضغط 9 كجم / سم2 | الضغط المشترك4-8 كجم / سم2 | use1m3/ دقيقة |
| مساحة | ≈Lmin105m * Wmin10m * Hmin5m (يسود الرسم الفعلي للمزود لتوفير المراجعة) | ||
| التعبئة والشحن |
1. تتبنى عبوة مقاومة للرطوبة والصدمات وهي مناسبة للطرق لمسافات طويلة.
2. النقل وأنواع الأحوال الجوية المختلفة.مجموعة كاملة من الصيانة والتشغيل.
3. يتم تضمين كتيبات.
|
